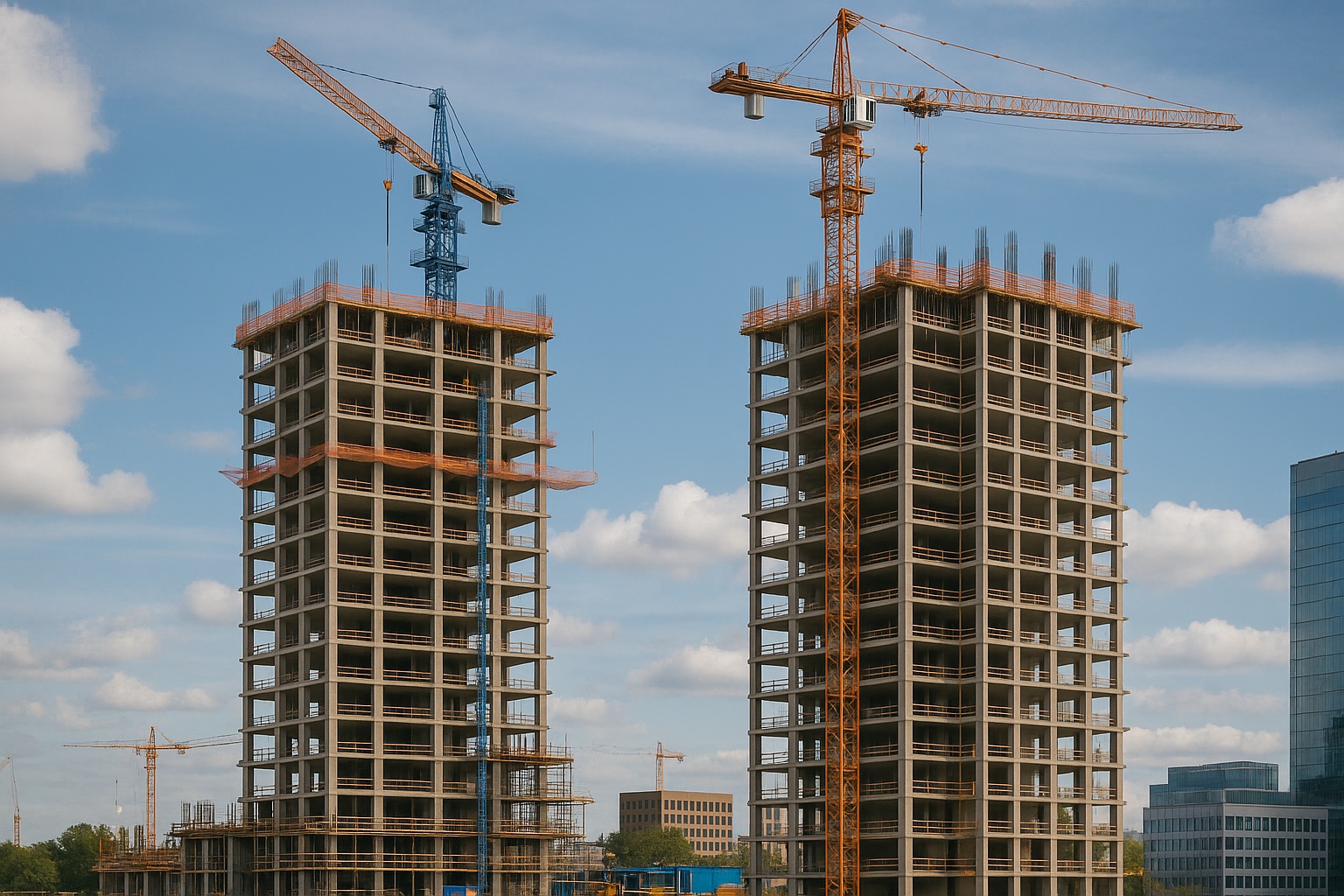

Возведение высотных зданий

Высотные здания имеют, как правило, небольшие в плане размеры. Конструктивная особенность таких зданий – в наличии центрального монолитного ядра жесткости, роль которого выполняет лестничная клетка с лифтовой шахтой.

В зависимости от последовательности выполнения отдельных работ высотные здания возводят следующими методами: раздельным, комплексным, раздельно-комплексным.

При раздельном методе все этапы работ выполняют последовательно: сначала бетонируют ядро жесткости, монтируют на всю высоту каркас, стеновые панели, а затем выполняют отделочные работы. Раздельный метод позволяет концентрировать материальные и трудовые ресурсы на отдельных видах работ: бетонных, монтажных или общестроительных. Это обеспечивает сокращение продолжительности отдельных этапов, но их последовательное выполнение, без совмещения работ, может обернуться удлинением общего срока возведения здания.

Комплексный метод – это совмещение выполнения на разных уровнях всего комплекса монтажных, строительных и отделочных работ, что сокращает срок строительства вследствие параллельного производства работ по монтажу каркаса, бетонированию ядра жесткости, омоноличиванию конструкций колонн, бетонированию монолитных участков перекрытий, монтажу стеновых панелей, отделочных и других работ. Возведение монолитного ядра жесткости при комплексном методе происходит отдельным потоком в совмещении с монтажом каркаса и, как правило, с опережением от примыкающих к нему горизонтальных конструкций каркаса.

При раздельно-комплексном методе одни этапы работ могут выполняться раздельно, другие – в совмещении: бетонирование ядра жесткости до промежуточной отметки; монтаж конструкций каркаса, стеновых панелей, отделочные работы; завершение работ по бетонированию ядра жесткости; окончание монтажа конструкций каркаса и совмещаемых этапов работ.

Выбор метода возведения высотного здания зависит от размеров и конфигурации его в плане, эксплуатационных параметров и расположения монтажных кранов, условий безопасности и возможного совмещения работ, продолжительности возведения здания и стоимости работ, особенностей монтажной площадки.

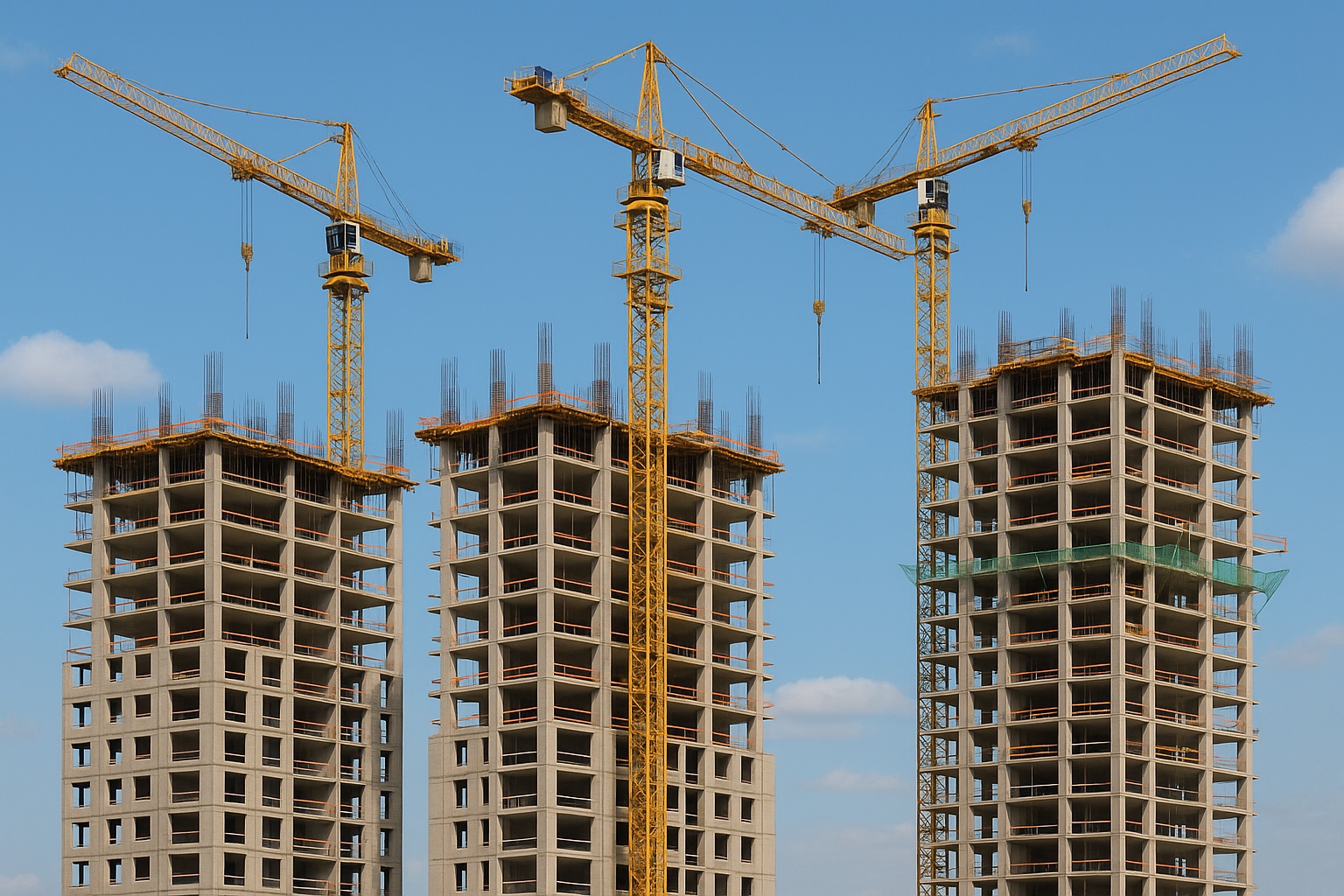

Монтажные краны для производства работ. Высотные здания возводятся с помощью передвижных, приставных или самоподъемных башенных кранов. Наиболее удобны передвижные или приставные башенные краны. С помощью передвижных башенных кранов можно монтировать здания высотой до 100 м.

Современные приставные башенные краны, башня которых подращивается (или наращивается) по ходу монтажа и крепится специальными распорками к каркасу здания или к ядру жесткости, применяют для возведения зданий высотой до 200 м (рис. 17, а). Отдельные модификации приставных кранов могут работать как передвижные – до определенной высоты подъема, что расширяет возможную зону их использования.

Схема монтажа высотного здания

Рис. 17. Схема монтажа высотного здания: а – приставным башенным краном; б – самоподъемным краном; 1 – ядро жесткости (лестничная клетка, лифтовая шахта); 2 – приставной башенный кран; 3 – связи-распорки; 4 – бетонный фундамент приставного крана; 5 – монтируемый каркас здания; 6 – самоподъемный кран; 7 – опорные балки крана

Самоподъемные краны применяют при строительстве зданий любой высоты. В месте установки самоподъемного крана необходимо устраивать стальную шахту на всю высоту здания либо передавать нагрузку от крана на несущие конструкции здания. Необходимо также, чтобы бетон монолитного перекрытия в уровне опоры самоподъемного крана к моменту его установки достиг не менее 70%-й проектной прочности на сжатие.

Преимущество самоподъемных кранов – в возможности монтажа зданий, располагаемых на стесненных площадках. Самоподъемные башенные краны, опирающиеся на каркас здания (рис. 17, б) или на специальную стальную шахту, закрепляемую по высоте к каркасу или ядру жесткости, перемещаются только по вертикали, поэтому их размещение в плане обусловлено конфигурацией здания и радиусом действия кранов.

Обычно применяют один или два самоподъемных крана, которые охватывают все здание рабочими зонами. Каждый кран с одной стоянки монтирует конструкции в пределах одного яруса (двух, трех или четырех этажей), после чего поднимается вверх на новую стоянку.

Возведение монолитного ствола ядра жесткости и монтаж конструкций каркаса проводятся с помощью приставных кранов, установленных внутри ствола жесткости. Высотные здания возводят также с помощью кранов, работающих вначале как приставные или свободно установленные на земле, а с увеличением высоты – опираемых на разных уровнях на две шпренгельные балки и закрепляемых по высоте к стенке монолитного ствола жесткости.

Технологическая последовательность выполнения работ при возведении высотных зданий. При возведении каркаса высотного здания необходимо строго соблюдать условия технологических и конструктивных взаимосвязей выполняемых работ: каждый последующий ярус возводимого каркаса может выполняться только после закрепления в проектном положении смонтированных конструкций нижнего яруса.

Монтаж стеновых панелей или совмещают с монтажом конструкций каркаса, или выполняют после окончания монтажа каркаса на всю высоту здания.

В зависимости от принятого метода монтаж панелей производят основным краном или крышевым краном, установленным на здании.

Установка и эксплуатация крышевых кранов, применяемых для монтажа стеновых панелей и других элементов ограждения, возможны лишь после полного окончания сборки каркаса, обетонирования колонн и возведения ядра жесткости до уровня, от которого до опорных балок крышевого крана будет не более шести этажей. Опережение монтажа каркаса и установки крышевых кранов от уровней омоноличенных колонн и бетонного ядра жесткости определяют расчетами с учетом особенностей конструктивных решений.

С помощью крышевых кранов выполняют также бетонирование верхних ярусов ядра жесткости на высоту до шести этажей, подают на высотные приемные площадки бетон, раствор, мелкоштучные и сыпучие материалы, санитарно-техническое оборудование, столярные изделия и пр.

Отделочные работы при возведении высотных зданий могут совмещаться с монтажом конструкций каркаса и общестроительными работами; выполняться после окончания на всю высоту здания монтажных и общестроительных работ.

В случае совмещения отделочных работ с другими их начинают после окончания монтажа каркаса, омоноличивания конструкций и выполнения общестроительных работ на высоту 6–10 этажей. Работы выполняют на одной захватке первого яруса в то время, когда на второй захватке монтируют 6–10-й этажи. Затем монтажники и отделочники меняются захватками до тех пор, пока не будут закончен монтаж каркаса и выполнены общестроительные работы, что позволяет начать производство отделочных работ на обеих захватках. При таком совмещении процессов отделочные работы выполняют по направлению от нижних этажей вверх.

В законченных частях каркаса по высоте могут быть выделены зоны отделочных работ, над которыми по перекрытию устраивают гидроизоляцию и в нижележащих этажах производят окончательную отделку помещений. Отделочные работы в отдельных зонах, каждая из которых принимается высотой 8–10 этажей, ведут в направлении сверху вниз. После полного окончания работ по возведению каркаса здания отделочные работы начинают с верхних этажей. В этом случае увеличивается продолжительность возведения здания, но улучшаются условия работы отделочников.

Монтаж лифтов выполняют параллельно с возведением конструкций этажей и эксплуатируют их до сдачи всего объекта. В лифтах, используемых в процессе строительства, облицовка кабин выполняется после окончания отделочных работ.
