В современной автомобильной технике компоновочная схема — это не просто способ размещения агрегатов в кузове транспортного средства. Это основополагающий элемент инженерной логики, влияющий на проектирование, техническое обслуживание, безопасность, поведение автомобиля на дороге и даже его экономическую эффективность. От того, каким образом распределены узлы и механизмы, напрямую зависит удобство компоновки, балансировка массы, возможность модификации, а также целесообразность применения того или иного типа привода.
Кроме очевидных геометрических параметров, таких как размещение двигателя или направление подачи крутящего момента, схема напрямую влияет на эксплуатационные качества автомобиля — управляемость, проходимость, устойчивость на дороге.
Первые автомобили конца XIX — начала XX века, в силу своей примитивной конструкции, использовали преимущественно заднеприводные схемы с передним размещением двигателя. Эта «классическая» компоновка стала эталоном на десятилетия и активно применялась в автомобилях большинства производителей. В 1930-х годах появились первые переднеприводные автомобили, но массовое распространение такие схемы получили лишь во второй половине XX века благодаря своей компактности и выгодному распределению массы.
С появлением и совершенствованием полноприводных систем, особенно после Второй мировой войны, автопром начал активно использовать трансмиссии с раздаточными коробками и подключаемыми осями. Полноприводные схемы получили широкое распространение в военной, сельскохозяйственной и строительной технике, а затем и в сегменте SUV.
Компоновочная схема транспортного средства определяет пространственное размещение его ключевых агрегатов и узлов, что непосредственно влияет на их конструктивные особенности. От такой схемы зависит не только архитектура автомобиля, но и многие эксплуатационные характеристики. Наибольшее значение в структуре компоновки имеют расположение и количество ведущих колес, поскольку от них зависят проходимость, устойчивость и управляемость машины.
В инженерной практике для классификации конструкции принято использовать два термина — «колесная формула» и «тип привода».

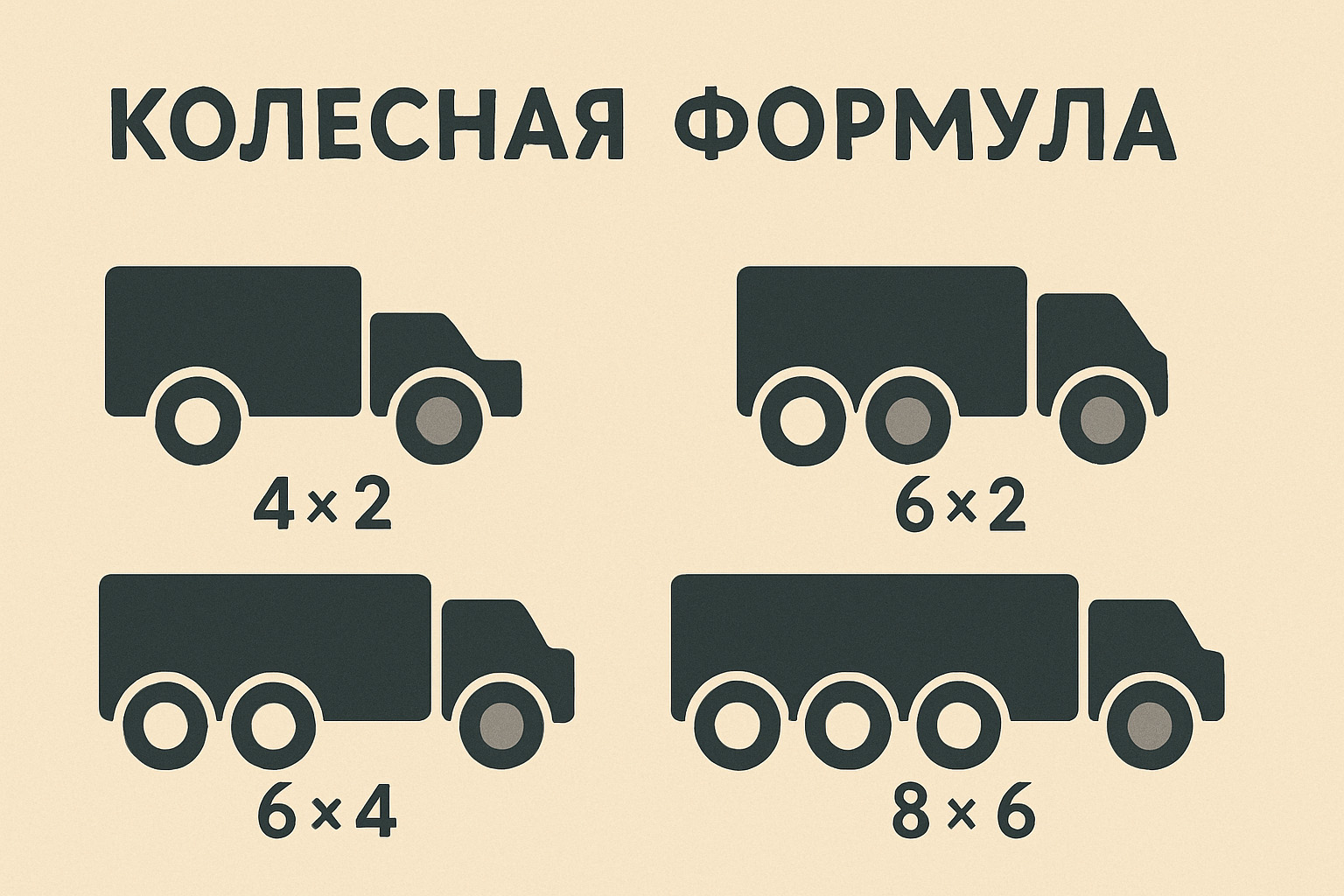

Колесной формулой называют сочетание количества всех колес и числа тех из них, которые являются ведущими. Следует учитывать, что сдвоенные колеса при этом считаются как одно.
Колесная формула записывается в виде:
M×N,
где M — общее количество колес на автомобиле, N — число колес, получающих крутящий момент от трансмиссии.
К примеру, формула 6×4 указывает, что на транспортном средстве шесть колес, четыре из которых — ведущие. В тех случаях, когда число ведущих и ведомых колес совпадает, говорят о полноприводной конструкции.
Стоит отметить, что в некоторых вариантах полноприводных автомобилей возможна деактивация части ведущих колес. После отключения они работают как ведомые, однако официальная колесная формула при этом не изменяется. Это обусловлено тем, что расчет ведется по наибольшему потенциалу привода, а не по текущему состоянию трансмиссии, что позволяет сохранить оценку максимальных тяговых возможностей машины.

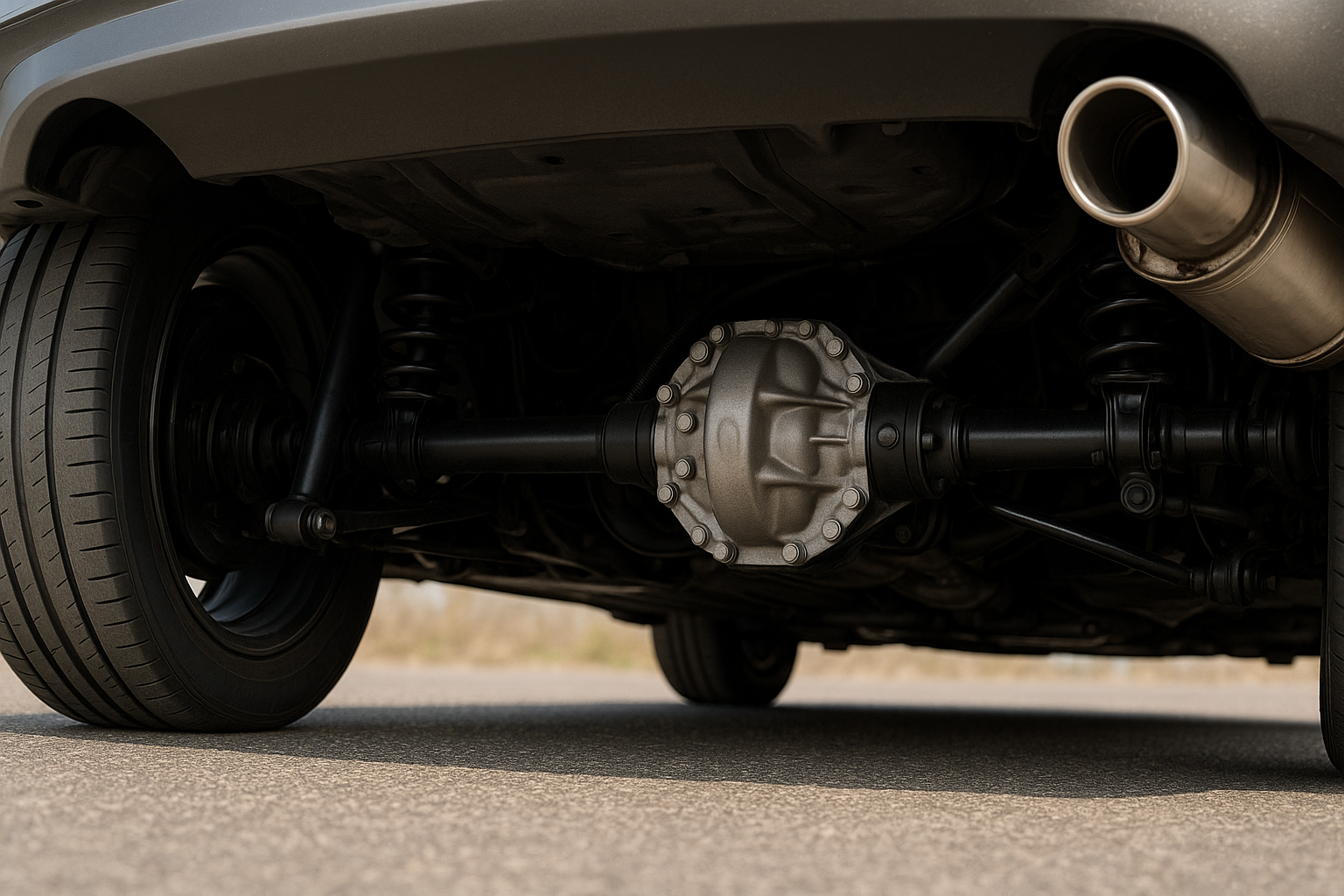

Привод ведущих колес — это комплекс механических компонентов, обеспечивающих подачу крутящего момента к колесам, принимающим участие в движении автомобиля. Даже при идентичной колесной формуле различные модели могут использовать разные схемы приводов.
К примеру, если автомобиль имеет колесную формулу 4×2 и при этом ведущими являются задние колеса, такую конструкцию принято называть заднеприводной.
Если же у машины с аналогичной формулой ведущими являются передние колеса, она классифицируется как переднеприводная. В случаях, когда количество колес превышает четыре, такие простые определения становятся недостаточными, и необходимо прибегать к более подробному описанию приводной системы.
На рис. 1 представлены основные варианты компоновки легковых автомобилей.
Рис. 1. Типовые схемы компоновки легковых машин: а — классическая; б, в — заднемоторная; г, д — переднеприводная; е, ж, з — полноприводная
В классической компоновке (рис. 1, а) двигатель 1 размещается в переднем отсеке, в то время как привод осуществляется на задние колеса. Крутящий момент от двигателя передается поэтапно через сцепление 2, коробку передач 3, карданную передачу 4 с опорой 5, далее на главную передачу 6 и затем на привод 7 задних колес. Такая схема способствует сбалансированному распределению веса по осям, что улучшает устойчивость, курсовую стабильность и комфорт управления, а также положительно сказывается на ресурсе шин. Это решение актуально для автомобилей различных классов.
Заднемоторная компоновка (рис. 1, б, в) предполагает размещение двигателя сзади, а привод остается также на заднюю ось. При этом значительная часть массы переносится к задней части кузова, что увеличивает нагрузку на задние колеса. Такой подход усложняет реализацию систем обогрева, вентиляции и подачи воздуха на лобовое стекло, а также уменьшает объем багажника. В этих вариантах двигатель с трансмиссией образуют единый силовой блок, который может располагаться вдоль или поперек продольной оси автомобиля.
Важно понимать, что компоновка влияет на конфигурацию трансмиссии. В примере на рис. 1, в, главная передача 6 располагается между сцеплением 2 и коробкой передач 3, карданный вал отсутствует. Крутящий момент передается через стандартную последовательность механизмов, но компоновочные ограничения влияют на конструкцию главной передачи и коробки: например, входной и выходной валы могут располагаться на одной стороне корпуса, что усложняет реализацию.
В некоторых случаях двигатель размещается перед задней осью, и такую компоновку называют центральномоторной. Это делается с целью оптимизации распределения массы и уменьшения момента инерции вокруг вертикальной оси автомобиля.
Переднеприводная схема (рис. 1, г, д) строится на переднем размещении двигателя и переднем приводе. Здесь силовой блок (двигатель, сцепление, коробка и главная передача) компонуется либо вдоль, либо поперек кузова. Передача момента происходит через сцепление 2, коробку 3, главную передачу 6 и далее к ведущим колесам через приводы 7.
При продольной установке двигателя (рис. 1, д) обеспечивается гибкость в выборе длины двигателя, упрощается реализация полного привода и унификация компонентов. Однако главная передача остается сложной по конструкции.
В случае поперечного размещения (рис. 1, г) упрощается схема трансмиссии: не требуется изменение направления вращения потока мощности, что позволяет применять редуктор с цилиндрическими шестернями. Часто его корпус объединяется с коробкой передач, что упрощает компоновку и снижает затраты.
Таким образом, каждая схема обладает своими достоинствами и ограничениями, напрямую влияющими как на конструктивные, так и на эксплуатационные характеристики автомобиля.
Переднемоторная компоновка транспортного средства способствует улучшению его устойчивости и точности управления в определённых условиях дорожного покрытия. Кроме того, данное расположение двигателя позволяет эффективно использовать переднюю часть кузова под багажное отделение, увеличивая его полезный объём. В современных тенденциях автомобилестроения прослеживается уверенный рост популярности автомобилей с переднеприводной конструкцией. Этот подход обеспечивает не только лучшую управляемость, но и более рациональное распределение массы.
Полноприводная компоновка, представляемая на рисунке 1, е, ж, з, обеспечивает максимально возможную реализацию тяговых характеристик на всех колесах транспортного средства. Это особенно важно в ситуациях, когда дорожные условия осложнены плохим сцеплением — например, в грязи, на льду или рыхлом грунте. В таких схемах двигатель обычно размещается в передней части автомобиля.
При продольном монтаже двигателя (рис. 1, е, ж) силовой блок включает в себя последовательно соединённые элементы: двигатель 1, сцепление 2 и коробку передач 3. В случае поперечного размещения силового агрегата (рис. 1, з), к нему добавляются главная передача 6 и коробка отбора мощности 9, формируя более компактную, но сложную конструкцию. Вариативность трансмиссионной схемы в таких системах определяется способом реализации крутящего момента, будь то полный привод на постоянной основе или система с возможностью отключения одной из осей.
Система с раздаточной коробкой (рис. 1, е) чаще всего используется в автомобилях, предназначенных для движения в условиях пересечённой местности и бездорожья. Такая схема демонстрирует наилучшие характеристики по проходимости благодаря возможности точного и мощного распределения крутящего момента между осями. От коробки передач 3 через карданную передачу 10 момент поступает в раздаточную коробку 8, где происходит его распределение (иногда с дополнительным увеличением) по карданным валам 4 к главным передачам 6 передней и задней осей, далее — по приводам 7 к самим колесам. Такая система считается классической для внедорожников и специализированной техники.
Альтернативная схема с распределением момента через муфту (рис. 1, ж, з) широко применяется в легковых автомобилях, особенно в тех, где основным приводом является передний, а задняя ось подключается при необходимости. Это позволяет эффективно использовать всю мощность силового агрегата, обеспечивая тягу на все четыре колеса и повышая динамику при сложных дорожных ситуациях. Конструкция может включать вязкостную муфту или муфту свободного хода, обеспечивая плавное и автоматическое перераспределение крутящего момента. Установка двигателя возможна как в продольной, так и в поперечной ориентации (рис. 1, ж, з), а раздаточная коробка в данной схеме отсутствует.
Интересные факты:
-
Колёсная формула 6×6 активно используется в военной и внедорожной технике. Несмотря на свою кажущуюся избыточность, она обеспечивает уникальные тяговые свойства и выживаемость в экстремальных условиях.
-
Заднемоторные схемы, хотя и считаются устаревшими, всё ещё используются в некоторых нишевых моделях, например, у Porsche и Smart, из-за специфического распределения веса.
-
Переднемоторная, переднеприводная компоновка, вопреки стереотипам, позволяет создавать достаточно проходимые автомобили благодаря современным системам стабилизации и контролю тяги.
-
Некоторые современные автомобили используют гибридные схемы привода, когда передние колёса получают крутящий момент от ДВС, а задние — от электромотора, имитируя полноприводную систему без сложной трансмиссии.
Выбор компоновочной схемы транспортного средства — это не просто технический вопрос, а стратегическое инженерное решение, определяющее всю философию конструкции автомобиля. Применение различных колесных формул и приводов позволяет создавать автомобили под самые разнообразные задачи — от городских хэтчбеков до тяжёлых вездеходов. Современные тенденции демонстрируют стремление к универсальности, экономичности и интеллектуальному управлению приводами.
