Разметка заготовок — это одна из ключевых операций на подготовительном этапе производства, особенно в слесарных, ремонтных и монтажных работах. Именно с точной разметки начинается путь детали от сырой заготовки к готовому изделию, соответствующему чертежу и функциональному назначению. От правильности нанесения разметочных рисок и кернов зависит точность последующей механической обработки, надежность сборки и, в конечном счете, долговечность всей конструкции. Современная практика разметки сочетает в себе элементы классической ручной технологии и новейшие подходы, в том числе пространственную увязку баз и плоскостей, что требует от исполнителя высокой квалификации, знания инструментов и понимания технологии.
Разметкой называют технологическую операцию, при которой на предварительно подготовленные поверхности заготовки наносят линии, риски и отметки, обозначающие границы будущей обработки или местоположения отдельных элементов детали. Эти риски часто сопровождаются кернением — углублениями, сделанными при помощи кернера и молотка. Такая процедура особенно широко используется в условиях штучного производства или мелких серий, когда применение станков и ЧПУ нецелесообразно, а точность и наглядность контура критичны.
Перед тем как приступить к вычерчиванию контуров и переносу размеров на поверхность заготовки, важно удостовериться в отсутствии трещин, скрытых полостей, включений или других дефектов, которые могут повлиять на последующее качество обработки. Только после этого проводится очистка поверхностей от грязи, масла и пыли, а также нанесение контрастного фона с помощью красящего состава для повышения видимости линий. В зависимости от характера поверхности и материала заготовки применяются разные методы очистки и красящие составы (см. табл. 1).
Таблица 1. Методы подготовки поверхности и применяемые составы для окрашивания заготовок перед нанесением разметки
| Детали | Способ очистки поверхности | Окрашивающий состав |
| Литые и кованые заготовки | Мелкие изделия обрабатывают вручную — металлическими щетками и скребками. Крупные — с использованием ротационных машин и механизированных щеток | Водный раствор мела до консистенции молока, добавление сиккатива для ускорения высыхания, клей ПВА или столярный (в соотношении 50 г на 1 л воды), а также сухой мел |
| Мелкие изделия из стали и чугуна с обработанной поверхностью | Протравливание в 10%-ном водном растворе едкого натра для обезжиривания | Жидкий раствор медного купороса: 20–30 г вещества на 250 г воды |
| Крупные отливки из стали, чугуна и алюминия после мехобработки | Дополнительная очистка не производится | Нитроэмаль, нитрокраска |
| Прокат листовой и профильный, а также цветные металлы | Очищаются аналогично — вручную или не очищаются вовсе | Не требуют окраски перед разметкой |
Линейная разметка выполняется в тех случаях, когда необходимо разрезать длинномерный материал, такой как металлические профили, проволоку, трубы или уголки. В этом случае разметка используется как ориентир для резки и способствует уменьшению отходов за счет точного распределения материала по длине.

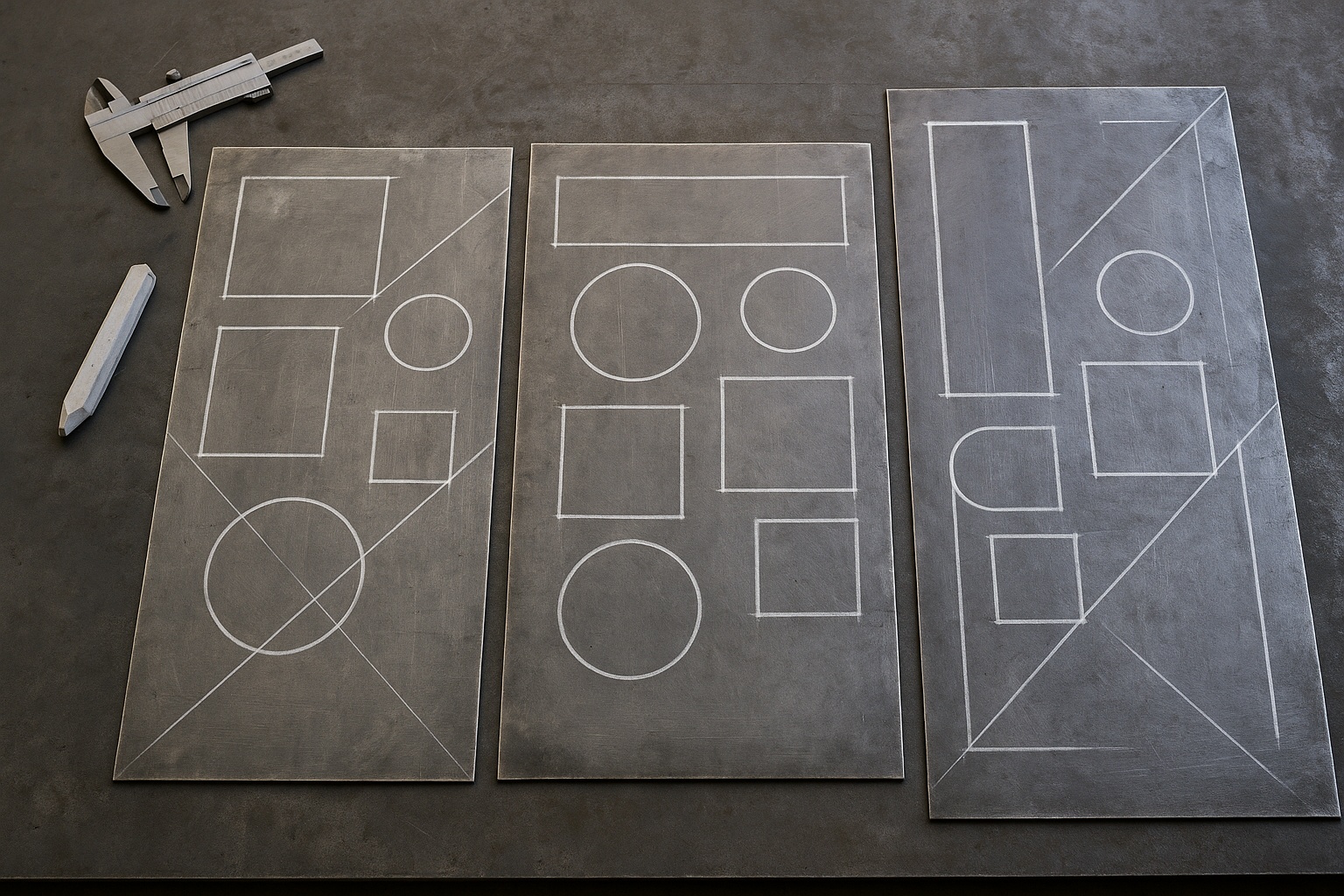

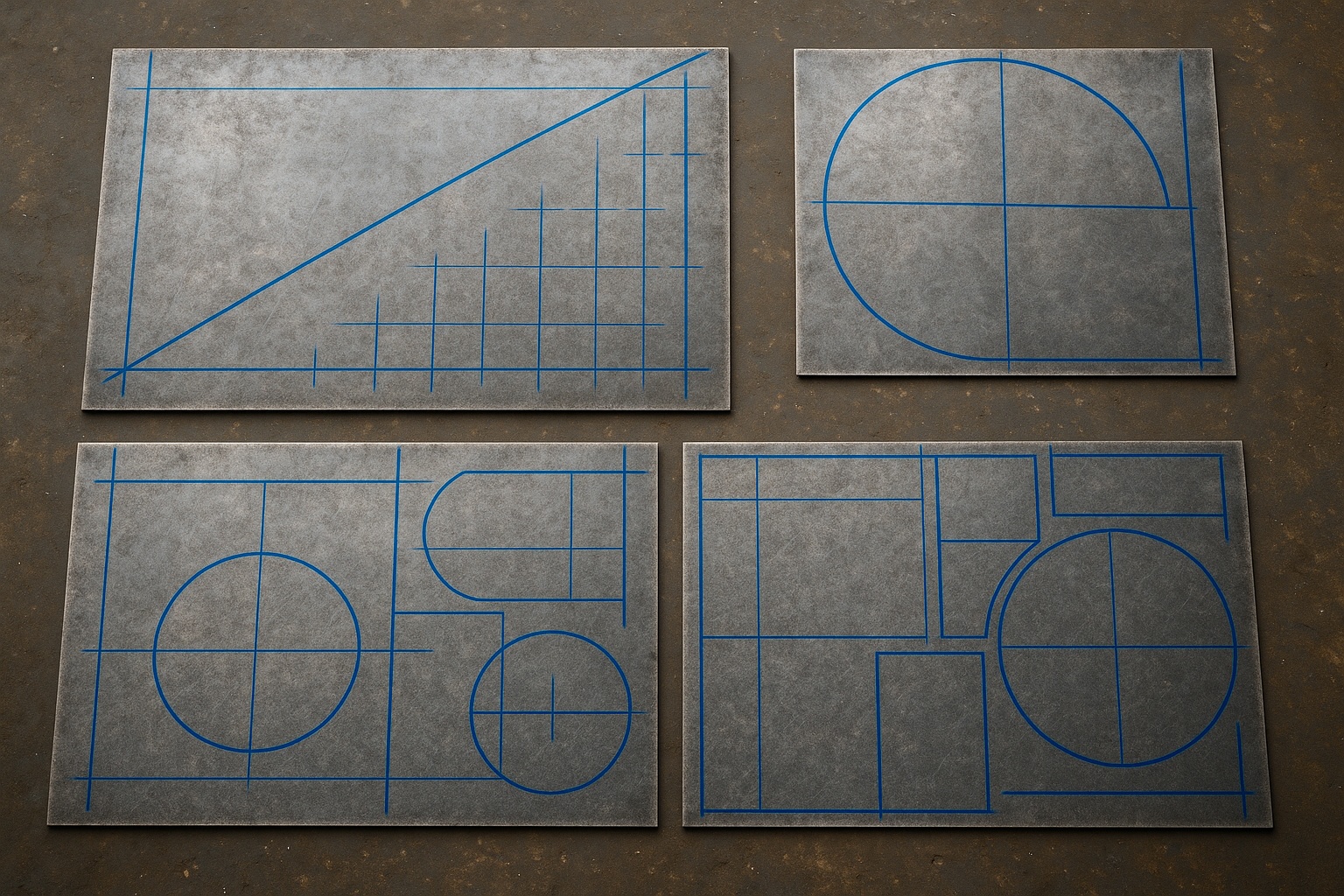

Плоскостной тип разметки предназначен для операций, проводимых на плоских металлических листах или конструкциях. Она необходима при выполнении геометрических построений, вычерчивании разверток или переносе точных размеров с шаблона или одной детали на другую. Часто используется при слесарных и монтажных работах. При выполнении такой разметки применяются чертилки, лекала, циркули и специальные рейсмасы. Иногда также применяют оптические приборы и отвесы — например, при выносе линий на строительных фундаментах.
Разметка по месту представляет собой особый способ переноса точек, которые должны быть обработаны, непосредственно с одной детали на другую. На практике это реализуется, к примеру, путем нанесения осей отверстий под болты или шпильки через уже существующие отверстия в сопрягаемой детали. Такое решение особенно актуально при монтаже оборудования, где требуется точная фиксация опорных элементов — например, для установки болтов анкерного типа в фундамент через корпус детали.
Пространственная разметка — это сложный и наиболее точный вид разметочных операций, при котором необходимо нанести риски и координаты на различные поверхности, расположенные не в одной плоскости. Для достижения точности все поверхности детали между собой согласовываются. Чтобы добиться необходимой точности, деталь предварительно располагают на разметочной чугунной плите. При этом применяют различные приспособления — от призм и клиньев до домкратов и прокладок, позволяющих выровнять оси заготовки строго параллельно контрольной поверхности.
После точного выравнивания проводят горизонтальную разметку. Она осуществляется при помощи штангенрейсмаса: чертилку устанавливают на заданную высоту и проводят риски в нескольких точках, контролируя положение. Вертикальные линии наносятся с использованием угольников (обычных плоских или усиленных широким основанием), которые обеспечивают перпендикулярность линий к поверхности.
При нанесении прямолинейных рисок важно плотно прижать направляющий инструмент (линейку или угольник) к заготовке, используя три пальца левой руки. Это обеспечивает отсутствие зазоров и искажений при разметке. Чертилка движется непрерывно, как карандаш, не отрываясь от поверхности, формируя непрерывную линию. Криволинейные элементы разметки выполняются по лекалам либо при помощи разметочного циркуля.

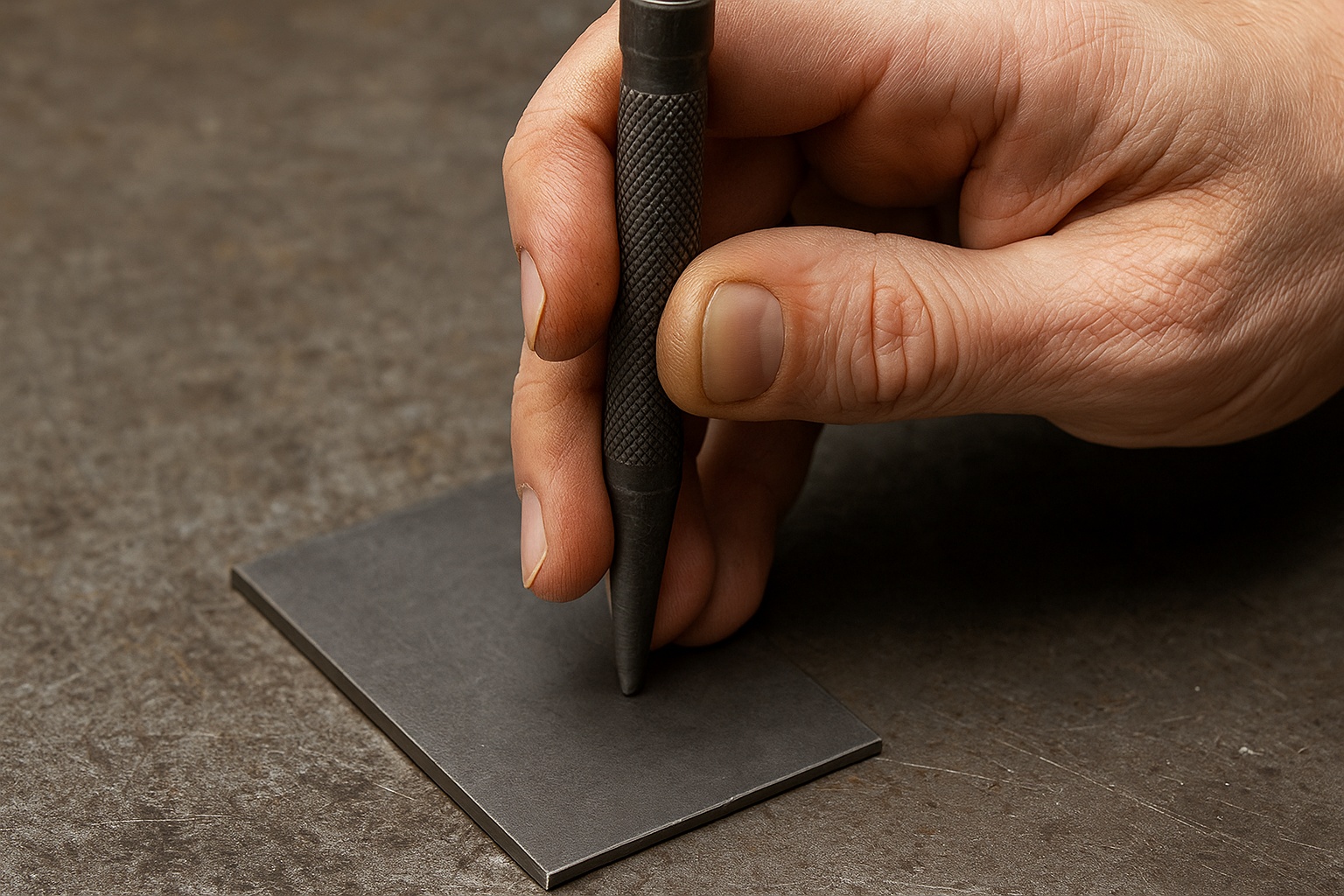

Все разметочные линии, которые служат направлением для последующей обработки, дополнительно отмечаются кернением — серией небольших углублений. Расстояние между ними варьируется от 5 до 150 мм, в зависимости от длины и формы линии. Чем сложнее или кривее линия, тем чаще делаются керны. Острие инструмента устанавливают точно на риску, немного наклоняя от себя. Перед ударом по бойку кернер возвращают в строго вертикальное положение. Для выполнения кернения обычно применяют молотки массой от 100 до 150 г.
Интересные факты:
-
В авиационной промышленности некоторые операции пространственной разметки требуют точности до сотых долей миллиметра, и выполняются вручную опытными мастерами с использованием специальных шаблонов.
-
До появления ЧПУ станков большинство сложных корпусов для станков и машин размечались исключительно вручную, и успех сборки зависел от мастерства разметчика.
-
На кораблестроительных верфях разметка крупных листов корпуса ведется на специальных разметочных площадках, называемых «плоскостями», длина которых может достигать десятков метров.
-
Для повышения контрастности линий еще в XIX веке использовали «техническую побелку» — смесь мела и столярного клея, сохранившуюся в ряде технологий до наших дней.
-
Специалисты, профессионально занимающиеся только разметкой в производстве, часто носят звание «разметчик высокой категории», а их подготовка занимает годы.
Таким образом, разметка представляет собой не просто нанесение линий и кернов, а полноценную технологическую операцию, требующую точности, аккуратности и глубокого знания материала. Независимо от масштаба производства — будь то ремонтная мастерская или крупное машиностроительное предприятие — грамотная разметка обеспечивает надежность сборки, минимизирует отходы и повышает производительность. Развитие технологий не отменяет ручных методов, а дополняет их — особенно там, где стандартная механизация недостаточна. В этом смысле разметка продолжает оставаться искусством технической подготовки и точности, связывающим чертеж и реальность в машиностроительном процессе.
