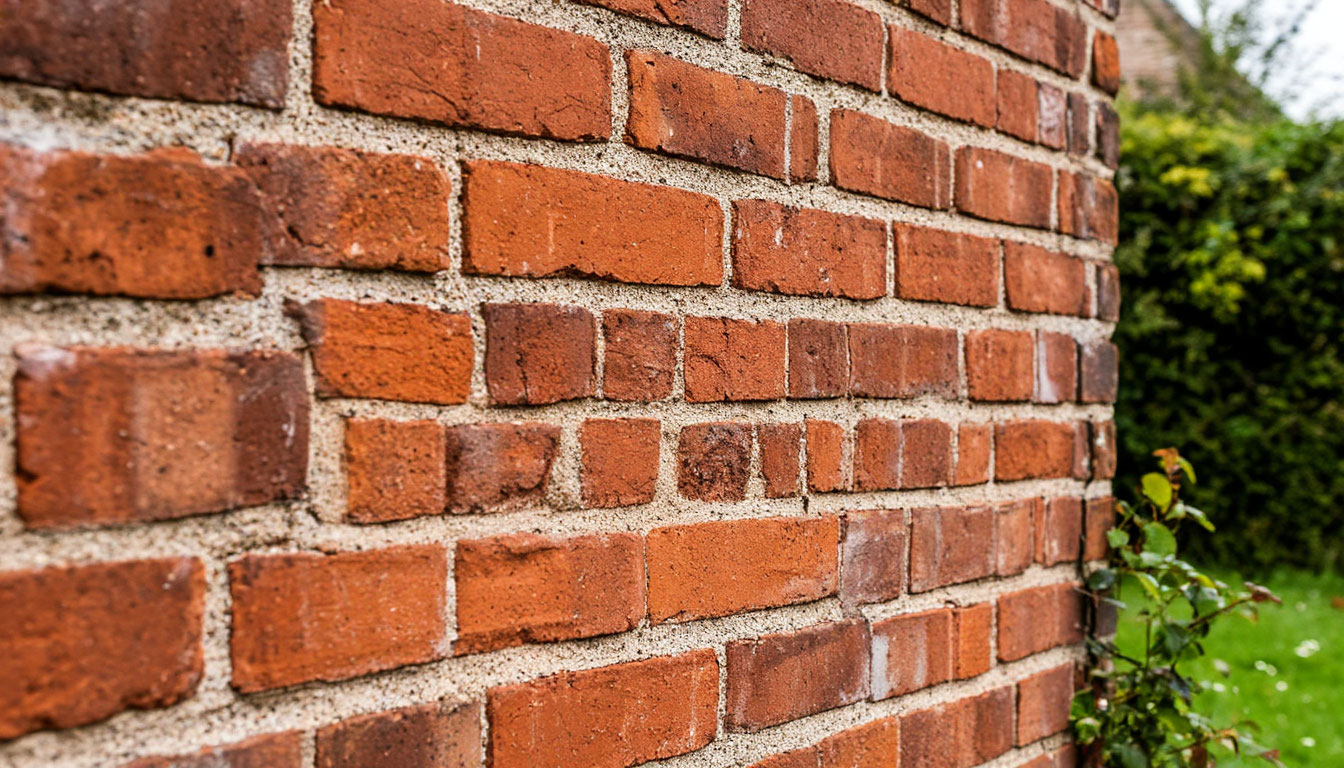

1. Кирпичная кладка
Таблица 1. Основные характеристики строительного кирпича
| Наименование | Марка | Размеры, мм | Плотность, кг/м3 |
| Глиняный обыкновенный (полнотелый)
ГОСТ 530-80 |
75—300 | 250×120×65 | 1700—1900 |
| 250×120×88 | |||
| Глиняный (пустотелый) пластичного прессования
ГОСТ 530-80 |
75—300 | 250×120×65 | 1700—1900 |
| 250×120×88 | |||
| Силикатный
ГОСТ 379-79 |
75—300 | 250×120×65 | 1800—2000 |
| 250×120×88 | |||
| 250×120×138 |
Различают следующие кладки: бутовая и бутобетонная из природных камней неправильной формы; сплошная и облегченная кирпичная; мелкоблочная из керамических легкобетонных камней; огнеупорная — из шамотного, магнезиального, углеродистого и других видов кирпича.
Таблица 2. Высота кладки свободностоящих каменных стен
| Толщина стен, см | Плотность кладки, кг/м3 | Допустимая высота кладки, м, при скорости ветра, м/с | |||
| 15 | 21 | 27 | 40 | ||
| 25 | Более 1600 | 3,8 | 2,6 | 1,6 | — |
| 1300—1600 | 3 | 2,1 | 1,4 | — | |
| 1000—1300 | 2,3 | 1,6 | 1,3 | — | |
| 38—40 | Более 1600
1300—1600 Более 1600 |
5,2
4,8 6,5 |
4,7
4,3 6,3 |
4
3,1 6 |
1,7
1,5 3,1 |
| 50—52 | Более 1600
1300—1600 1000—1300 |
6,3
6 7,7 |
6
5,7 7,4 |
5,6
4,3 7 |
2,5
2 4,3 |
| 60—64 | 1300—1600
1000—1300 |
7,4
7 |
7
6,6 |
6,5
6 |
3,5
2,7 |
Таблица 3. Марки растворов для каменной кладки
| Влажностный режим | Раствор | Степень долговечности здания | ||
| I | II | III | ||
| Кладка наружных стен | ||||
| Сухие помещения (относительная влажность до 60%) | Цементно-известковый | 10 | 10 | 4 |
| Цементно-глиняный | 10 | 10 | 5 | |
| Известковый | — | 4 | 4 | |
| Влажные помещения (относительная влажность 61—75%) | Цементно-известковый | 25 | 25 | 10 |
| Цементно-глиняный | 25 | 25 | 25 | |
| Мокрые помещения (относительная влажность более 75%) | То же | 50 | 25 | 10 |
| 50 | 50 | 25 | ||
| Подземная кладка и кладка цоколей ниже гидроизоляционного слоя | ||||
| Грунт маловлажный (при заполнении водой до 50% всего объема пор) | Цементно-известковый | 25 | 10 | 10 |
| Цементно-глиняный | 25 | 10 | 10 | |
| Известковый | — | — | 4 | |
| Грунт очень влажный (при заполнении водой 50—80% всего объема пор) | Цементно-известковый | 50 | 25 | 10 |
| Цементно-глиняный | 50 | 25 | 10 | |
| Грунт, насыщенный водой (при заполнении водой более 80% всего объема пор) | Цементный | 50 | 50 | 25 |
Таблица 4. Расход материалов на 1 м3 кирпичной кладки без облицовки
| Наименование работ | Единица измерения | Кирпич глиняный или силикатный, шт. | Раствор, м3 |
| Кладка простых наружных и внутренних стен из глиняного обыкновенного или силикатного полнотелого кирпича при толщине стен, в кирпичах: | 1 м3 кладки | ||
| 1 | 400 | 0,221 | |
| 1,5 | 395 | 0,234 | |
| 2 | 394 | 0,24 | |
| 2,5 | 392 | 0,245 | |
| То же средней сложности при толщине стен, в кирпичах: | То же | ||
| 1,5 | 402 | 0,237 | |
| 2 | 400 | 0,241 | |
| 2,5 | 398 | 0,245 | |
| То же сложных при толщине стен, в кирпичах | ” | ||
| 1,5 | 406 | 0,237 | |
| 2 | 403 | 0,242 | |
| 2,5 | 400 | 0,245 | |
| Кладка стен приямков и каналов | ” | 398 | 0,24 |
| Заполнение и облицовка каркасов и фахверков зданий и сооружений одинарным полнотелым кирпичом | ” | 400 | 0,24 |
| Кладка перегородок кирпичных, армированных, толщиной 1/4 кирпича | 100 м2 перегородок | 2700 | 0,768 |
| То же толщиной 1/2 кирпича | То же | 5000 | 2,27 |
Таблица 5. Допускаемые отклонения при каменной кладке
| Наименование | Величина отклонения для конструкции, мм, | |||||
| из бута- и бутобетона | из кирпича, бетонных, керамических и других камней правильной формы | |||||
| фундаменты | стены | столбы | фундаменты | стены | столбы | |
| Отклонения от проектных размеров: | ||||||
| по толщине | +30 | +20 | +20 | +15 | +15 (+10) | 10 |
| по отметкам обрезов и этажей | 25 | 15 | 15 | 15 | 15 | 15 |
| по ширине простенков | — | –20 | — | — | –20 (–15) | — |
| по смещению осей смежных оконных проемов | — | 20 | — | — | 20 | — |
| по смещению осей конструкций | 20 | 15 | 10 | 10 | 10 | 10 |
| Отклонения поверхностей и углов кладки от вертикали: | ||||||
| на один этаж | — | 20 | 15 | — | 10 | 10 |
| на все здание | 10 | 30 | 10 | 30 | 30 | 30 |
| Отклонения рядов кладки от горизонтали на 10 м длины стены | 30 | 20 | — | 20 | 20 (15) | — |
| Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м: | — 5 | |||||
| оштукатуриваемой | — | 15 | 15 | 10 | 5 | |
| неоштукатуриваемой | 20 | 15 | 15 | 5 | 5 | |
Примечание. В скобках приведены размеры допускаемых отклонений для конструкции из кирпича.
Таблица 6. Предельные отклонения при кладке каменных конструкций (СНиП 3.03.01-87, таблица 34)
| Проверяемые конструкции (детали) | Предельные отклонения, мм | ||||
| стен | столбов | фундаментов | стен | столбов | |
| из кирпича, керамических и природных камней правильной формы, из крупных блоков | из бута- и бутобетона | ||||
| Толщина конструкций | ±15 | ±10 | ±30 | ±20 | ±20 |
| Отметки опорных поверхностей | –10 | –10 | –25 | –15 | –15 |
| Ширина простенков | –15 | — | — | –20 | — |
| Ширина проемов | +15 | — | — | +20 | — |
| Смещение вертикальных осей оконных проемов от вертикали | 20 | — | — | 20 | — |
| Смещение осей конструкций от разбивочных осей | 10 (10) | 10 | 20 | 15 | 10 |
| Отклонения поверхностей и углов кладки от вертикали: | |||||
| на один этаж | 10 (5) | 10 | — | 20 | 15 |
| на здание высотой более двух этажей | 30 (30) | 30 | 30 | 30 | 30 |
| Толщина швов кладки: | |||||
| горизонтальных | –2; +3 | –2; +3 | — | — | — |
| вертикальных | –2; +2 | –2; ±2 | — | — | — |
| Отклонения рядов кладки от горизонтали на 10 м длины стены | 15 (15) | — | 30 | 20 | — |
| Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м | 10 | 5 | — | 15 | 15 |
| Размеры сечения вентиляционных каналов | ±5 | — | — | — | — |
Примечание. В скобках приведены размеры допускаемых отклонений для конструкций из вибрированных кирпичных, керамических и каменных блоков и панелей.
Контроль: измерительный, геодезическая исполнительная схема, регистрация в журнале работ.
Таблица 7. Рекомендуемые составы растворов
| Марка вяжущего | Составы в объемной дозировке для растворов марок | ||||||
| 200 | 150 | 100 | 75 | 50 | 25 | 10 | |
| Для помещений с влажностью воздуха до 60% и фундаментов в маловлажных грунтах | |||||||
| 500 | 1:0,2:3 | 1:0,3:4 | — | 1:0,8:7 | — | — | — |
| 400 | 1:0,1:2,5 | 1:0,2:3 | 1:0,4:4,5 | 1:0,9:8 | — | — | |
| 300 | — | — | 1:0,2:3,5 | — | 1:0,6:6 | 1:1,4:10,5 | — |
| 200 | — | — | — | — | 1:0,3:4 | 1:0,8:7 | — |
| 150 | — | — | — | — | — | 1:0,3:4 | 1:1,2:9,5 |
| 100 | — | — | — | — | — | 1:0,1:2 | 1:0,5:5 |
| 50 | — | — | — | — | — | — | 1:0,1:2,5 |
| 25 | — | — | — | — | — | — | |
| Для помещений с влажностью воздуха до 60% и фундаментов во влажных грунтах | |||||||
| 500 | 1:0,2:3 | 1:0,3:4 | 1:0,5:5,5 | 1:0,5:7 | — | — | — |
| 400 | 1:0,1:2,5 | 1:0,2:3 | 1:0,4:4,5 | 1:0,5:5,5 | 1:0,9:8 | — | — |
| 300 | — | 1:0,1:2,5 | 1:0,2:3,5 | 1:0,3:4 | 1:0,6:6 | 1:1:10,5 | — |
| 200 | — | — | — | 1:0,1:2,5 | 1:0,3:4 | 1:0,8:7 | — |
| 150 | — | — | — | — | — | 1:0,3:4 | 1:1:9 |
| 100 | — | — | — | — | — | 1:0,1:2 | 1:0,5:5 |
Таблица 8. Рекомендуемый состав звеньев для каменных работ
| Звено | Квалификация каменщика (разряд) | Количество рабочих данной квалификации для кладки | ||
| простой | средней сложности | сложной | ||
| «Двойка» | 6 | — | — | 1 |
| 5 | — | 1 | — | |
| 4 | 1 | — | — | |
| 3 | 1 | 1 | 1 | |
| «Тройка» | 6
5 4 3 |
—
— 1 2 |
— 1
— 2 |
1
— — 2 |
| «Четверка» | 6
5 4 3 |
—
— 2 2 |
— 1
1 2 |
1
— 1 2 |
| «Пятерка» | 6
5 4 3 |
—
— 2 3 |
— 1
1 3 |
1
— 1 3 |
| «Шестерка» | 5
4 3 2 |
1
1 1 3 |
1
1 2 2 |
—
— — — |
Таблица 9. Минимальная температура раствора при кладке способом замораживания
| Температура наружного воздуха,°С | Температура раствора, °С, на поверхности кладки при скорости ветра, м/с | |
| до 6 | более 6 | |
| До –10 | 5 | 10 |
| До –20 | 10 | 15 |
| Ниже –20 | 15 | 20 |
Таблица 10. Допустимая высота кладки способом замораживания
| Толщина стен и столбов, м | Марка раствора | Предельная высота кладки, м | |
| свободно стоящей | связанной перекрытиями | ||
| 0,38 | 10—25 | 1,75 | 3,5 |
| 0,51 | 2,5 | 5,0 | |
| 0,64 | 3,0 | 6,0 | |
| 0,38 | 50 | 2,0 | 4,0 |
| 0,51 | 2,75 | 5,5 | |
| 0,64 | 3,5 | 7,0 | |
| 0,38 | 100 | 2,25 | 4,5 |
| 0,51 | 3,0 | 6,0 | |
| 0,64 | 4,0 | 8,0 | |
Таблица 11. Ориентировочный состав нормокомплекта для производства каменных и бетонных работ
| Наименование элементов нормокомплекта | Количество, шт. | Срок службы, мес. |
| Установка для приема раствора УПГР-27 | 1 | 72 |
| Трансформатор сварочный ТД-300 | 1 | 60 |
| Глубинный вибратор ИВ-67 | 1 | 60 |
| Вибратор-булава ИВ-56 | 1 | 60 |
| Поверхностный вибратор ИВ-2 | 1 | 72 |
| Сверлильная ручная машина ИЭ-1022В | 1 | 24 |
| Перфоратор ИЭ-4701 | 1 | 36 |
| Трамбовка ИЭ-4503 | 1 | 24 |
| Бункер для бетона (ЦНИИОМТП) | 4 | 24 |
| Бункер с челюстным затвором | 2 | 24 |
| Захват Б-8 (ЦНИИОМТП) | 1 | 48 |
| Подхват-футляр (ЦНИИОМТП) | 1 | 12 |
| Траверса (ЦНИИОМТП) | 1 | 24 |
| Маяк причальный | 8 | 24 |
| Шаблон для горизонтальных швов кладки | 8 | 24 |
| Линейка Т-образная | 8 | 24 |
| Рейка-порядовка | 8 | 24 |
| Скобка причальная | 16 | 12 |
| Шкаф инструментальный | 1 | 48 |
| Подмости ППУ (ЦНИИОМТП) | 12 | 60 |
| Площадка-подмости | 2 | 12 |
| Лестница для подъема на подмости | 6 | 24 |
| Лестницы | 2 | 24 |
| Ограждения конструкции (ЦНИИОМТП) | 12 | 24 |
| Светильник переносной | 6 | 24 |
| Каска | 28 | 36 |
| Пояс предохранительный | 2 | 48 |
| Ручной инструмент:
кельма типа КБ лопата типа ЛР то же типа ЛКП-1 молоток-кирочка МКИ молоток-кулачок МКУ расшивка типа РВ-1 расшивка РВ-2 лом типа ЛМ-24 бетонолом лом-гвоздодер ЛГ-16 ножницы для резки арматуры киянка круглая зубило слесарное скребки швабровка сдвоенная топор строительный типа А-2 ножовка по дереву клещи строительные КС-225 рубанок молоток плотничий МПП отвес стальной рулетка желобчатая РЖ-2 рулетка типа РЗ-20 уровень водяной уровень типа УСБ-1-750 правúло дюралюминиевое шаблоны различные |
24 12 10 16 3 8 8 5 2 2 1 3 1 3 2 2 2 2 1 3 8 8 1 1 2 8 16 |
6 6 12 18 36 12 12 24 36 24 18 4 18 12 12 24 12 24 36 36 36 12 24 24 24 18 18 |
Таблица 12. Коэффициенты снижения несущей способности кладки стен, столбов и простенков, поврежденных вертикальными трещинами при перегрузке
| Характер повреждения | Для кладки | |
| неармированной | армированной | |
| Трещины в отдельных камнях | 1 | 1 |
| Волосяные трещины, пересекающие не более 2 рядов кладки, длиной 15—18 см | 0,9 | 1 |
| То же при пересечении не более четырех рядов кладки длиной
до 30—35 см при количестве трещин не более трех на 1 м ширины (толщины) стены, столба или простенка |
0,75 | 0,9 |
| То же при пересечении не более четырех рядов кладки на 1 м ширины (толщины) стены, столба или простенка | 0,5 | 0,7 |
| То же при пересечении не более восьми рядов кладки длиной более 60—65 см при количестве трещин более четырех на 1 м ширины (толщины) стен, столбов или простенков | 0 | 0,5 |
Таблица 13. Значение коэффициента снижения несущей способности кладки при наличии дефектов производства работ
| Вид дефекта | Коэффициент |
| Отсутствие перевязки рядов кладки (тычковых рядов, арматурных сеток, каркасов): | |
| в 5—8 рядах (40—50 см) | 1,0 |
| в 8—9 рядах (60—65 см) | 0,9 |
| в 10—11 рядах (75—80 см) | 0,75 |
| Отсутствие заполнения раствором вертикальных швов (пустот) при толщине горизонтальных швов более 2 см (3—4 шва на 1 м высоты кладки): | |
| при марке раствора шва 75 и более | 1,0 |
| то же 25—50 | 0,9 |
| то же менее 25 | 0,8 |
Таблица 14. Коэффициенты снижения несущей способности кладки стен, простенков и столбов,
поврежденных при пожаре
| Глубина слоя поврежденной кладки (без учета штукатурки), см | Коэффициенты | ||
| для стен и простенков толщиной 38 см и более | для столбов при размере сечения 38 см и более | ||
| при одностороннем обогреве | при двустороннем обогреве | ||
| 0,5 | 1 | 0,95 | 0,9 |
| 2 | 0,95 | 0,9 | 0,85 |
| 6 | 0,9 | 0,8 | 0,7 |
Таблица 15. Коэффициенты снижения несущей способности кладки опор ферм, балок и перемычек из полнотелого кирпича, поврежденных трещинами,
имеющих сколы и раздробления
| Характер повреждения | Для кладки | |
| неармированной | армированной | |
| Местное (краевое) повреждение кладки на глубину до 2 см (трещины, сколы, раздробления) и образование вертикальных трещин по концам балок, ферм и перемычек или их опорных подушек длиной до 15—18 см | 0,75 | 0,9 |
| То же при длине трещины до 30—35 см | 0,5 | 0,75 |
| Краевое повреждение кладки на глубину более 2 см при образовании по концам балок, ферм и перемычек или их опорных подушек вертикальных и косых трещин длиной более 35 см | 0 | 0,5 |
Таблица 16. Цементы, применяемые для тампонажа трещин и каверн
| Наименование цемента | Марка | Сроки схватывания, мин | Предел прочности, МПа, в возрасте | Линейное расширение (в воде) через | Водонепроницаемость, aтм., через | ||||
| Начало, не ранее | Конец, не позднее | 24 ч | 28 сут | 1 сут | 28 сут | 1 сут | 7 сут | ||
| Водонепроницаемый расширяющийся | 400 | 4 | 10 | 15 | 50 | До 1 | 0,6 | 5 | — |
| Гипсоглиноземистый
расширяющийся |
400 | — | — | 35 | — | — | 0,3—1 | — | — |
| 500 | 20 | 240 | 45 | — | 0,15 | — | 10 | — | |
| Расширяющийся
портландцемент |
400 | — | — | 100 | 400 | — | 0,3—1 | — 5
— |
— |
| 500 | 30 | 720 | 150 | 500 | 0,15 | До 0,6 | 15 | ||
| 600 | — | — | 200 | 600 | — | — | — | ||
| Тампонажный | 600 | 120 | 600 | — | — | — | — | — | — |
Таблица 17. Пределы применения тампонажных растворов на основе синтетических смол
| Наименование раствора | Состав раствора | Толщина трещин, мм | ||||
| До 0,5 | 0,5+2 | 2+5 | 5+10 | Более 10 | ||
| Эпоксидный без наполнителя | ЭД-16, ЭД-20 + ПЭПА | + | + | + | — | — |
| То же с наполнителем | Эпоксидная смола + цемент + ПЭПА | — | + | + | + | |
| Эпоксидный без наполнителя | ЭД-16, ЭД-20 + ПЭПА | + | + | + | — | |
| То же с наполнителем | Эпоксидная смола + цемент + ПЭПА | — | + | + | — | |
Примечание. ПЭПА — полиэтиленополиамин.
2. Кладка кирпичных стен в зимних условиях
Таблица 18. Кладка способом замораживания (без противоморозных добавок) (СНиП 3.03.01–87, таблица 33)
| Среднесуточная температура наружного воздуха, ºС | Положительная температура раствора, ºС, на рабочем месте для кладки | |||
| из кирпича и камней правильной формы | из кирпичных блоков | |||
| при скорости ветра, м/с | ||||
| до 6 | свыше 6 | до 6 | свыше 6 | |
| До –10 | 5 | 10 | 10 | 15 |
| От –11 до –20 | 10 | 15 | 10 | 20 |
| Ниже –20 | 15 | 20 | 20 | 25 |
Примечание. Для получения необходимой температуры раствора может применяться подогретая (до 80ºС) вода, а также подогретый песок (не выше 60 ºС).
Таблица 19. Продолжительность оттаивания кладки (СНиП 3.03.01–87, таблица 31)
| Характеристика кладки | Температура отогревающего воздуха, ºС | Продолжительность, сутки, оттаивания кладки при толщине стен в кирпичах | ||
| 1,5 | 2 | 2,5 | ||
| Из красного кирпича на растворе: тяжелом
легком |
15
25 15 25 |
1,5
1 2,5 2 |
2,5
1,5 4 3 |
4
2,5 6 4 |
| Из силикатного кирпича на растворе: тяжелом
легком |
15
25 15 25 |
2
1,5 3,5 2,5 |
3,5
2 4,5 3 |
5
3 6,5 4 |
Таблица 20. Продолжительность выдерживания кирпичных перемычек в опалубке (СНиП 3.03.01–87, таблица 29)
| Конструкция перемычек | Температура наружного воздуха, ºС, в период выдерживания перемычек | Марка раствора | Продолжительность выдерживания перемычек на опалубке, сутки не менее |
| Рядовые и армокирпичные | До 5 | М25 | 24 |
| До 10 | и выше | 18 | |
| До 15 | 12 | ||
| До 20 | 8 | ||
| Свыше 20 | 5 | ||
| Арочные и клинчатые | До 5 | То же | 10 |
| До 10 | 8 | ||
| Свыше 20 | 5 |
Таблица 21. Глубина оттаивания кладки в конструкциях при обогреве их теплым воздухом с одной стороны (СНиП 3.03.01–87, таблица 30)
| Расчетная температура, ºС | Толщина стен в кирпичах | ||||||||||
| 2 | 2,5 | 3 | |||||||||
| Глубина оттаивания при длительности обогрева, сутки | |||||||||||
| наружного | внутреннего | 5 | 10 | 15 | 5 | 10 | 15 | 5 | 10 | 15 | |
| –5 | 15 | 50
40 |
60
60 |
70
60 |
45
45 |
60
55 |
60
70 |
40
30 |
50
45 |
55
50 |
|
| –5 | 25 | 70
50 |
80
70 |
80
80 |
55
45 |
70
60 |
75
70 |
50
40 |
65
55 |
75
65 |
|
| –15 | 25 | 50
40 |
50
50 |
50
50 |
40
30 |
45
40 |
55
45 |
40
30 |
45
45 |
50
45 |
|
| –15 | 35 | 60
60 |
60
60 |
60
60 |
55
45 |
60
55 |
60
55 |
45
30 |
60
45 |
60
45 |
|
| –25 | 35 | 45
40 |
50
40 |
50
40 |
45
40 |
50
40 |
50
45 |
40
30 |
45
40 |
45
45 |
|
| –25 | 50 | 55
50 |
60
50 |
60
50 |
55
45 |
60
55 |
60
55 |
50
45 |
50
50 |
50
50 |
|
| –35 | 50 | 40
30 |
40
30 |
40
30 |
40
30 |
40
30 |
40
30 |
40
25 |
40
30 |
40
30 |
|
Примечание. Числитель — глубина оттаивания кладки (% толщины стены) из сухого керамического кирпича, знаменатель — то же из силикатного или влажного керамического кирпича.
Таблица 22. Набор прочности раствора (СНиП 3.03.01-87, таблица 32)
| Возраст раствора, сутки | Прочность раствора от марки, %, при температуре твердения, ºС | ||||||||||
| 1 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |
| 1 | 1 | 4 | 6 | 10 | 13 | 18 | 23 | 27 | 32 | 38 | 43 |
| 2 | 3 | 8 | 12 | 18 | 23 | 30 | 38 | 45 | 54 | 63 | 76 |
| 3 | 5 | 11 | 18 | 24 | 33 | 47 | 49 | 58 | 66 | 75 | 85 |
| 5 | 10 | 19 | 28 | 37 | 45 | 54 | 61 | 70 | 78 | 85 | 95 |
| 7 | 15 | 25 | 37 | 47 | 55 | 64 | 72 | 79 | 87 | 94 | 99 |
| 10 | 23 | 35 | 48 | 58 | 68 | 75 | 82 | 89 | 95 | 100 | — |
| 14 | 31 | 50 | 71 | 80 | 86 | 92 | 96 | 100 | — | — | — |
| 21 | 42 | 58 | 74 | 85 | 92 | 96 | 100 | 103 | — | — | — |
| 28 | 52 | 68 | 83 | 95 | 100 | 104 | — | — | — | — | — |
Примечание. При применении растворов, изготовленных на шлакопортландцементе и пуццолановом портландцементе, величина относительной прочности определяется умножением значений, приведенных в таблице, на коэффициенты:
- 0,3 — при температуре твердения 0 ºС;
- 0,7 — при 5 ºС; 0,9 — при 9 ºС;
- 1 — 15 ºС и выше.
Для промежуточных значений температуры твердения и возраста раствора его прочность определяется интерполяцией.
