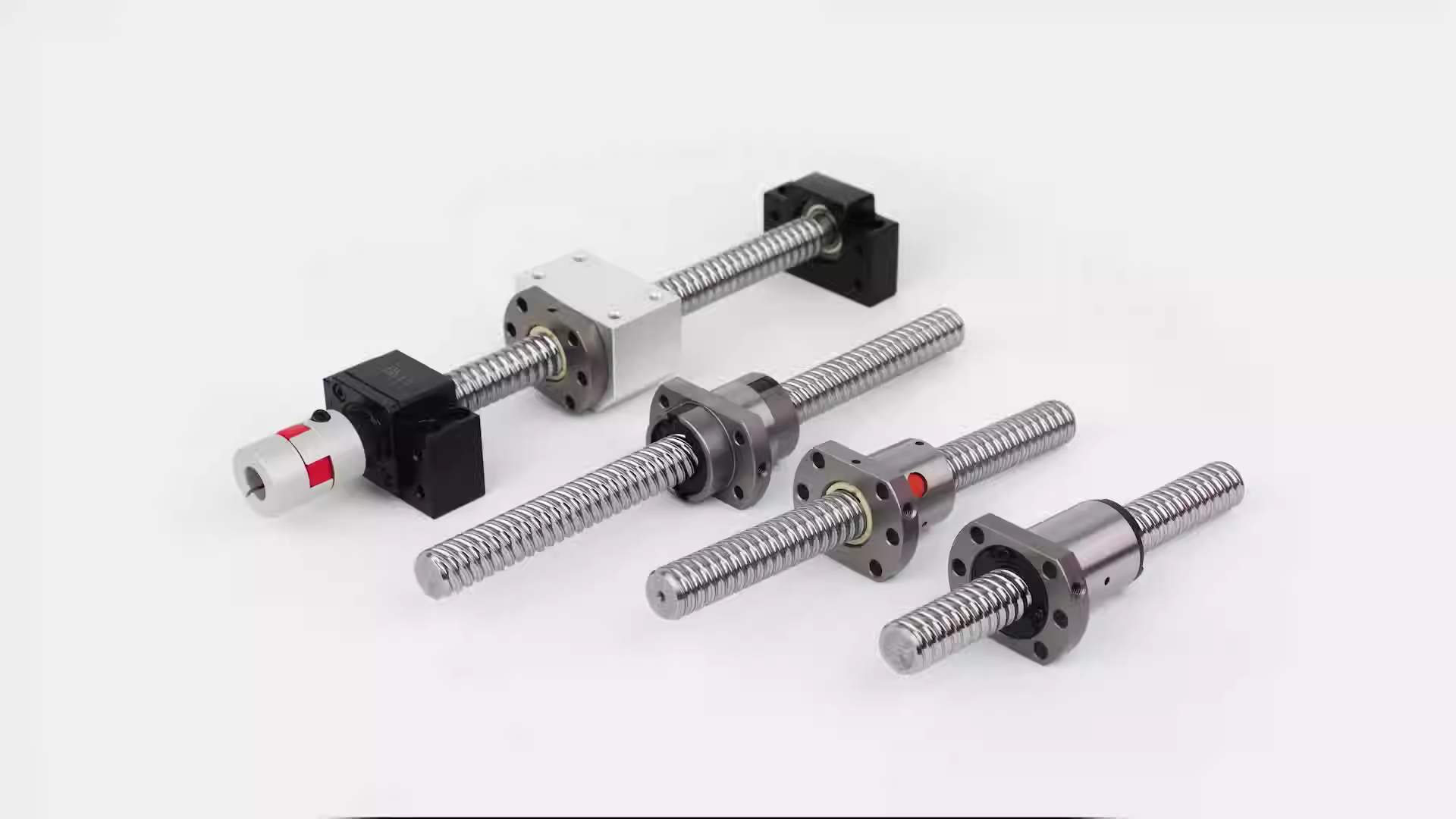

Шарико-винтовые пары (ШВП) — это ключевой элемент в конструкции станков с числовым программным управлением (ЧПУ), 3D-принтеров, автоматизированных перемещающих платформ и других высокоточных механизмов. От правильного выбора ШВП зависит не только точность позиционирования, но и надёжность, долговечность и общая эффективность работы оборудования. Ошибка при подборе может обернуться не только потерей денег, но и проблемами в процессе эксплуатации: от чрезмерного люфта до быстрого износа и выхода из строя.
Основные критерии выбора шарико-винтовой пары
1. Диаметр винта и шаг резьбы
Это одни из самых важных параметров, которые напрямую влияют на грузоподъёмность, скорость подачи и точность.
- Диаметр винта (обычно от 12 до 63 мм и более) определяет прочность ШВП и её способность воспринимать осевые нагрузки. Для лёгких механизмов подойдут винты диаметром 12–20 мм, для тяжёлых промышленных — 25 мм и выше.
- Шаг резьбы влияет на скорость и плавность подачи. Малый шаг (например, 5 мм) обеспечивает высокую точность и плавность, но снижает скорость. Большой шаг (10–20 мм) даёт быструю подачу, но требует точного управления для удержания позиционирования.
Важно учитывать: чем меньше шаг, тем выше передаточное отношение, а значит — больше крутящий момент потребуется от двигателя.
2. Тип гайки: с преднатягом или без
- Гайка с преднатягом (двойная или регулируемая) устраняет осевой люфт и повышает точность позиционирования. Такой вариант необходим для фрезерных и координатных станков, где допуски минимальны.
- Обычная гайка без преднатяга допускает небольшой люфт и подходит для менее точных систем, например, в бытовых станках или системах автоматической подачи.
Также стоит обратить внимание на форму корпуса гайки:
- цилиндрические (компактные);
- фланцевые (удобные для крепления);
- корпусные (в сборе с опорой).
3. Класс точности
ШВП выпускаются в нескольких классах точности: от C0 (наивысший) до C10 (низкий). Чем выше класс — тем меньше погрешность хода винта, но тем выше цена.
- C3–C5 — стандарт для ЧПУ-станков и фрезеров.
- C7–C10 — подходит для ручных подач, систем позиционирования с невысокой точностью (например, автоподачи в ленточных пилах).
Если вы работаете с металлообработкой, желательно выбирать не ниже C5.
4. Длина винта и способ крепления концов
Перед покупкой необходимо определить длину винта с учётом хода гайки и запаса на крепление. Не забудьте учесть:
- рабочий ход;
- длину крепёжной зоны;
- требуемое расположение опор (консольное или с двух сторон).
Крепления концов обычно стандартизированы (типы BK, BF, FK, FF и др.). Можно купить уже обработанные концы под опоры или заказать механическую обработку индивидуально.
Дополнительные нюансы, которые важно учитывать
1. Производитель и качество изготовления
На рынке присутствует большое количество ШВП от разных производителей. Есть именитые бренды (THK, HIWIN, NSK, Rexroth), и более доступные по цене аналоги из Китая или Тайваня.
- Брендовые изделия — дороже, но стабильнее по качеству и часто дольше служат.
- Бюджетные варианты — подходят для хобби и неинтенсивной эксплуатации, но могут иметь больший разброс по параметрам.
Если проект критичен к точности, лучше использовать продукцию известных брендов.
2. Наличие защиты от пыли и стружки
Некоторые гайки оснащены встроенными сальниками или защитными колпачками, которые препятствуют попаданию пыли и стружки. Это особенно важно для станков, работающих в агрессивной среде (фрезеровка, сверление, резка).
3. Совместимость с приводом
Проверьте, подходит ли винт по диаметру и форме концевиков к вашему шаговому двигателю или серводвигателю. Иногда требуется муфта или переходник, который лучше предусмотреть заранее.
Выбор шарико-винтовой пары — это не просто покупка винта и гайки. Это инженерное решение, которое влияет на точность, ресурс и эффективность работы всего оборудования. Перед заказом важно определить нагрузку, требуемую точность, скорость перемещений, размеры конструкции и условия эксплуатации.
Внимательное отношение к параметрам — залог того, что ШВП прослужит долго, не потребует внеплановой замены и обеспечит стабильную работу станка. Не стоит экономить на ключевом узле — часто именно от него зависит успех всей механики.
