Силовые кабели. Параметры, обозначение, классификация силовых кабелей

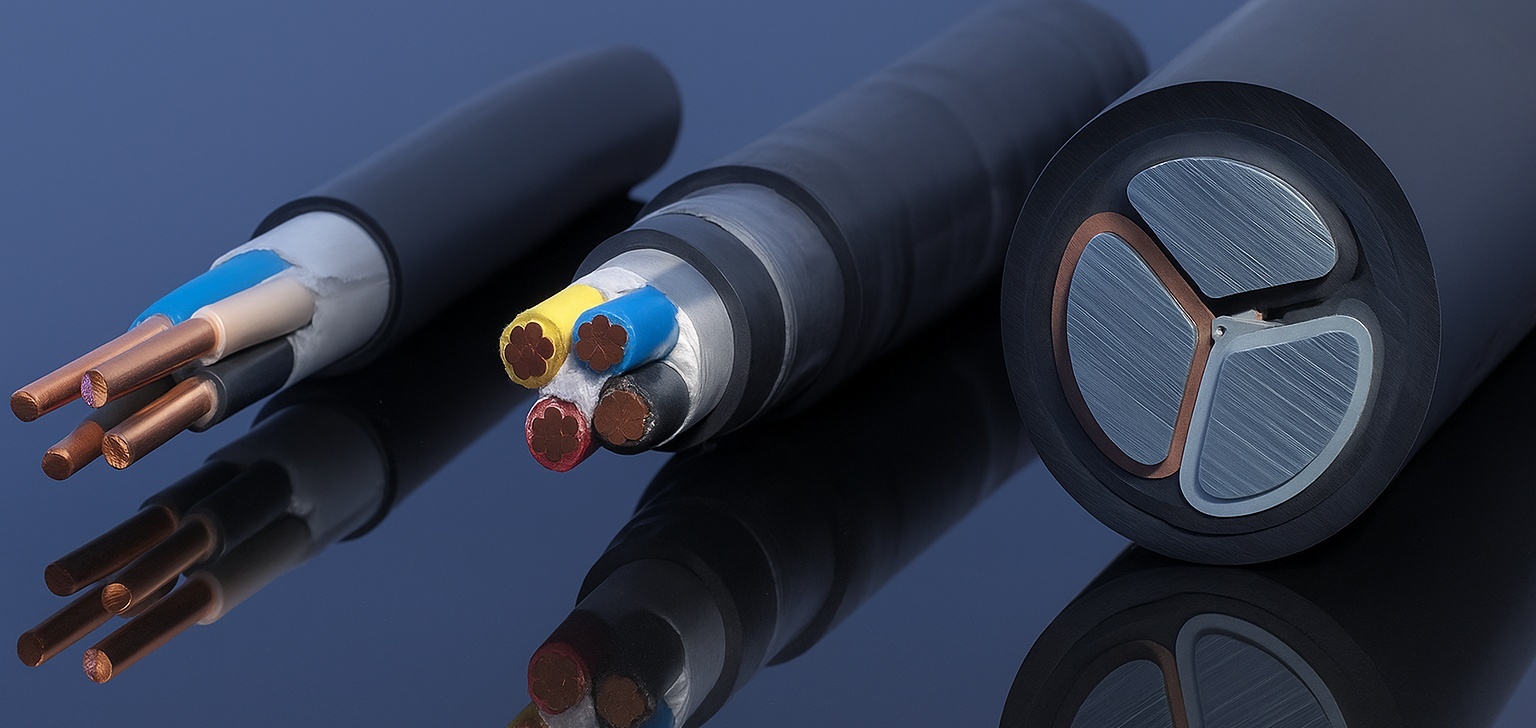

Силовые кабели выполняются одножильными, двухжильными, трехжильными, четырехжильными и пятижильными. Одножильными выполняются кабели высокого напряжения; двухжильными – кабели постоянного тока; трехжильными – кабели среднего напряжения. Кабели низкого напряжения выполняются с количеством жил до пяти. Такие кабели могут иметь одну, две или три фазных жилы, а также нулевую рабочую жилу N и нулевую защитную жилу РЕ или совмещенную нулевую рабочую и защитную жилу PEN.

По материалу токопроводящих жил различают кабели с алюминиевыми и медными жилами. В силу дефицитности меди наибольшее распространение получили кабели с алюминиевыми жилами. В качестве изоляционного материала используется кабельная бумага, пропитанная маслоканифольным составом, пластмасса и резина. Различают кабели с нормальной пропиткой, обедненной пропиткой и пропиткой нестекающим составом. Кабели с обедненной или нестекающей пропиткой прокладывают по трассе с большим перепадом высот или по вертикальным участкам трассы.

Кабели высокого напряжения выполняются маслонаполненными или газонаполненными. В этих кабелях бумажная изоляция заполняется маслом или газом под давлением. Защита изоляции от высыхания и попадания воздуха и влаги обеспечивается наложением на изоляцию герметичной оболочки. Защита кабеля от возможных механических повреждений обеспечивается броней. Для защиты от агрессивности внешней среды служит наружный защитный покров.

Силовые кабели состоят из следующих основных конструктивных элементов: токопроводящих жил, изоляции, оболочек и защитных покровов. Кроме основных элементов в конструкцию силовых кабелей могут входить экраны, нулевые жилы, жилы защитного заземления и заполнители. Токопроводящие жилы предназначены для прохождения электрического тока. Они бывают основными и нулевыми. Основные жилы предназначены для выполнения основной функции кабеля – передачи по ним электроэнергии. Нулевые жилы используются для протекания разности токов фаз при неравномерной их нагрузке. Присоединяются они к нейтрали источника тока.

Жилы защитного заземления являются вспомогательными жилами кабеля и предназначены для соединения не находящихся под рабочим напряжением металлических частей электроустановок, к которым подключен кабель с контуром защитного заземления источника тока. Изготавливаются токопроводящие жилы из меди или алюминия. Сопротивление медной токопроводящей жилы, пересчитанное на 1 мм2 номинального сечения, 1 метр длины и приведенное к температуре 20℃ должно быть не более 0,0178 Ом, алюминиевой жилы – не более 0,029 Ом. Токопроводящие жилы могут быть круглыми или фасонными (секторные, сегментные или другой формы). Применение секторных и сегментных жил вместо круглых приводит к уменьшению диаметра кабеля на 20 — 25 % и соответственно к сокращению расхода материалов на изоляцию, оболочку и защитные покровы. Круглые и фасонные жилы изготавливаются однопроволочными и многопроволочными. Сечения жил силовых кабелей показаны на рис. 1.

Сечения токопроводящих жил кабелей

Рис. 1. Сечения токопроводящих жил кабелей: а — секторная однопроволочная жила; б — круглая многопроволочная неуплотненная жила; в — круглая многопроволочная уплотненная жила, г — сегментная многопроволочная уплотненная жила для двухжильных кабелей; д — секторная многопроволочная уплотненная жила для трехжильных кабелей; е — секторная многопроволочная уплотненная жила для четырехжильных кабелей; ж — секторная многопроволочная уплотненная нулевая жила для четырехжильных кабелей; з — многопроволочная жила сложной правильной концентрической скрутки из семи стренг

Изоляция служит для обеспечения необходимой электрической прочности токопроводящих жил кабеля по отношению друг к другу и к заземленной оболочке (земле). Изоляция, расположенная непосредственно на токоведущей жиле называется изоляцией жилы. Изоляция многожильного кабеля, наложенная поверх изолированных скрученных жил, называется поясной изоляцией.

В силовых кабелях используется бумажная пропитанная и пластмассовая изоляции. Бумажная пропитанная изоляция – это многослойная изоляция из лент кабельной бумаги, наложенная в виде обмотки на токоведущую жилу и пропитанная изоляционным составом. В кабелях на напряжения до 10 кВ применяется однослойная кабельная бумага марок: К – 080, К – 120, К – 170 (толщина бумаги соответственно 0,08, 0,12, и 0,17 мм).

Номинальные сечения основных, нулевых и жил защитного заземления приведены в табл.1.

Таблица 1. Номинальные сечения основных, нулевых и жил защитного заземления

Жила Номинальное сечение жилы, мм2
Основная 10 16 25 35 50 70 95 120 150 185 240
Нулевая 6 10 16 16 25 25 — 35 35 — 50 35 — 70 50 — 70 50 — 95 70 — 120
Заземления 4 6 10 16 16 25 35 35 50 50 70

В зависимости от вязкости пропиточного состава кабели с бумажной изоляцией изготавливаются с вязким, обедненным и нестекающим пропиточными составами. Для пропитки используется маслоканифольный составы марки МП-3 или МП-5, содержащие в разных пропорциях канифоль, полиэтиленовый воск и нефтяное масло.

Пластмассовая изоляция в виде сплошного слоя выполняется из поливинилхлорида, полиэтилена, этиленпропилена или сшитого полиэтилена. Основным требованием, которое предъявляется к изоляции силовых кабелей, является высокая электрическая прочность. Увеличение электрической прочности изоляции, позволяет уменьшить её толщину, что соответственно улучшает отвод тепла от жилы, разрешает увеличивать рабочий ток, уменьшает расход материалов на изготовление кабеля, а также повышает его гибкость.

При конструировании силовых кабелей используются специальные технические решения, которые позволяют регулировать электрическое поле, воздействующее на изоляцию, например, применение градированной изоляции, экранов и т.д. Как правило, электрическое поле в силовом кабеле, неоднородно. Неоднородность поля характеризует отношение:

где Кн – коэффициент неоднородности; ?макс и ?ср — соответственно максимальное и среднее значение напряженности электрического поля.

Различают слабо неоднородные Кн < 3 и резко неоднородные Кн > 3 электрические поля. Условием нормальной работы изоляции является соотношение

где ?доп – допустимая напряженность, при которой в изоляции отсутствуют разряды в процессе воздействия испытательного или рабочего напряжения ?возд. Для выполнения этого условия толщина изоляции ∆ между жилами и между жилой и оболочкой должна быть в Кн раз больше, чем в однородном поле

Напряженность электрического поля в изоляции одножильного экранированного кабеля на поверхности радиусом ?? равна, (кВ/мм):

где U – напряжение между жилой и металлической оболочкой, кВ; ?1 – радиус жилы или проводящего экрана поверх жилы, мм; R – радиус по изоляции, мм.

Напряженность электрического поля у токопроводящей жилы радиусом ?1 будет максимальной, а напряженность у металлической оболочки радиусом R — минимальной. Средняя напряженность электрического поля в изоляции составляет (кВ⁄мм)

Коэффициент использования изоляции определяется по формуле:

Значение максимальной напряженности электрического поля у поверхности жилы в трёхжильном кабеле с круглыми жилами при равной толщине жильной и поясной изоляции определяют по эмпирической формуле:

Экраны силового кабеля предназначены для выравнивания электрического потенциала вдоль изоляционной конструкции, а также для защиты внешних цепей от влияния электрических полей токов, протекающих по кабелю. В силовых кабелях на напряжения 6 – 10 кВ с бумажной изоляцией экраны располагаются на поясной изоляции. В качестве экранов применяется электропроводящая кабельная бумага марок КПУ-80 и КПУ-120.

В кабелях с пластмассовой изоляцией напряжением 6 кВ экраны накладываются на жилы и на поясную изоляцию. При этом материал экрана и изоляции должен быть одинаковым, чтобы в процессе эксплуатации между экраном и изоляцией не образовывалось пустот. Заполнители используются для устранения свободных промежутков между конструктивными элементами кабеля с целью герметизации, придания необходимой формы и механической устойчивости конструкции. В качестве заполнителей в кабелях с бумажной изоляцией применяются жгуты из сульфатной бумаги, пропитанной кабельной пряжи или штапелированной стеклопряжи. Для кабелей с пластмассовой изоляцией заполнение должно быть: при изоляции из полиэтилена, самозатухающего, вулканизирующего полиэтилена – из материала изоляции или из поливинилхлоридного пластиката; при изоляции из поливинилхлоридного пластиката – из поливинилхлоридного пластиката. Кабели с пластмассовой изоляцией на напряжение 1 кВ допускается выполнять без заполнителей.

Оболочки предназначены для предотвращения проникновения в изоляцию влаги, защиты её от воздействия света, различных химических веществ, а также предохранения от механических повреждений. В кабелях с бумажной изоляцией оболочки изготавливаются из свинца или алюминия.

Свинцовые оболочки изготавливаются из свинца марок С-2 и С-3 с добавлением различных присадок, например, сурьмы. Алюминиевые оболочки изготавливаются прессованными из алюминия марки А или сварными из алюминия марки АД1.

Пластмассовые – поливинилхлоридные и полиэтиленовые оболочки отличаются от изоляционного состава соответствующим подбором пластификаторов и стабилизаторов, которые обеспечивают повышенную стойкость против светового (солнечная радиация) старения. Кроме того, эти оболочки более стойки к агрессивным средам по сравнению с алюминиевыми и свинцовыми.

Защитные покровы предназначены для защиты оболочки кабеля от внешних воздействий. В зависимости от конструкции кабеля в защитные покровы входят подушка, бронепокров и наружный покров.

Подушка – часть защитного покрова, наложенная на оболочку и предназначенная для предохранения оболочки от повреждения её лентами или проволокой брони.

Бронепокров – часть защитного покрова, состоящая из металлических лент или проволок и используемая для защиты кабеля от внешних механичеких воздействий.

Наружный покров – часть защитного покрова кабеля предназначенного для защиты брони от коррозии и выполненная из защитного шланга, выпрессованного из пластмассы или из волокнистых материалов, пропитанных специальным противогнилостным или негорючим составом.

Различным конструктивным элементам силовых кабелей присвоены буквенные индексы, которые приведены в табл. 2.

Наиболее широко применяемыми в системах электроснабжения являются кабели на номинальное напряжение до 35 кВ включительно. На рис. 2,а приведен поперечный разрез кабеля напряжением 6…10 кВ. Общий вид такого кабеля показан на рис. 2,б.

Таблица 2. Буквенные индексы конструктивных элементов силовых кабелей

Индекс Место расположения индекса в марке кабеля Значение индекса Примеры марок силовых кабелей
Токопроводящая жила
А На первом месте Алюминиевая ААБлУ; ААШвУ;

АСБУ

Нет —— Медная АблУ; СБУ; ВВГ
(ож) В конце обозначения Однопроволочные жилы ААБлУ 3*120 (ож);

ААШвУ 3*95 (ож)

Изоляция жил
Нет —— Бумажная с вязкой пропиткой ААБлУ; ААШвУ;

СБУ

В В конце обозначения через дефис Бумажная с обедненной пропиткой ААБлУ-В; СБУ-В;

АСБУ-В

Ц Впереди обозначения Бумажная с неистекающей пропиткой ЦААБл; ЦСБ; ЦАСБ
В После индекса жил Из поливинилхлорида ВВГ
П После индекса жил Из полиэтилена (ПЭ) АПВГ; ПВГ
з В конце обозначения Заполнитель из поливинилхлорида (ПВХ) АВВГз; ВВГз
У В конце обозначения Бумажная с повышенными температурами нагрева ААБлУ; ААШвУ;

ААШпсУ

1 2 3 4
пс В середине обозначения Из самозатухающегоПЭ АпсВГ
пв В середине обозначения Из ПЭ вулканизированного АпвВГ
Пвс В середине обозначения Из вулканизированного самозатухающегоПЭ АПвсВГ
Р В середине обозначения Из резины НРГ; ВРГ
Рт В середине обозначения Из резины повышенной теплостойкости НРтГ; ВРтГ
Оболочка
А На первом или втором

месте

Алюминиевая ААБлУ; АблУ

ААШпсУ;

С На первом или втором

месте

Свинцовая АСБУ; АСШвУ;

СБУ

В В середине обозначения ПВХ АВВГ; ПВГ

АПВБбШв;

П В середине обозначения Полиэтиленовая АВПГ; АППГ

АППБ;

Г После индекса оболочки Кабель без защитного покрова СГУ; АСГУ; ПВГ
Н На первом или втором

месте

Не распространяющая горение резиновая НРГ; АНРГ
О На первом или втором

месте

Отдельная оболочка каждой жилы АОСБУ; ОСБУ
Подушка под броней
Нет —— Крепированная бумага, пропитанная битумом АСБУ; СБУ; АСБГ
л После индекса брони Крепированная бумага, пропитанная битумом, и одна пластмассовая лента АСБлУ; ААБлУ
После индекса брони Крепированная бумага, пропитанная битумом, и две пластмассовые ленты ААБ2л; АСБ2лУ
в После индекса брони Выпрессованный полиэтиленовый шланг ААБпУ; АБвУ
п После индекса брони ВыпрессованныйПВХ

шланг

ААБпУ; АБпУ
б После индекса брони Без подушки ААБбУ; АВВБбШв
Броня
Б После индекса оболочки

После индекса оболочки

Плоские стальные ленты ААБлУ; АСБУ; АВВБбШвУ
П После индекса оболочки Стальные оцинкованные плоские проволоки СБГУ; СПлУ

АСПлУ;

К После индекса оболочки Стальные оцинкованные круглые проволоки СКУ; АСКУ
Наружный покров
Нет После индекса оболочки Пропитанная битумом кабельная пряжа ППБлУ; АВВБ

АСБУ;

Г После индекса брони Без наружного покрова на броне СБГУ; ААБлГУ

АСБГУ;

н После индекса брони Негорючий состав из стеклянной ленты или пряжи ААБлнУ; АСБнУ
Шп После индекса брони Полиэтиленовый шланг ААШпУ; АСШп

АБВбШп;

Шв После индекса брони Поливинилхлоридый шланг ААШвУ; ААБлШвУ
Шпс После индекса брони Шланг из самозатухающего полиэтилена

Конструкция кабеля на напряжение 10 кВ

Рис. 2. Конструкция кабеля на напряжение 10 кВ: 1 – токопроводящая жила; 2 – фазная изоляция; 3 – поясная изоляция; 4 – герметичная оболочка; 5 – подушка; 6 – броня; 7 – наружный защитный покров; 8 – бумажно-джутовые заполнители

Токопроводящие жилы 1 выполняются сегментообразными для придания кабелю цилиндрической формы. Жилы кабеля, как правило, многопроволочные, а для небольших сечений – монолитные. Каждая жила имеет свою фазную изоляцию 2. Все три жилы имеют поясную (общую) изоляцию 3. Бумажно-джутовые заполнители 8 служат, как и сегментообразные жилы, для придания кабелю цилиндрической формы. Герметичная оболочка 4 служит для защиты изоляции кабеля от высыхания и попадания влаги. Подушка 5 служит для защиты герметичной оболочки от механических повреждений броней 6, которая защищает кабель от механических повреждений. Наружный защитный покров 7 защищает стальную броню от агрессивности внешней среды.

Дополнительное усиление фазной изоляции общей (поясной) изоляцией объясняется следующим образом. Кабельные сети напряжением 6…35 кВ работают с изолированной или компенсированной нейтралью и могут длительно работать в режиме замыкания одной фазы на землю. В нормальном режиме работы кабеля напряжение между каждой фазой и землей (металлической герметичной оболочкой) равно фазному напряжению, а напряжение между фазами – линейному.

Электрическое поле кабеля с общей металлической оболочкой не является однородным (рис. 60, в). Силовые линии имеют различные углы наклона к слоям бумажной изоляции. Электрическая прочность слоистой бумажной изоляции в продольном направлении на порядок меньше, чем в поперечном.

При допущении, что поясной изоляции нет, между фазами имеем двойной слой фазной изоляции, рассчитанной на линейное напряжение, а между фазой и землей — один слой изоляции, рассчитанной на фазное напряжение. При замыкании одной фазы на землю напряжение этой фазы становится равным нулю, а напряжения относительно земли двух других фаз увеличиваются до линейного напряжения. Следовательно, изоляцию каждой фазы относительно земли необходимо выполнить не на фазное, а на линейное напряжение. При наличии общей поясной изоляции такой необходимости нет. Между жилами имеются два слоя фазной изоляции, рассчитанной на линейное напряжение, между жилой и землей — тоже два слоя изоляции (слой фазной и слой поясной изоляции), рассчитанной на линейное напряжение. При относительно небольших напряжениях (до 10 кВ) еще можно выполнить экономически целесообразную конструкцию кабеля. При напряжениях более 10 кВ увеличение толщины изоляции из-за неоднородности электрического поля становится экономически нецелесообразным.

Кабели на напряжение 20…35 кВ выполняют с отдельно освинцованными или отдельно экранированными жилами (рис. 3, а). Жилы 1 кабеля имеют круглую форму. Каждая фаза кабеля поверх бумажной изоляции фазы 2 имеет свою свинцовую оболочку 3 или слой тонкой перфорированной меди или металлизированной бумаги. Междуфазное заполнение кабельной пряжей 4 обеспечивает кабелю цилиндрическую форму. Стальная проволочная броня 5 и наружный защитный покров 6 выполняют те же функции, что и у кабелей 6…10 кВ.

Конструкция кабеля на напряжение 20 35 кВ

Рис. 3. Конструкция кабеля на напряжение 20 35 кВ: 1 – токопроводящая жила; 2 – бумажная фазная изоляция; 3 – фазная свинцовая оболочка; 4 – кабельная пряжа; 5 – стальная проволочная броня; 6 – наружный защитный покров

Отдельная свинцовая оболочка или отдельный экран у каждой жилы создают эквипотенциальные поверхности вокруг изоляции каждой жилы и, следовательно, выравнивают электрическое поле и делают его радиальным по отношению к слоям бумажно-масляной изоляции (рис. 3, б). Толщина фазной изоляции меньше, чем требовалось бы при неоднородном электрическом поле, конструкция кабеля получается экономически целесообразной.

В буквенно-цифровом шифре обозначения кабеля отражается материал жил, изоляции, наличие тех или иных защитных оболочек, указывается номинальное напряжение кабеля, количество и сечения токоведущих жил. Например, АСБ10(Зх95) кабель на напряжение 10 кВ, с тремя алюминиевыми жилами сечением 95 мм2, бумажно-масляной изоляцией, свинцовой герметичной оболочкой, бронированный стальными лентами, с наружным защитным покровом из пропитанной битумным составом хлопчатобумажной пряжи. В табл. 3 приведена расшифровка основных букв, используемых в маркировке кабелей.

Таблица 3. Структура буквенно-цифрового шифра обозначения кабеля

Место в структуре буквенно-цифрового кода
1 2 3 4 5 6 7 8
Ц А О С П Б л Г
А В К Шв
П Р П в Шп
В н
Р
Н

Наличие буквы Ц (первая колонка табл. 3) означает пропитку бумажной изоляции нестекающим церезином. Нормальная пропитка не маркируется. Буква А (вторая колонка) указывает, что жилы кабеля выполнены из алюминия. Медные жилы в маркировке кабеля не указываются.

Буква О (третья колонка) указывает, что каждая жила кабеля имеет собственную свинцовую оболочку или экран (отдельно освинцованные или отдельно экранированные жилы).

Буквы С или А четвертой колонки обозначают металлическую (свинцовую или алюминиевую) герметичную оболочку. Буквы П, В и P этой же колонки обозначают соответственно полиэтиленовую, поливинилхлоридную и резиновую герметичные оболочки. Буква Н соответствует найритовой (негорючей) оболочке.

Пятая колонка букв характеризует материал изоляции кабеля. Буквы П, В и Р указывают, что изоляция выполнена из полиэтилена, поливинилхлорида и резины соответственно. Бумажно-масляная изоляция в маркировке кабеля не указывается.

Шестая колонка букв характеризует тип брони: Б — броня из стальных лент, К — из круглых проволок, П — из плоских проволок. Проволочная броня применяется у кабелей, работающих при значительных растягивающих усилиях.

Буквы седьмой колонки указывают на способ выполнения подушки под броней: л — один слой, — два слоя пластмассовых лент, в — шланг из поливинилхлорида.

Восьмая колонка букв характеризует наличие или отсутствие наружных защитных покровов. Отсутствие наружного покрова обозначается буквой Г (кабель голый); буквы Шв (Шп) означают наличие наружного защитного покрова из поливинилхлоридного (полиэтиленового) шланга; буква «н» обозначает негорючий наружный покров. Кабели с покровами Шв и Шп применяются при высокой коррозийной активности грунта. Наружный защитный покров из пропитанной битумным составом хлопчатобумажной пряжи не маркируется.

Улучшение качества изоляции кабелей на напряжения 110 кВ и выше достигается специальной технологией их изготовления. Такие кабели изготовляются одножильными. На напряжения 110 кВ и выше кабели выполняются маслонаполненными и представляют собой достаточно сложное техническое сооружение. Различают маслонаполненные кабели низкого (до 0,05 МПа) и высокого (1…1,5 МПа) давления. Первые изготовляются на напряжения ПО…220 кВ, вторые — до 500 кВ.

Конструкция маслонаполненного кабеля низкого давления показана на рис. 4,а. Кабель имеет полую токопроводящую жилу 2, скрученную из отдельных медных проволок. Внутри жилы имеется канал 1, заполненный маслом под давлением, что исключает возможность образования пустот в бумажной изоляции 4 и значительно повышает ее электрическую прочность. По поверхности жилы накладывается экран 3 из полупроводящей бумаги. Такой же экран накладывается поверх бумажной изоляции. Далее идет свинцовая герметичная оболочка 5, подушка 6 из поливинилхлоридных лент, медные ленты 7, усиливающие свинцовую оболочку, броня 8 и наружный защитный покров 9. Маслопроводящий канал через специальные муфты соединяется с расположенными вдоль трассы баками давления.

Конструкция маслонаполненного кабеля высокого давления показана на рис. 4,б. Все три фазы уложены в стальной трубопровод 1, поверх которого имеется антикоррозийное покрытие 7. Стальной трубопровод, являющийся защитой от механических повреждений, заполнен маслом 6 под избыточным давлением. Токоведущие жилы 4 из медных проволок имеют бумажную изоляцию 3 с вязкой пропиткой. Поверх изоляции наложен экран 2 из медных лент. Полукруглая проволока скольжения 5 служат для механической защиты изоляции от повреждений при протягивании кабеля в стальной трубопровод.

Конструкции маслонаполненных кабелей низкого давления

а)                                                                   б)

Рис. 4. Конструкции маслонаполненных кабелей низкого давления (а): 1 – канал; 2 – токопроводящая жила; 3 – экран; 4 – бумажная изоляция; 5 – свинцовая герметичная оболочка; 6 – подушка; 7 – усиливающие медные ленты; 8 – броня; 9 – наружный защитный покров; и высокого (б) давления: 1 – стальной трубопровод; 2 – экран; 3 – бумажная изоляция; 4 – токоведущая жила; 5 – полукруглая проволока скольжения; 6 – масло; 7 – антикоррозийное покрытие

В настоящее время электротехнической промышленностью освоен выпуск кабелей с изоляцией из сшитого полиэтилена (ПЭ). Благодаря своей молекулярной структуре, такая изоляция обладает очень высокими термомеханическими свойствами и большой стойкостью к воздействию солнечной радиации и атмосферы. Кабели с изоляцией из сшитого полиэтилена на напряжения 6… 10 кВ изготовляются как трехжильными, так и одножильными. На напряжения 35…500 кВ такие кабели изготовляются одножильными.

Конструкция одножильного кабеля с изоляцией из сшитого ПЭ на напряжение 10 кB показана на рис. 5. Многопроволочная токоведущая жила 1 покрыта полупроводящей пластмассой 2. Изоляция из сшитого полиэтилена 3 также покрыта слоем полупроводящей пластмассы 4. Поверх экрана 5, выполненного из медных проволок, накладывается пластмассовая оболочка 6.

Кабель с изоляцией из сшитого полиэтилена

Рис. 5. Кабель с изоляцией из сшитого полиэтилена

В буквенном обозначении таких кабелей указывается материал жилы (А — алюминиевая, отсутствие буквы — медная); материал изоляции (Пв — сшитый полиэтилен); материал оболочки (П — полиэтилен, В — поливинилхлорид). У кабелей с усиленной полиэтиленовой оболочкой в конце обозначения ставится прописная буква «у»; у кабелей с дополнительной герметизацией — буква «г». В цифровом обозначении кабеля указывается число и сечение жил, сечение экрана и номинальное напряжение.

Благодаря высоким термомеханическим свойствам, кабели с изоляцией из сшитого полиэтилена допускают большие токовые нагрузки, чем кабели с бумажной пропитанной, обычной пластмассовой и резиновой изоляцией. Длительно допустимая температура жилы кабеля с изоляцией из сшитого полиэтилена составляет 90℃, для кабелей с бумажно-масляной изоляцией — 60℃. Для сравнения в табл. 4 приведены значения предельных допустимых токов для кабелей с изоляцией из сшитого полиэтилена и бумажномасляной изоляцией. Сравниваемые кабели имеют алюминиевые жилы, номинальное напряжение 10 кВ, одинаковый способ прокладки (в земляной траншее).

Таблица 4. Предельный допустимый ток жил кабелей

Изоляция кабеля Допустимый ток, А при сечении жилы, мм
35 50 70 95 120 150 185 240
Сшитый полиэтилен 145 170 210 250 280 320 360 415
бумажно-масляная 115 140 165 205 240 275 310 355

Кабели с изоляцией из сшитого полиэтилена изготовляются с сечением токоведущих жил до 1000 кв. мм.
