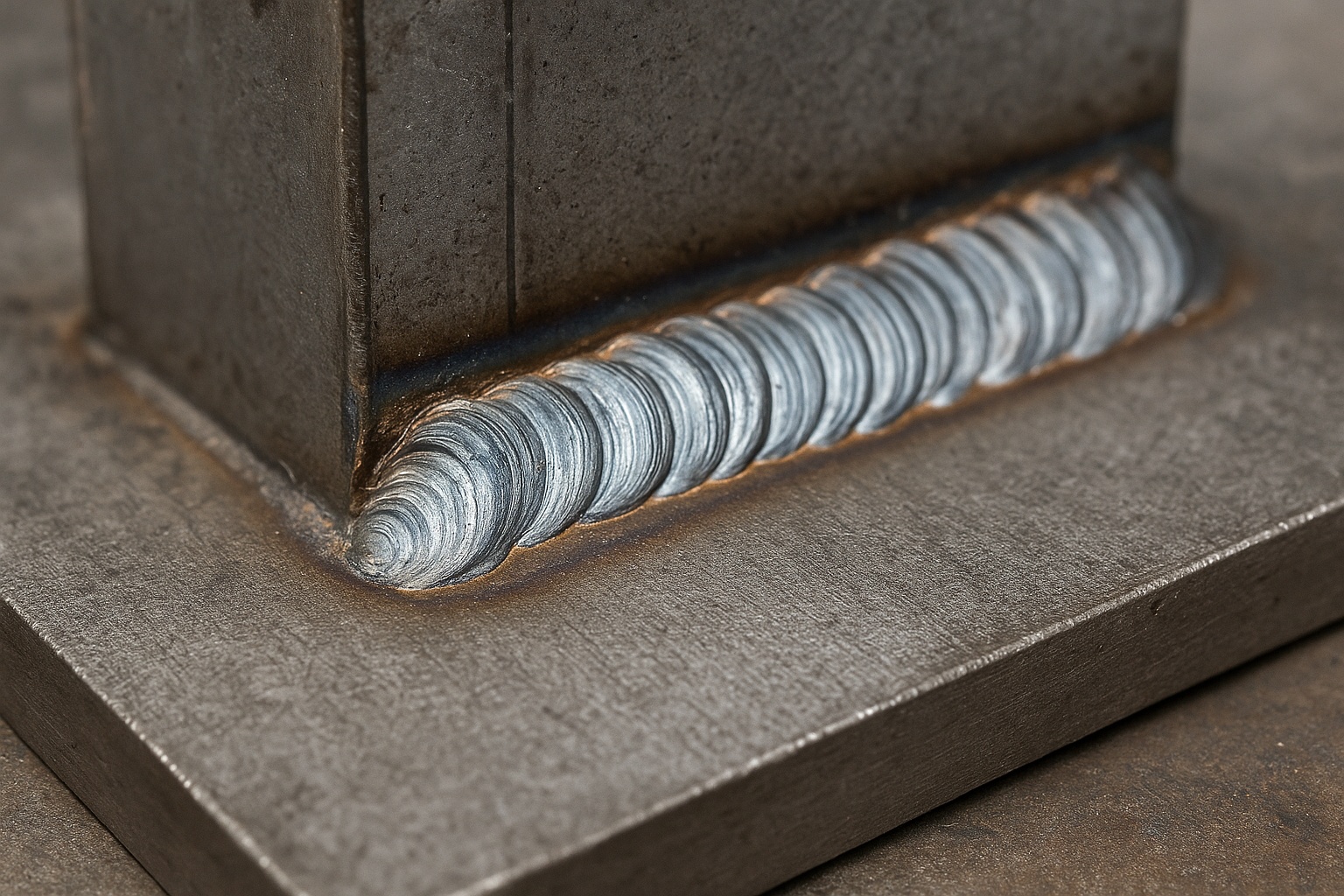

Сварка — фундаментальная технология, лежащая в основе современной промышленности, от возведения мостов до создания космических аппаратов. Однако прочность и надежность всей конструкции напрямую зависят от качества небольшого участка — сварного шва. Визуально идеальный шов может скрывать внутренние дефекты, способные привести к катастрофическим последствиям. Именно здесь на сцену выходит металлография — наука и искусство исследования внутренней структуры металлов. Металлографический анализ сварных соединений — это не просто процедура контроля, а глубокое исследование, позволяющее заглянуть внутрь металла, понять процессы, произошедшие при сварке, и дать точную оценку надежности соединения. Этот метод является краеугольным камнем в обеспечении качества, позволяя инженерам и технологам подтверждать правильность выбранных режимов сварки, материалов и технологий.
Данное исследование представляет собой комплексный процесс, который традиционно разделяют на два ключевых этапа: макроструктурный и микроструктурный анализ. Каждый из них решает свои задачи и предоставляет уникальный набор данных о состоянии сварного соединения, включающего металл шва, зону термического влияния (ЗТВ) и основной, не затронутый нагревом, металл.
1. Макроструктурный анализ: Общая картина сварного соединения
Исследование макроструктуры — это первый и основополагающий этап металлографического контроля. Его можно сравнить с общим осмотром у врача перед назначением более детальных анализов. Этот метод предназначен для предварительной, но чрезвычайно важной оценки общего качества сварного шва. Анализ проводится либо невооруженным глазом, либо с использованием лупы или стереомикроскопа с небольшим увеличением (обычно до 30 крат).
Объектом исследования служат специально подготовленные образцы — макрошлифы. Это поперечные или, реже, продольные сечения сварного соединения, поверхность которых прошла специальную обработку. Кроме того, ценную информацию о макроструктуре можно получить, изучая изломы образцов после проведения механических испытаний (например, на изгиб или разрыв).
Что позволяет выявить макроанализ?
Исследование макроструктуры является мощным инструментом для идентификации грубых и значительных дефектов, а также для оценки общей геометрии шва. С его помощью можно с высокой точностью установить:
- Геометрические параметры шва: его форму, ширину, высоту усиления, глубину провара.
- Структурное строение: четко разграничить металл шва, зону термического влияния и основной металл, увидеть границы между отдельными валиками при многослойной сварке.
- Наличие макродефектов:
- Непровары в корне шва или между валиками.
- Трещины (горячие и холодные), как в самом шве, так и в околошовной зоне.
- Поры и газовые раковины.
- Крупные шлаковые и неметаллические включения.
- Подрезы, наплывы и прочие дефекты формирования.
Проведение макроструктурного контроля регламентируется отраслевыми стандартами, одним из ключевых является ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры», который устанавливает общие требования к методике проведения анализа.
2. Подготовка образцов: Фундамент точного исследования
Достоверность результатов металлографического анализа на 90% зависит от правильности подготовки образца. Любая ошибка на этом этапе может привести к искажению реальной структуры металла и, как следствие, к неверным выводам. Процесс подготовки включает отбор проб, вырезку заготовок (темплетов) и изготовление непосредственно шлифов.
2.1. Отбор проб и вырезка темплетов
В терминологии металлографии важно различать несколько понятий:
- Проба — это репрезентативная часть контролируемого изделия (например, отрезок трубы или пластины со сварным швом), предназначенная для последующего изготовления образцов.
- Заготовка (темплет) — это часть пробы, вырезанная в непосредственной близости от интересующей зоны, которая подвергается дальнейшей механической обработке.
- Образец — это финальная часть заготовки, подготовленная для исследования (например, запрессованная в полимер шайба с подготовленной поверхностью шлифа).
Для исследования сварного соединения критически важен правильный выбор расположения и ориентации темплета. Как правило, для оценки провара и структуры ЗТВ используют поперечные шлифы, плоскость которых перпендикулярна оси шва. Продольные шлифы могут дать искаженную картину и применяются реже, в основном для изучения характера кристаллизации металла в сварочной ванне.
Чтобы исключить влияние нестабильных режимов в начале и конце сварки, образцы вырезают на расстоянии не менее 20…30 мм от краев шва. Вырезка может производиться двумя способами:
- Огневой (термический) способ: газовая, плазменная или лазерная резка. Это быстрый метод, но он сопряжен с сильным нагревом, который изменяет структуру металла в зоне реза. Поэтому при таком способе оставляют значительный припуск — 15…20 мм от линии реза до края будущего образца, который затем удаляется механически.
- Холодный (механический) способ: резка на металлорежущих станках (например, абразивно-отрезных) или гильотинных ножницах. Этот метод предпочтительнее, так как минимизирует нагрев и наклёп (упрочнение от пластической деформации). Припуск здесь меньше и зависит от толщины металла:
- до 4 мм: припуск 5 мм
- 4…20 мм: припуск 10 мм
- 20…35 мм: припуск 15 мм
- свыше 35 мм: припуск 20 мм
2.2. Монтаж и формовка образцов
После вырезки темплет обычно имеет небольшие размеры и неправильную форму, что неудобно для дальнейшей обработки. Поэтому его монтируют (заливают) в специальную оправку. Стандартная высота образца составляет 15…20 мм, а площадь исследуемой поверхности — 2…3 см2.
- Механические зажимы: Простой способ для тонколистовых материалов, где несколько образцов собираются в пакет и стягиваются болтами между двумя пластинами из коррозионно-стойкой стали.
- Заливка в легкоплавкие сплавы: Применяется реже, в основном для образцов сложной формы.
- Горячая запрессовка в полимеры: Самый распространенный метод. Образец помещается в пресс-форму и заливается термореактивной смолой (фенопластом, бакелитом). Процесс происходит под давлением 7…50 МПа и при температуре 140…220 °С. Метод быстр и обеспечивает высокую твердость и хорошее удержание кромок образца.
- Холодная заливка: Используются эпоксидные или акриловые смолы (например, стиракрил), которые полимеризуются при комнатной температуре после смешивания с отвердителем в течение 30…80 минут. Этот метод незаменим для материалов, чувствительных к нагреву.
Перед заливкой с образца обязательно удаляют заусенцы и притупляют острые кромки для безопасности и качественной подготовки.
3. Шлифование и полирование
Цель этого многоступенчатого процесса — получить идеально плоскую, гладкую, зеркальную поверхность без царапин и деформационного слоя, оставшегося после резки. Этот процесс включает последовательное шлифование и финишное полирование.
3.1. Абразивные материалы: Инструмент для обработки
Для обработки поверхности используются абразивные материалы — чрезвычайно твердые вещества природного (алмаз, корунд, наждак) или искусственного (синтетический алмаз, карбид кремния, электрокорунд) происхождения. Их основная характеристика — зернистость, которая определяет размер режущих зерен. Классификация зернистости абразивных материалов регламентируется ГОСТ 3647-80 «Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля».
Чем выше число в обозначении зернистости (например, 200), тем крупнее зерно. По мере уменьшения размера зерна число уменьшается (до 3), а затем переходит в микронный диапазон с индексом «М» (М63, М40 и т.д.).
Тип материала | Зернистость | Размер зерен основной фракции, мкм | Зернистость | Размер зерен основной фракции, мкм |
Шлифзерно | 200 | 2500…2000 | 40 | 500…400 |
160 | 2000…1600 | 32 | 400…315 | |
100 | 1250…1000 | 25 | 315…250 | |
63 | 800…630 | 20 | 250…200 | |
Шлифпорошки | 12 | 160…125 | 6 | 80…63 |
10 | 125…100 | 4 | 50…40 | |
Микропорошки | М63 | 63…50 | М28 | 28…20 |
М50 | 50…40 | М20 | 20…14 | |
М40 | 40…28 | М14 | 14…10 | |
Тонкие микропорошки | М10 | 10…7 | М7 | 7…5 |
М5 | 5…3 |
Кроме зернистости, абразивы характеризуются содержанием основной фракции (индексы В, П, Н, А), что определяет их качество и однородность.
Индекс зернистости | Минимальное содержание основной фракции, % | |||
Шлифзерно (200…16) | Шлифпорошки (12…3) | Микропорошки (М63…М14) | Тонкие микропорошки (М10…М5) | |
В (Высокое) | — | — | 60 | 55 |
П (Повышенное) | 55 | 55 | 50 | 45 |
Н (Нормальное) | 45-43 | 45-40 | 45-40 | 40 |
А (Допустимое) | 41-39 | 41-36 | 42-37 | 37 |
3.2. Процесс шлифования
Шлифование может производиться вручную или на специальных станках. Основной инструмент — шлифовальная бумага (шкурка), маркировка которой соответствует стандартам, таким как ГОСТ 10054-82 «Шкурка шлифовальная водостойкая. Технические условия».
Ключевой принцип шлифования: последовательный переход от крупнозернистой бумаги к мелкозернистой. После каждого этапа образец поворачивают на 90°. Это позволяет визуально контролировать процесс: шлифование на новом номере бумаги продолжают до тех пор, пока полностью не исчезнут риски (царапины) от предыдущего, более грубого абразива. Обязательным условием является обильное охлаждение водой для предотвращения перегрева образца и удаления продуктов шлифования.
3.3. Процесс полирования
Полирование — финишный этап, цель которого — удалить мельчайшие царапины после самого тонкого шлифования и придать поверхности зеркальный блеск. Существует два основных метода.
Механическое полирование
Производится на полировальных станках с использованием вращающихся дисков, обтянутых мягкой тканью (сукно, фетр). В качестве абразива применяются специальные пасты или суспензии.
- Пасты ГОИ и хромоалюминиевые: Это классический метод, представляющий собой химико-механическую обработку. Помимо абразивных частиц (оксид хрома, оксид алюминия), пасты содержат жировые компоненты (стеарин, олеиновая кислота), которые химически взаимодействуют с поверхностью, образуя легкоснимаемые пленки.
- Алмазные суспензии и пасты: Более современный и эффективный метод. Используются алмазные порошки различной зернистости (например, от 9 до 1 мкм), регламентированные ГОСТ 9206-80 «Порошки алмазные. Технические условия». Алмазное полирование обеспечивает более высокую скорость съема материала и лучшее качество поверхности.
Компонент | Пасты ГОИ (на основе оксида хрома) | Хромоалюминиевые пасты | ||||
Тонкая №1 | Средняя №2 | Грубая №3 | Тонкая | Средняя | Грубая | |
Оксид хрома (Cr2O3) | 72 | 76 | 86 | 32 | 35 | 37 |
Оксид алюминия (Al2O3) | — | — | — | 32 | 35 | 37 |
Стеарин | 24 | 20 | 12 | 30 | 24 | 20 |
Олеиновая кислота | 1,8 | 1,8 | — | 3 | 3 | 3 |
Керосин | 2 | 2 | 2 | 2 | 2 | 2 |
Сода (Na2CO3) | 0,2 | 0,2 | — | 1 | 1 | 1 |
Электролитическое полирование
Этот метод основан на анодном растворении металла в специальном электролите под действием постоянного тока. Выступы микрорельефа на поверхности растворяются быстрее, чем впадины, что приводит к ее выравниванию. Главное преимущество электрополировки — получение абсолютно бездеформационной поверхности, что критически важно для дальнейших исследований, например, в электронном микроскопе. Режимы полирования (плотность тока, напряжение, температура) подбираются индивидуально для каждого сплава.
4. Травление: Визуализация скрытой структуры
После полирования поверхность шлифа выглядит как зеркало, но структура на ней не видна. Чтобы ее проявить, применяют травление — контролируемое воздействие химических реактивов (растворов кислот, щелочей, солей) на поверхность образца. Принцип действия основан на разной скорости растворения различных структурных составляющих и границ зерен.
4.1. Макротравление
Для выявления макроструктуры используют агрессивные реактивы и глубокое травление. Это позволяет четко проявить границы шва и ЗТВ, линии сплавления, слои наплавки.
- Для углеродистых и никельсодержащих сталей: 50%-ный водный раствор азотной кислоты (HNO3).
- Для хромистых сталей: 50%-ный водный раствор соляной кислоты (HCl).
- Метод отпечатков (метод Баумана): Позволяет выявить распределение серы. Фотобумага, смоченная в растворе серной кислоты, прижимается к шлифу. В местах расположения сульфидов образуется сероводород, который реагирует с солями серебра на фотобумаге, оставляя темно-коричневый отпечаток.
4.2. Микротравление
Для исследования микроструктуры требуется значительно более деликатное, неглубокое травление. Реактивы здесь менее концентрированы и действуют избирательно.
- Для углеродистых и низколегированных сталей: Наиболее распространенным является 2-5%-ный раствор азотной кислоты в этиловом спирте (реактив «Ниталь»). Он травит границы зерен феррита и перлита.
- Для более тонкого выявления структуры: Растворы пикриновой кислоты в спирте (реактив «Пикраль»), которые лучше выявляют цементитную сетку.
- Для алюминиевых сплавов: 0,5%-ный водный раствор плавиковой кислоты (HF).
- Электролитическое травление: Как и полирование, этот метод обеспечивает очень равномерное и качественное выявление структуры, особенно для коррозионно-стойких и легированных сталей.
Состав электролита | Параметры режима | Назначение и условия | ||
Плотность тока, мА/см2 | Напряжение, В | Длительность, с | ||
Хлорная кислота (HClO4), ледяная уксусная кислота (CH3COOH) | 400…800 | 25…30 | 15…30 | Полирование аустенитных сталей, чистого железа при t = 20…30 °С |
Ортофосфорная кислота (H3PO4), триоксид хрома (CrO3), вода | 50…80 | — | 30 | Полирование алюминия при t = 60 °С |
Щавелевая кислота (H2C2O4), вода | 100 | 3…6 | 15 | Электролитическое травление легированных сталей |
Гидроксид калия (KOH), пикриновая кислота, вода | 25…50 | 5…6 | 30…120 | Электролитическое травление углеродистых сталей и чугуна |
5. Микроструктурный анализ: Глубокое погружение в металл
После травления подготовленный микрошлиф готов к главному — исследованию под металлографическим микроскопом. Этот этап позволяет получить детальную информацию, недоступную при макроанализе.
Исследование микроструктуры, проводимое при увеличениях от 50 до 2000 крат (а с помощью электронных микроскопов — до сотен тысяч крат), позволяет установить:
- Фазовый состав металла шва и различных участков ЗТВ (например, наличие феррита, перлита, бейнита, мартенсита).
- Размер и форму зерен, что напрямую влияет на механические свойства.
- Приблизительное содержание углерода и легирующих элементов по соотношению структурных составляющих.
- Качество термической обработки после сварки (если она проводилась).
- Наличие микродефектов: микротрещин, оксидных пленок по границам зерен, скоплений нитридов, сульфидов и других неметаллических включений.
- Оценить режим сварки: по структуре можно косвенно судить о скорости охлаждения и тепловложении.
Исследование начинают до травления для выявления микротрещин и неметаллических включений, которые лучше видны на нетравленой полированной поверхности. Затем, после травления, анализируют структуру по всему сечению соединения, отмечая ее изменения от центра шва к основному металлу.
6. Сравнение методов: Макро- и микроанализ
Для полного понимания различий и областей применения двух основных методов металлографического контроля приведем их сравнительную характеристику в виде таблицы.
Параметр сравнения | Макроструктурный анализ | Микроструктурный анализ |
---|---|---|
Основная цель | Оценка общей геометрии шва и выявление грубых дефектов. Предварительный контроль качества. | Детальное изучение фазового состава, размера зерна, тонких структур и микроскопических дефектов. |
Рабочее увеличение | 1x – 30x (невооруженный глаз, лупа, стереомикроскоп). | 50x – 2000x и выше (оптический, электронный микроскоп). |
Подготовка поверхности | Грубое шлифование (иногда достаточно обработки напильником и наждачной бумагой). | Многостадийное тонкое шлифование и финишное полирование до зеркального блеска. |
Процесс травления | Глубокое, с использованием концентрированных реактивов. | Неглубокое, поверхностное, с использованием слабых, избирательно действующих реактивов. |
Выявляемые дефекты и особенности | Непровары, макротрещины, поры, шлак, подрезы, форма шва, границы ЗТВ. | Микротрещины, неметаллические включения (оксиды, сульфиды), фазовый состав, перегрев/пережог структуры, размер зерна. |
7. Техника безопасности в металлографической лаборатории
Работа по подготовке металлографических шлифов связана с рядом опасностей: механических (вращающееся оборудование) и химических (едкие кислоты и щелочи). Строгое соблюдение техники безопасности является абсолютным приоритетом.
Основные правила:
- Рабочее место: Все операции, особенно связанные с травлением и использованием химикатов, должны проводиться в специально оборудованном помещении с принудительной вытяжной вентиляцией. Травление — только в вытяжном шкафу.
- Средства индивидуальной защиты (СИЗ): Обязательно использование халата, защитных очков и перчаток (при работе с химикатами — кислотостойких). Рукава одежды должны быть застегнуты.
- Механическая обработка: При работе на шлифовально-полировальных станках образец необходимо крепко и уверенно держать в руках, чтобы его не вырвало вращающимся диском. Оборудование должно иметь защитные кожухи и местные отсосы для абразивной пыли.
- Работа с химикатами:
- Приготовление растворов кислот и щелочей производится с использованием СИЗ (прорезиненный фартук, перчатки, очки).
- Правило разбавления серной кислоты: Всегда лить кислоту тонкой струей в холодную воду, а не наоборот! Вливание воды в концентрированную кислоту вызывает бурную реакцию с разбрызгиванием.
- Хранить едкие и ядовитые жидкости следует в специальной посуде с четкой маркировкой, вдали от источников тепла.
- Особую опасность представляют смеси кислот («царская водка») и электролиты на основе хлорной кислоты, которые могут быть взрывоопасны.
- Первая помощь: Лаборатория должна быть оснащена аптечкой и нейтрализующими растворами (например, раствор соды для кислотных ожогов и раствор слабой кислоты для щелочных).
Заключение
Металлографическое исследование сварных соединений — это мощный и незаменимый инструмент контроля качества, позволяющий перейти от внешнего осмотра к глубокому пониманию внутренних процессов. От правильности выбора режима сварки до оценки склонности металла к хрупкому разрушению — ответы на эти вопросы лежат в макро- и микроструктуре. Каждый этап, от вырезки темплета до финального анализа под микроскопом, требует аккуратности, знаний и строгого соблюдения методологии.
Современные тенденции развития металлографии связаны с автоматизацией процессов и цифровым анализом изображений. Программное обеспечение позволяет автоматически определять размер зерна, процентное соотношение фаз, подсчитывать количество неметаллических включений, что снижает влияние человеческого фактора и значительно ускоряет процесс анализа, делая его еще более точным и объективным.
