Стремительное развитие современного машиностроительного комплекса, ориентированного на выпуск высокотехнологичной и конкурентоспособной продукции, предъявляет беспрецедентно высокие требования к качеству на всех этапах производственного цикла. Особую роль в этом процессе играет заготовительное производство, где закладывается основа будущей детали. Любой скрытый дефект, допущенный на этой стадии, может привести к значительным финансовым потерям, срыву сроков и, что самое опасное, к отказам готовых изделий в процессе эксплуатации. Именно поэтому эффективность системы технического контроля (СТК) становится ключевым фактором успеха.
Современная система технического контроля — это не просто констатация факта брака. Это комплексная, проактивная структура, решающая целый спектр стратегических задач:
- Анализ первопричин: Глубокое выявление и анализ причин, приводящих к отклонениям качества заготовок от нормативных требований и нарушениям установленных технологических процессов.
- Разработка превентивных мер: Формирование и внедрение эффективных мероприятий, направленных на предотвращение брака и системное повышение качества продукции.
- Аудит технологической дисциплины: Проверка строгого соответствия режимов и последовательности выполнения технологических операций требованиям конструкторской и технологической документации.
- Входной контроль сырья: Установление полного соответствия качества исходных материалов (металлов, сплавов, формовочных смесей) спецификациям, требуемым для производства качественных заготовок.
Такое многообразие задач обуславливает применение широкого арсенала методов и средств контроля. Согласно ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения», система технического контроля определяется как совокупность средств контроля и исполнителей, которые взаимодействуют с объектом контроля по правилам, установленным в соответствующей документации. В машиностроении СТК классифицируется по множеству признаков, включая этап производства, полноту охвата и обязательность проведения (например, текущий и профилактический контроль).
1. Классификация методов и средств неразрушающего контроля (НК)
Центральное место в современной СТК занимают методы неразрушающего контроля (НК). К средствам неразрушающего контроля (СНК) относится сложная контрольно-измерительная аппаратура и технологии, использующие проникающие физические поля, излучения и вещества для получения исчерпывающей информации о состоянии, свойствах и целостности исследуемых объектов без их разрушения и вывода из эксплуатации.
Фундаментальным документом, регламентирующим данную область в Российской Федерации, является ГОСТ Р 56542-2019 «Контроль неразрушающий. Классификация видов и методов». Этот стандарт вводит единую, структурированную систему кодификации, где каждому методу НК присваивается уникальный шестиразрядный код, обеспечивая однозначность и унификацию в технической документации. Стандарт выделяет девять основных видов НК, представленных в таблице 1.
Внутри каждого вида методы детализируются по множеству критериев: характеру физического поля, способу его взаимодействия с объектом, первичному информативному параметру (например, время прохождения ультразвуковой волны или напряженность магнитного поля), а также по способу получения и представления результатов.
Таблица 1. Основные виды неразрушающего контроля согласно ГОСТ Р 56542-2019
| Индекс вида | Наименование вида контроля | Краткое описание принципа |
|---|---|---|
| 01 | Акустический (Ультразвуковой) | Основан на регистрации и анализе параметров упругих волн (колебаний), распространяющихся в объекте контроля. |
| 02 | Капиллярный | Базируется на проникновении индикаторных жидкостей (пенетрантов) в поверхностные несплошности материала. |
| 03 | Магнитный | Использует анализ взаимодействия собственного или внешнего магнитного поля с контролируемым объектом. |
| 04 | Оптический | Основан на регистрации и анализе параметров оптического излучения, взаимодействующего с объектом. |
| 05 | Радиационный | Применяет регистрируемое проникающее ионизирующее излучение (рентгеновское, гамма-излучение) после его взаимодействия с объектом. |
| 06 | Радиоволновый | Использует информацию от взаимодействия электромагнитных волн радиодиапазона с контролируемым объектом. |
| 07 | Тепловой | Основан на регистрации и анализе тепловых полей, возникающих на поверхности объекта. |
| 08 | Контроль герметичности (Течеискание) | Выявляет сквозные дефекты путем регистрации проникновения через них пробных веществ. |
| 09 | Электрический | Базируется на регистрации параметров электрического поля, взаимодействующего с объектом или возникающего в нем. |
С точки зрения технической реализации, все средства НК можно условно разделить на три технологических класса:
- Автономные приборы: Портативные или стационарные устройства, предназначенные для контроля одной или нескольких взаимосвязанных характеристик (например, портативный ультразвуковой дефектоскоп или твердомер).
- Комплексные системы: Автоматизированные линии и установки, спроектированные для многопараметрического контроля ключевых характеристик качества объекта в потоковом режиме.
- Интегрированные системы управления: Системы НК, встроенные непосредственно в технологический процесс для автоматического управления его параметрами на основе получаемых данных о качестве продукции (концепция «умного производства»).
В зависимости от решаемых задач, аппаратуру НК подразделяют на следующие группы:
- Дефектоскопы: Наиболее широкая группа приборов, предназначенная для обнаружения внутренних и поверхностных дефектов, нарушающих сплошность материала (трещины, поры, раковины, расслоения, непровары).
- Структуроскопы и анализаторы: Приборы для измерения физико-механических и структурных характеристик материала (магнитные и электрические параметры, твердость, химический состав, контроль глубины упрочненных слоев, содержание ферритной фазы).
- Средства технической диагностики: Системы мониторинга, предназначенные для прогнозирования состояния объекта и предсказания момента возникновения дефектов в процессе его эксплуатации (например, мониторинг роста усталостных трещин).
2. Сравнительный анализ ключевых методов неразрушающего контроля
Для правильного выбора метода контроля необходимо четко понимать его возможности, преимущества и ограничения. В таблице 2 представлен сравнительный анализ наиболее распространенных в машиностроении методов НК.
Таблица 2. Сравнение популярных методов НК
| Критерий | Акустический (УЗК) | Радиационный (РК) | Магнитный (МПК) | Капиллярный (ПВК) | Вихретоковый (ВТК) |
|---|---|---|---|---|---|
| Принцип действия | Анализ отражения и затухания ультразвуковых волн от несплошностей. | Анализ ослабления рентгеновского или гамма-излучения при прохождении через объект. | Регистрация полей рассеяния над дефектами в намагниченном объекте. | Проникновение индикаторной жидкости в поверхностные дефекты. | Анализ изменений вихревых токов, наводимых в объекте. |
| Обнаруживаемые дефекты | Внутренние и поверхностные трещины, поры, расслоения, неметаллические включения. | Объемные внутренние дефекты: поры, раковины, шлаковые включения, непровары. | Поверхностные и подповерхностные трещины, закаты, волосовины в ферромагнитных материалах. | Только поверхностные дефекты, имеющие выход на поверхность: трещины, поры. | Поверхностные трещины, изменения структуры, измерение толщины покрытий в электропроводящих материалах. |
| Преимущества | Высокая чувствительность к плоским дефектам (трещинам), безопасность, портативность, точность определения координат. | Наглядность результатов (снимки), высокая достоверность, применим к любым материалам. | Высокая производительность и чувствительность к поверхностным трещинам, относительно низкая стоимость. | Простота, наглядность, низкая стоимость, не зависит от материала и его магнитных свойств. | Высокая скорость, возможность автоматизации, бесконтактность, чувствительность к микротрещинам. |
| Недостатки | Сложность контроля объектов со сложной геометрией, требования к качеству поверхности, сложность расшифровки. | Радиационная опасность, высокая стоимость оборудования, малая чувствительность к плоским дефектам (трещинам). | Применим только к ферромагнитным материалам, требуется размагничивание после контроля. | Выявляет только поверхностные дефекты, трудоемкость подготовки поверхности, температурные ограничения. | Малая глубина контроля, сильная зависимость от свойств материала и геометрии объекта. |

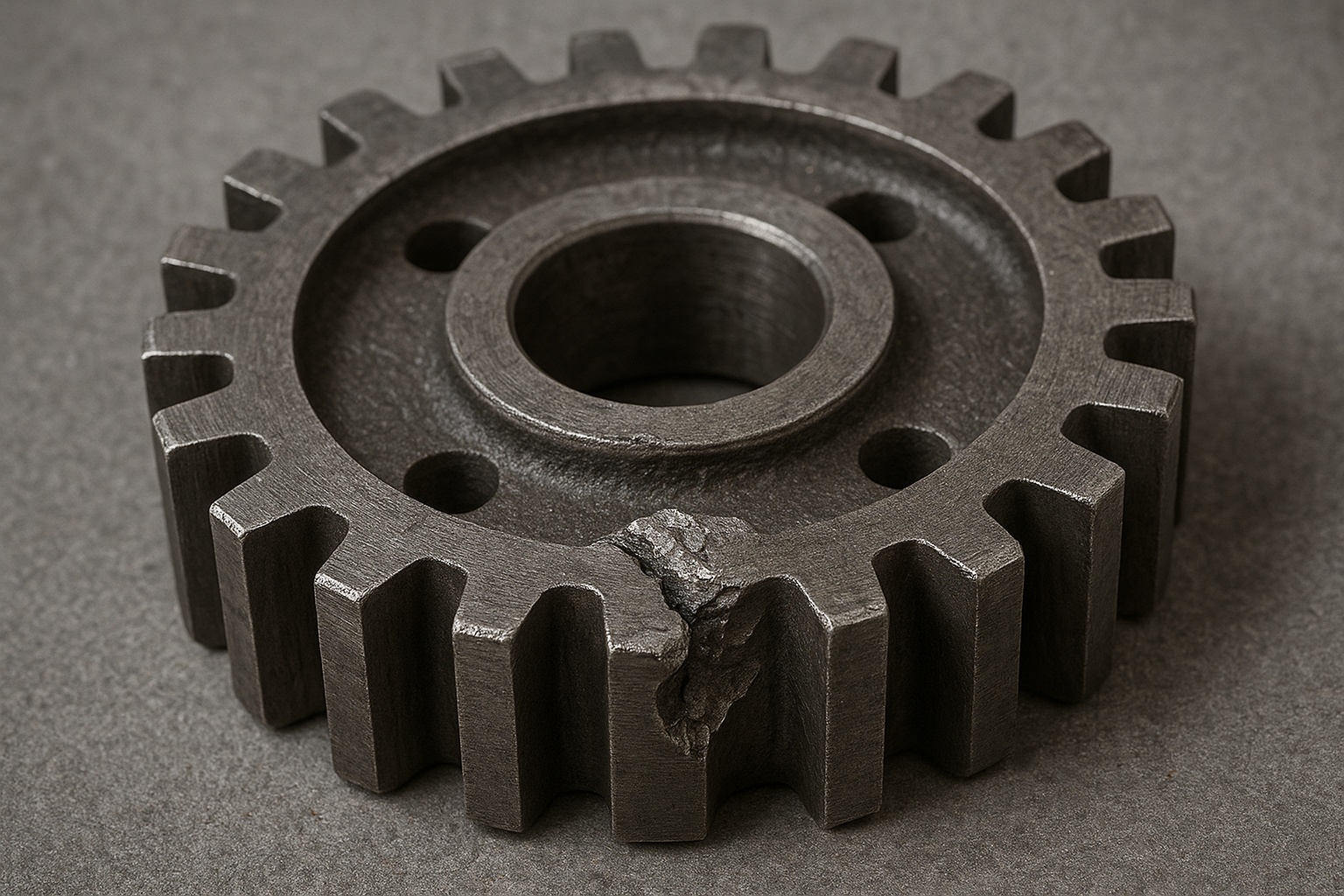

3. Типология дефектов заготовок и первопричины их появления
Эффективность контроля напрямую зависит от глубокого понимания природы дефектов, характерных для конкретного технологического процесса, будь то литье или обработка давлением. Классификация, термины и определения дефектов регламентируются отраслевыми стандартами, например, ГОСТ 19200-80 «Отливки из чугуна и стали. Термины и определения дефектов».
3.1. Дефекты литейного производства
Дефекты отливок по расположению разделяют на наружные (видимые невооруженным глазом) и внутренние, для обнаружения которых и требуются методы НК.
- Песчаные раковины: Открытые или скрытые полости в теле отливки, заполненные формовочной смесью. Возникают из-за низкой механической прочности формы или стержней, недостаточного уплотнения, обрушения элементов формы при заливке.
- Перекос: Смещение одной части отливки относительно другой. Причины: небрежная сборка литейной формы, износ центрирующих элементов оснастки, некорректная установка стержней.
- Недолив: Части отливки остаются незаполненными металлом. Происходит из-за низкой температуры расплава, плохой жидкотекучести, ошибок в проектировании литниковой системы или самой конструкции детали.
- Усадочные раковины: Открытые или закрытые полости с грубокристаллической, шероховатой поверхностью. Являются следствием объемной усадки металла при затвердевании без достаточного питания от прибылей.
- Газовые раковины: Полости с гладкой, чистой поверхностью округлой формы. Причины: недостаточная газопроницаемость формы, повышенная влажность смесей, высокая концентрация газов в расплавленном металле.
- Горячие и холодные трещины: Разрывы тела отливки. Горячие образуются при высоких температурах из-за затрудненной усадки и внутренних напряжений. Холодные — при остывании уже затвердевшей отливки. Причинами могут быть перегрев металла, ошибки в конструкции детали и литниковой системы.
3.2. Дефекты обработки металлов давлением (ковки и штамповки)
Дефекты поковок и штамповок могут возникать как из-за низкого качества исходного слитка, так и вследствие нарушений технологии нагрева и деформации. Терминология дефектов поверхности проката и поковок стандартизирована в ГОСТ 21014-88 «Прокат черных металлов. Термины и определения дефектов поверхности».
- Пережог: Неисправимый брак, характеризующийся окислением границ зерен металла. Возникает при сильном и длительном нагреве до температур, близких к точке плавления, что делает восстановление межкристаллитных связей невозможным.
- Перегрев (крупнозернистость): Образование крупной зернистой структуры из-за длительного или высокого нагрева. Приводит к снижению пластичности и вязкости металла (хрупкости). Дефект исправим термообработкой.
- Внутренние трещины и расслоения (флокены): Внутренние разрывы, часто возникающие на месте усадочных дефектов исходного слитка или из-за высокого содержания водорода. Могут приводить к полному расслоению поковки.
- Надрывы и рванины: Поверхностные трещины, образующиеся из-за неравномерного обжатия, пониженной пластичности металла или слишком низкой температуры ковки.
- Заковы: Дефект в виде прижатого к основной поверхности или закатанного в металл отслоения (участка с окалиной). Образуется при деформации заготовки с уже имеющимися дефектами поверхности.
- Угар: Потеря массы металла за счет образования окалины на поверхности при нагреве. Чрезмерный угар (более 2-3%) свидетельствует о нарушении режимов нагрева.
- Чернота и неточность формы: Геометрические дефекты, выражающиеся в несоответствии размеров поковки чертежу или наличии на поверхности участков, не затронутых механической обработкой из-за недостаточного припуска.
4. Выбор оптимальных методов контроля для различных типов дефектов
Ни один из существующих методов НК не является универсальным. Выбор конкретного метода или их комбинации — это сложная инженерная задача, зависящая от материала, геометрии объекта, условий контроля и, главное, от типа предполагаемых дефектов. В зависимости от потенциальной опасности, дефекты принято классифицировать на малозначительные (допустимые) и критические (недопустимые). К недопустимым относят дефекты, которые должны быть в обязательном порядке обнаружены и устранены.
Все методы НК являются косвенными, то есть о наличии дефекта судят по изменению физических характеристик материала. Эти изменения, регистрируемые приборами, служат основой для выявления и классификации дефектов. В таблице 3 приведена классификация контролируемых параметров, а в таблице 4 — сводные данные по выявляемости дефектов заготовок различными методами НК.
Таблица 3. Классификация контролируемых параметров в НК
| Группа | Характерные параметры |
|---|---|
| I | Параметры сплошности (контролируются дефектоскопами): наличие и характеристики раковин, трещин, пор, непроваров, расслоений и т.п. |
| II | Геометрические параметры: отклонения размеров от номинальных значений (длина, диаметр, толщина стенки, глубина поверхностного слоя, толщина покрытия). |
| III | Физико-механические и структурные свойства: удельная электропроводность, магнитная проницаемость, коэрцитивная сила, твердость, влажность, внутренние напряжения, химический состав, предел прочности. |
| IV | Динамические параметры (контролируются в процессе эксплуатации): эмиссия волн напряжения (акустическая эмиссия), скорость развития трещин, изменение напряжений, утончение стенки. |
Таблица 4. Эффективность обнаружения дефектов заготовок различными методами НК
| Вид дефекта | Оценка выявляемости дефектов методами НК (по 5-балльной шкале) | |||||
|---|---|---|---|---|---|---|
| ВЗ | Р | М | К | В | А | |
| Включения неметаллические и шлаковые | ||||||
| Флюсовые включения | 0 | 4 | 0 | 0 | 2 | 4 |
| Вмятины | 4 | 0 | 0 | 0 | 2 | 0 |
| Волосовины | 0 | 0 | 5 | 0 | 3 | 0 |
| Грубозернистость | 0 | 0 | 0 | 0 | 2 | 4 |
| Закаты | 2 | 0 | 0 | 2 | 3 | 3 |
| Заковы | 2 | 0 | 2 | 2 | 3 | 3 |
| Заливины | 4 | 0 | 0 | 0 | 2 | 0 |
| Ликвация (дентритная, зональная) | 0 | 2 | 0 | 0 | 0 | 0 |
| Флокены | 0 | 0 | 4 | 0 | 0 | 4 |
| Перегрев | 0 | 0 | 3 | 0 | 3 | 3 |
| Пережог | 0 | 0 | 3 | 0 | 3 | 3 |
| Механические повреждения поверхности | 4 | 0 | 0 | 0 | 0 | 0 |
| Пористость газовая | 0 | 4 | 2 | 2 | 4 | 3 |
| Пресс-утяжины | 0 | 4 | 0 | 0 | 0 | 5 |
| Прижоги (шлифовочные) | 0 | 0 | 5 | 0 | 3 | 0 |
| Пузыри газовые | 0 | 0 | 0 | 0 | 0 | 3 |
| Пятна мягкие (участки с низкой твердостью) | 0 | 0 | 0 | 0 | 4 | 0 |
| Разрывы внутренние | 0 | 1 | 0 | 0 | 0 | 4 |
| Раковины усадочные | 0 | 4 | 0 | 0 | 0 | 4 |
| Расслоения | 0 | 0 | 0 | 0 | 0 | 5 |
| Рыхлота усадочная | 0 | 4 | 0 | 2 | 0 | 3 |
| Растрескивание при хранении | 3 | 0 | 4 | 4 | 4 | 4 |
| Рванины | 5 | 0 | 0 | 4 | 4 | 4 |
| Риски | 4 | 0 | 0 | 4 | 4 | 2 |
| Скворечники (внутренние рванины) | 2 | 4 | 0 | 0 | 2 | 4 |
| Трещины (водородные, горячие и др.) | 0 | 3 | 5 | 5 | 5 | 5 |
| Примечание: Обозначения методов: ВЗ – визуальный; Р – радиационный; М – магнитный; К – капиллярный; В – вихретоковый (электромагнитный); А – акустический (ультразвуковой). Оценка выявляемости дефектов дана по пятибалльной шкале, где 5 — максимальная эффективность. | ||||||
Заключение: Будущее технического контроля
Вероятность выявления дефекта и, следовательно, надежность всего производственного процесса, может быть повышена только при системном подходе. Он включает в себя обработку статистических данных контроля, правильный выбор наиболее эффективных средств НК и постоянное совершенствование технологических процессов.
В перспективе развитие систем технического контроля движется в сторону полной автоматизации и интеллектуализации. Внедрение роботизированных комплексов для выполнения рутинных операций контроля, использование искусственного интеллекта и машинного обучения для автоматического распознавания дефектов (ADR) на рентгеновских снимках и ультразвуковых сканах, а также интеграция систем НК с цифровыми двойниками изделий — это уже не научная фантастика, а наступающая реальность. Такой подход позволит перейти от простого обнаружения брака к предиктивному анализу и предотвращению появления дефектов, выводя качество в машиностроении на принципиально новый уровень.
