Правила монтажа конструкций

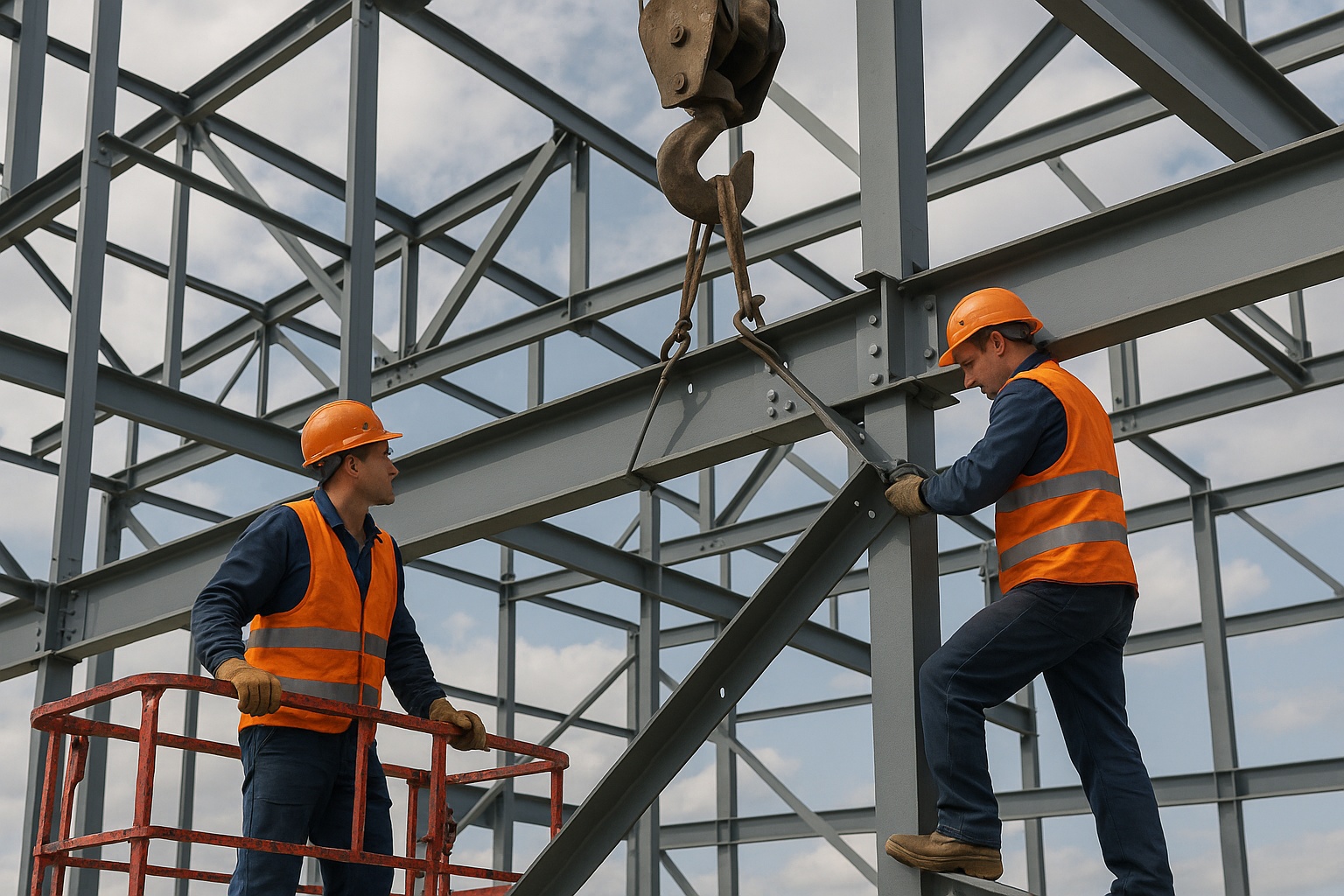

Монтаж стальных конструкций. Подготовка конструкций к монтажу

Конструкции, поставляемые на монтаж, должны соответствовать требованиям действующих норм и правил.

Исполнительными рабочими чертежами должны быть чертежи КМД. Деформированные конструкции следует выправить. Правка может быть выполнена без нагрева поврежденного элемента (холодная правка) либо с предварительным нагревом (правка в горячем состоянии) термическим или термомеханическим методом. Холодная правка допускается только для плавно деформированных элементов.

Решение об усилении поврежденных конструкций или замене их новыми должна выдать организация — разработчик проекта.

Холодную правку конструкций следует проводить способами, исключающими образование вмятин, выбоин и других повреждений на поверхности проката.

При монтажных работах запрещаются ударные воздействия на сварные конструкции из сталей:

  • с пределом текучести 390 МПа (40 кгс/мм2) и менее — при температуре ниже –25 °С;
  • с пределом текучести свыше 390 МПа (40 кгс/мм2) — при температуре ниже 0 °С.

Укрупнительная сборка

Если в рабочих чертежах нет специальных требований, то предельные отклонения размеров, определяющих собираемость конструкций (длина элементов, расстояние между группами монтажных отверстий), при сборке отдельных конструктивных элементов и блоков не должны превышать величин, приведенных в табл. 3.12 и в действующих нормах и правилах.

Таблица 12. Предельные отклонения размеров, определяющих собираемость конструкций

Интервалы номиналь­ных размеров, ммПредельные отклонения, ±ммКонтроль (метод, объем, вид регистрации)
линейных

размеров

равенства

диагоналей

От 2500 до 4000512Измерительный, каждый конструктивный элемент и блок, журнал работ
От 4000 до 8000615
От 8000 до 16 000820
От 16 000 до 25 0001025
От 25 000 до 40 0001230

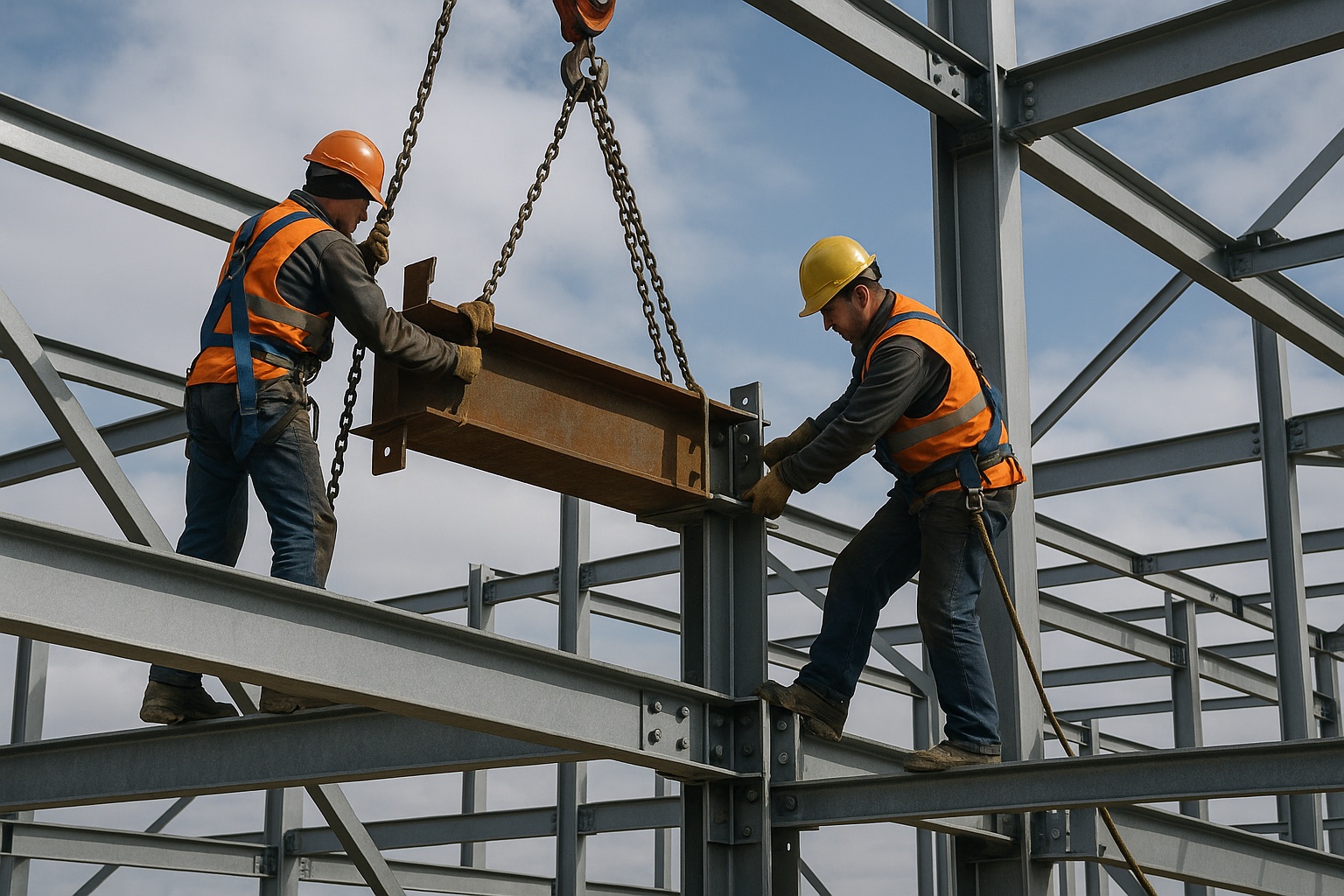

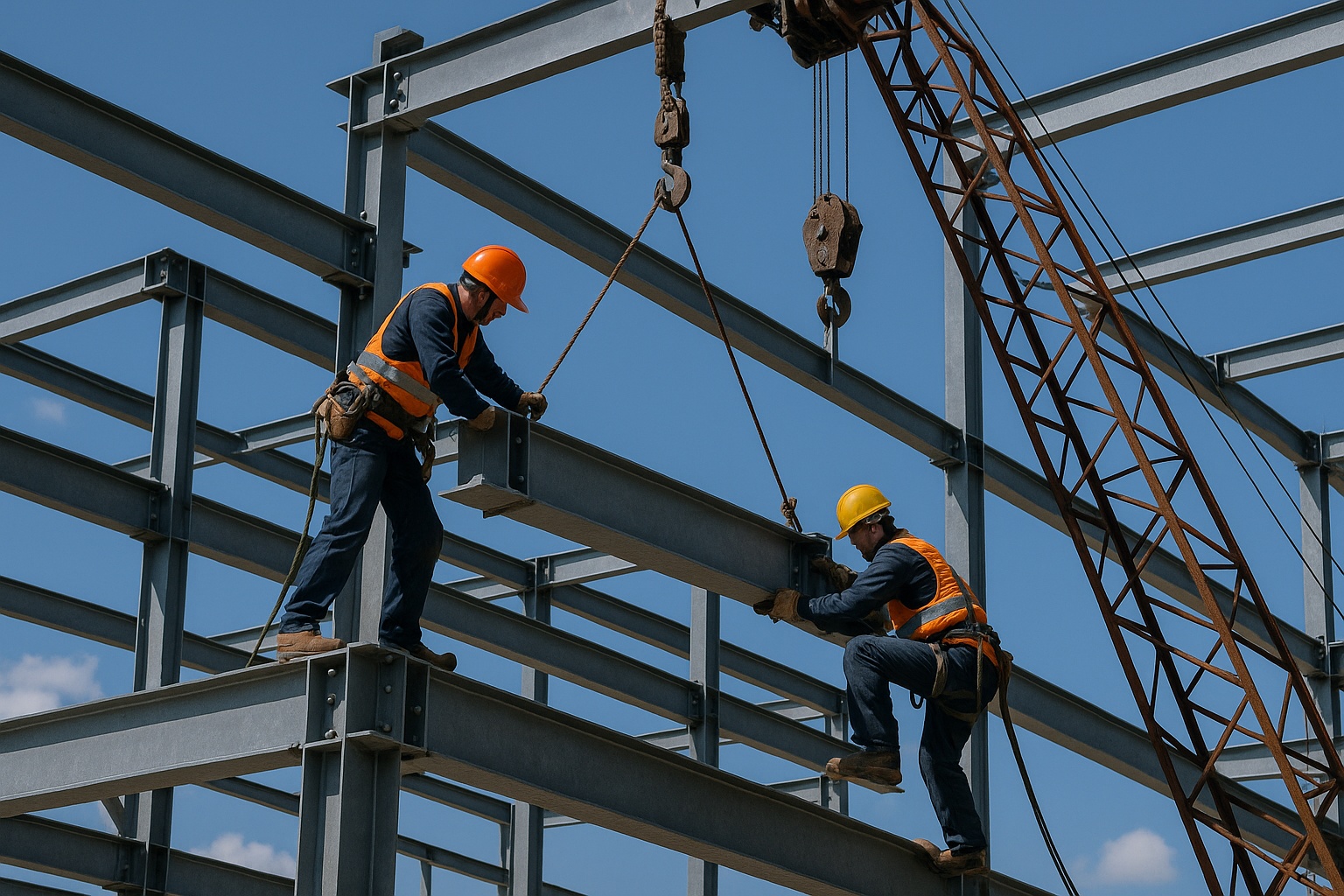

Установка, выверка и закрепление

Проектное закрепление конструкций (отдельных элементов и блоков), установленных в проектное положение, с монтажными соединениями на болтах следует выполнять сразу после инструментальной проверки точности положения и выверки конструкций, кроме случаев, оговоренных в ППР.

Количество болтов и пробок для временного крепления конструкций нужно рассчитывать; во всех случаях болтами должна быть заполнена 1/3 и пробками 1/10 всех отверстий, но не менее двух.

Конструкции с монтажными сварными соединениями надлежит закреплять в два этапа — сначала временно, затем по проекту. Способ временного закрепления должен быть указан в проекте.

Соответствие каждого блока проекту и возможность выполнения на нем смежных работ необходимо оформлять актом с участием представителей монтажной организации, собравшей конструкции блока, и организации, принимающей блок для последующих работ.

Балки путей подвесного транспорта и другие элементы, опирающиеся на конструкции покрытия (мостики для обслуживания светильников, балки и монорельсы для эксплуатационных ремонтов кранов с площадками обслуживания), целесообразно устанавливать при сборке блоков.

Блоки покрытий из конструкций типа «структур» нужно собирать по специальным инструкциям.

Монтажные соединения на болтах без контролируемого натяжения

При сборке соединений отверстия в деталях конструкций должны быть совмещены и детали зафиксированы от смещения сборочными пробками (не менее двух), а пакеты плотно стянуты болтами. В соединениях с двумя отверстиями сборочную пробку устанавливают в одно из них.

В собранном пакете болты заданного в проекте диаметра должны пройти в 100 % отверстий. Допускается прочистка 20 % отверстий сверлом, диаметр которого равен диаметру отверстия, указанному в чертежах. При этом в соединениях с работой болтов на срез и соединенных элементов на смятие допускается чернота (несовпадение отверстий в смежных деталях собранного пакета) до 1 мм — в 50 % отверстий, до 1,5 м — в 10 % отверстий.

При несоблюдении этого требования с разрешения организации — разработчика проекта следует рассверлить отверстия на ближайший больший диаметр с установкой болта соответствующего диаметра.

В соединениях с работой болтов на растяжение, а также в соединениях, где болты установлены конструктивно, чернота не должна превышать разности диаметров отверстия и болта.

Запрещается применение болтов и гаек, не имеющих клейма предприятияизготовителя и маркировки, обозначающей класс прочности.

Под гайки болтов нужно устанавливать не более двух круглых шайб (ГОСТ 11371-78). Допускается установка одной такой же шайбы под головку болта.

В необходимых случаях следует устанавливать косые шайбы (ГОСТ 10906- 78).

Резьба болтов не должна входить вглубь отверстия более чем наполовину толщины крайнего элемента пакета со стороны гайки.

Решения по предупреждению самоотвинчивания гаек — постановка пружинной шайбы (ГОСТ 6402-70) или контргайки — должны быть указаны в рабочих чертежах.

Применение пружинных шайб не допускается при овальных отверстиях, при разности диаметров отверстия и болта более 3 мм, а также при совместной установке с круглой шайбой (ГОСТ 11371-78).

Запрещается стопорение гаек путем забивки резьбы болта или приварки их к стержню болта.

Гайки и контргайки следует закручивать до отказа от середины соединения к его краям.

Головки и гайки болтов, в том числе фундаментных, после затяжки должны плотно (без зазоров) соприкасаться с плоскостями шайб или элементов конструкций, а стержень болта выступать из гайки не менее чем на 3 мм.

Плотность стяжки собранного пакета надлежит проверять щупом толщиной 0,3 мм, который в пределах зоны, ограниченной шайбой, не должен проходить между собранными деталями на глубину более 20 мм.

Качество затяжки постоянных болтов следует проверять остукиванием их молотком массой 0,4 кг, при этом болты не должны смещаться.

Монтажные соединения на высокопрочных болтах с контролируемым натяжением

К выполнению соединений на болтах с контролируемым натяжением могут быть допущены рабочие, прошедшие специальное обучение, подтвержденное соответствующим удостоверением.

В сдвигоустойчивых соединениях соприкасающиеся поверхности деталей должны быть обработаны способом, предусмотренным в проекте.

С поверхностей, подлежащих и не подлежащих обработке стальными щетками, необходимо предварительно удалить масляные загрязнения.

Состояние поверхностей после обработки и перед сборкой нужно контролировать и фиксировать в журнале.

До сборки соединений обработанные поверхности необходимо предохранять от попадания на них грязи, масла, краски и образования льда. При несоблюдении этого требования или начале сборки соединения по прошествии более 3 суток после подготовки поверхностей их обработку следует повторить.

Перепад поверхностей (депланация) стыкуемых деталей свыше 0,5 и до 3 мм должен быть ликвидирован механической обработкой — образованием плавного скоса с уклоном не круче 1:10.

При перепаде свыше 3 мм необходимо устанавливать прокладки требуемой толщины, обработанные тем же способом, что и детали соединения. Применение прокладок подлежит согласованию с организацией — разработчиком проекта.

Отверстия в деталях при сборке должны быть совмещены и пробками зафиксированы от смещения. Количество пробок определяют расчетом на действие монтажных нагрузок, но их должно быть не менее 10 % при числе отверстий 20 и более и не менее двух — при меньшем количестве отверстий.

В собранном пакете, зафиксированном пробками, допускается чернота (несовпадение отверстий), не препятствующая свободной без перекоса постановке болтов. Калибр диаметром на 0,5 мм больше номинального диаметра болта должен пройти в 100 % отверстий каждого соединения.

Разрешается прочистка отверстий плотно стянутых пакетов сверлом, диаметр которого равен номинальному диаметру отверстия, при условии, что чернота не превышает разницы номинальных диаметров отверстия и болта.

Применение воды, эмульсий и масла при прочистке отверстий запрещается. Запрещается применение болтов, не имеющих на головке заводской маркировки временного сопротивления, клейма предприятия-изготовителя, условного обозначения номера плавки, а на болтах климатического исполнения ХЛ (по ГОСТ 15150-69) — также букв «ХЛ».

Перед установкой болты, гайки и шайбы должны быть подготовлены.

Заданное проектом натяжение болтов следует обеспечивать затяжкой гайки или вращением головки болта до расчетного момента закручивания, поворотом гайки на определенный угол либо другим способом, гарантирующим получение заданного усилия натяжения.

Порядок натяжения должен исключать образование неплотностей в стягиваемых пакетах.

Динамометрические ключи для натяжения и контроля натяжения высокопрочных болтов необходимо тарировать не реже одного раза в смену при отсутствии механических повреждений, а также после каждой замены контрольного прибора или ремонта ключа.

Расчетный момент закручивания М, необходимый для натяжения болта, следует определять по формуле

где К — среднее значение коэффициента закручивания, установленное для каждой партии болтов в сертификате предприятия-изготовителя либо определяемое на монтажной площадке с помощью контрольных приборов;

Р — расчетное натяжение болта, заданное в рабочих чертежах, Н (кгс);

d — номинальный диаметр болта, м.

Натяжение болтов по углу поворота гайки следует производить в таком порядке:

  • затянуть вручную все болты в соединении до отказа монтажным ключом с длиной рукоятки 0,3 м;
  • повернуть гайки болтов на угол 180° ± 30°.

Указанный метод применим для болтов диаметром 24 мм при толщине пакета до 140 мм и количестве деталей в пакете до семи.

Согласно ГОСТ 22355-77 под головку высокопрочного болта и высокопрочную гайку должно быть установлено по одной шайбе. Допускается при разности диаметров отверстия и болта не более 4 мм установка одной шайбы

только под элемент (гайку или головку болта), вращение которого обеспечивает натяжение болта.

Гайки, затянутые до расчетного крутящего момента или поворотом на определенный угол, дополнительно ничем не следует закреплять.

После натяжения всех болтов в соединении старший рабочий-сборщик (бригадир) обязан в предусмотренном месте поставить клеймо (присвоенный ему номер или знак). Натяжение болтов нужно контролировать: при количестве болтов в соединении до 4 — все болты, от 5 до 9 — не менее трех болтов, 10 и более —10 % болтов, но не менее трех в каждом соединении.

Фактический момент закручивания должен быть не менее расчетного, определенного по формуле выше, и не превышать его более чем на 20 %. Отклонение угла поворота гайки допускается в пределах 30.

При обнаружении хотя бы одного болта, не удовлетворяющего этим требованиям, контролю подлежит удвоенное количество болтов. При обнаружении при повторной проверке одного болта с меньшим значением крутящего момента или с меньшим углом поворота гайки необходимо проконтролировать все болты с доведением момента закручивания или угла поворота гайки каждого до требуемой величины.

Щуп толщиной 0,3 мм не должен входить в зазоры между деталями соединения.

После контроля натяжения и приемки соединения все наружные поверхности стыков, включая головки болтов, гайки и выступающие из них части резьбы болтов должны быть очищены, огрунтованы, окрашены, а щели в местах перепада толщин и зазоры в стыках зашпатлеваны.

Все работы по натяжению и контролю натяжения нужно регистрировать в журнале выполнения соединений на болтах с контролируемым натяжением.

Болты во фланцевых соединениях должны быть натянуты на усилия, указанные в рабочих чертежах, вращением гайки до расчетного момента закручивания. Контролю натяжения подлежат 100 % болтов.

Фактический момент закручивания должен быть не менее расчетного, определенного по указанной формуле, и не превышать его более чем на 10 %.

Зазор между соприкасаемыми плоскостями фланцев в местах расположения болтов не допускается. Щуп толщиной 0,1 мм не должен проникать в зону радиусом 40 мм от оси болта.

Монтажные соединения на высокопрочных дюбелях

К руководству работами и выполнению соединений на дюбелях могут быть допущены лица, прошедшие обучение, подтвержденное соответствующим удостоверением.

При производстве работ важно соблюдать инструкции по эксплуатации пороховых монтажных инструментов, регламентирующие порядок их ввода в эксплуатацию, правила эксплуатации, технического обслуживания, требования безопасности, хранения, учета и контроля пистолетов и монтажных патронов к ним.

Перед началом работы нужно выполнить контрольную пристрелку с внешним осмотром и оценкой качества соединения для уточнения мощности выстрела (номера патрона).

Расстояние от оси дюбеля до края опорного элемента должно быть не менее 10 мм в любом направлении.

При необходимости установки рядом двух дюбелей минимальное расстояние между ними определяется условием расположения стальных шайб впритык друг к другу.

Установленный дюбель должен плотно прижимать шайбу к закрепляемой детали, а закрепляемую деталь — к опорному элементу. При этом цилиндрическая часть стержня дюбеля не должна выступать над поверхностью стальной шайбы.

Плотность прижатия проверяют визуально при операционном (100 %) и приемочном контроле (выборочно не менее 5 %) дюбелей.

Испытание конструкций и сооружений

Метод, схему и программу проведения испытания надлежит приводить в проекте, а порядок проведения — разрабатывать в специальном ППР или разделе этого проекта.

ППР на испытания подлежит согласованию с дирекцией действующего или строящегося предприятия и генподрядчиком.

Персонал, назначенный для проведения испытаний, может быть допущен к работе только после прохождения специального инструктажа.

Испытания конструкций должна проводить комиссия в составе представителей заказчика (председатель), генподрядной и субподрядной монтажной организации, а в случаях, предусмотренных проектом, — и представителя проектной организации. Приказ о назначении комиссии издает заказчик.

Перед испытанием монтажная организация предъявляет комиссии документацию в соответствии с действующими нормами и правилами, комиссия осматривает конструкции и устанавливает их готовность к испытаниям.

На все время испытаний необходимо установить границу опасной зоны, в пределах которой недопустимо нахождение людей, не связанных с испытаниями.

Во время повышения и снижения нагрузок лица, занятые испытаниями, а также контрольные приборы, необходимые для проведения испытаний, должны находиться за пределами опасной зоны либо в надежных укрытиях.

Конструкции, находящиеся при испытании под нагрузкой, запрещается остукивать, а также ремонтировать их и исправлять дефекты.

Выявленные в ходе испытания дефекты следует устранить, после чего испытание повторить или продолжить. По результатам испытаний должен быть составлен акт.

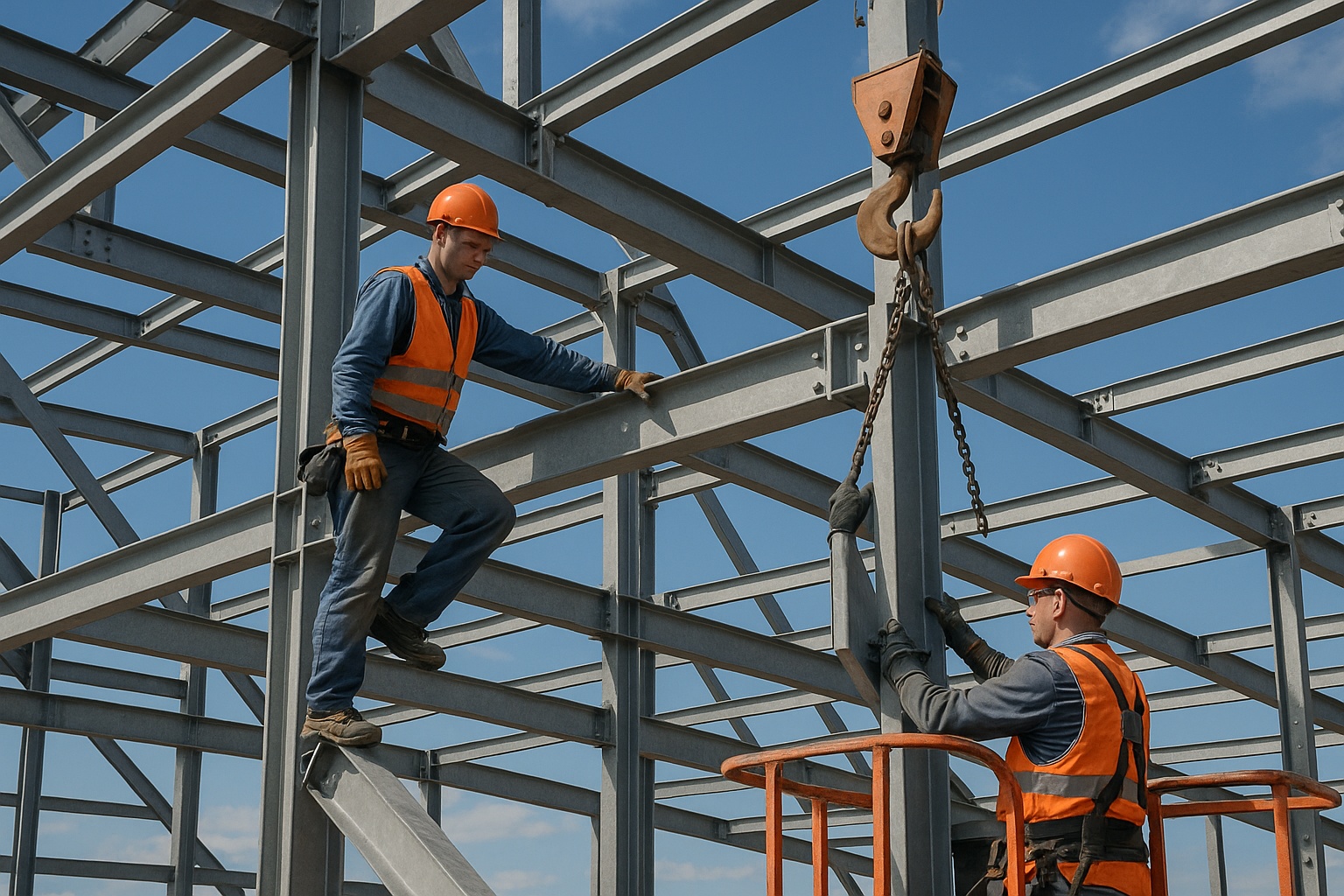

Дополнительные правила монтажа конструкций одноэтажных зданий

Настоящие дополнительные правила распространяются на монтаж и приемку конструкций одноэтажных зданий (в том числе покрытий типа «структур», крановых эстакад и др.).

Подкрановые балки пролетом 12 м по крайним и средним рядам колонн здания нужно укрупнить в блоки вместе с тормозными конструкциями и крановыми рельсами, если они не поставлены блоками предприятием-изготовителем.

При возведении каркаса зданий необходимо соблюдать следующую очередность и правила установки конструкций.

1. Установить первыми в каждом ряду на участке между температурными швами колонны, между которыми расположены вертикальные связи, закрепить их фундаментными болтами, а также расчалками, если они предусмотрены в ППР.

2. Раскрепить первую пару колонн связями и подкрановыми балками (в зданиях без подкрановых балок — связями и распорками).

3. Если такой порядок невыполним, то первую пару монтируемых колонн следует раскрепить согласно ППР.

4. Установить после каждой очередной колонны подкрановую балку или распорку, а в связевой панели — предварительно связи.

5. Разрезные подкрановые балки пролетом 12 м нужно устанавливать блоками, неразрезные — элементами, укрупненными согласно ППР.

6. Установку конструкций покрытия начинать с панели, в которой расположены горизонтальные связи между стропильными фермами, а при их отсутствии очередность установки должна быть указана в ППР.

7. Устанавливать конструкции покрытия блоками.

8. При поэлементном способе временно раскрепить первую пару стропильных ферм расчалками, а каждую очередную ферму — расчалками или монтажными распорками по ППР.

9. Снимать расчалки и монтажные распорки разрешается только после закрепления и выверки положения стропильных ферм, установки и закрепления в связевых панелях вертикальных и горизонтальных связей, в рядовых панелях — распорок по верхним и нижним поясам стропильных ферм, а при отсутствии связей — после крепления стального настила.

Укладка стального настила допускается только после приемки работ по установке, проектному закреплению всех элементов конструкции на закрываемом настилом участке покрытия и окраски поверхностей, к которым примыкает настил.

Листы профилированного настила следует укладывать и осаживать (в местах нахлестки) без повреждения цинкового покрытия и искажения формы. Металлический инструмент нужно укладывать только на деревянные подкладки во избежание нарушения защитного покрытия.

При поэлементном способе монтажа балки путей подвесного транспорта, а также монтажные балки для подъема мостовых кранов необходимо устанавливать вслед за конструкциями, к которым они должны быть закреплены, до укладки настила или плит покрытия.

Крановые пути (мостовых и подвесных кранов) каждого пролета необходимо выверять и закреплять по проекту после проектного закрепления несущих конструкций каркаса этого пролета на всей длине или на участке между температурными швами.

Монтаж деревянных конструкций

При приемке клееных деревянных конструкций следует учитывать требования ГОСТ 20850-84.

Конструкции, имеющие или получившие при транспортировании и хранении дефекты и повреждения, устранение которых в условиях стройплощадки не допускается (например, расслоение клеевых соединений, сквозные трещины и т. д.), запрещается монтировать до заключения проектной организации-разработчика. В заключении выносится решение о возможности применения, необходимости усиления поврежденных конструкций или замене их новыми.

Сборные несущие элементы деревянных конструкций предприятие-изготовитель должно поставлять на строительную площадку комплектно, вместе с ограждающими конструкциями, кровельными материалами и всеми деталями, необходимыми для выполнения проектных соединений, — накладками,

крепежными болтами, затяжками, подвесками, стяжными муфтами, элементами связей и т. п., обеспечивающими возможность монтажа объекта захватками с устройством кровли.

Плиты покрытий и стеновые панели должны поставляться укомплектованными типовыми крепежными элементами, деталями подвесок (для плит подвесного потолка), материалами для заделки стыков.

ПРИМЕЧАНИЕ

Ответственность за комплектацию и сроки поставки конструкций несет предприятие — изготовитель деревянных элементов конструкций.

При выполнении работ по складированию, перевозке, хранению и монтажу деревянных конструкций следует учитывать их специфические особенности:

  • необходимость защиты от длительных атмосферных воздействий, в связи с чем при производстве работ нужно предусматривать монтаж здания по захваткам, включающий последовательное возведение несущих конструкций, ограждающих конструкций и кровли в короткий срок;
  • минимально возможное количество операций по кантовке и перекладыванию деревянных конструкций в процессе погрузки, выгрузки и монтажа.

Конструкции или их элементы, обработанные огнезащитными составами на основе солей, необходимо хранить в условиях, предотвращающих конструкции от увлажнения и вымывания солей.

Несущие деревянные конструкции зданий надлежит монтировать в максимально укрупненном виде: в виде полурам и полуарок, полностью собранных арок, секций или блоков, включая покрытия и кровлю.

Укрупнительную сборку деревянных конструкций с затяжкой необходимо производить только в вертикальном положении, без затяжки — в горизонтальном положении.

Установку накладок в коньковых узлах конструкций надлежит выполнять после достижения плотного примыкания стыкуемых поверхностей по заданной площади.

К монтажу конструкций в сборных элементах следует приступать только после подтяжки всех металлических соединений и устранения дефектов, возникающих при транспортировании и хранении.

При контакте деревянных конструкций с кирпичной кладкой, грунтом, монолитным бетоном и т. п. до начала монтажа необходимо выполнить предусмотренные проектом изоляционные работы.

Допуски и отклонения, характеризующие точность строительных и монтажных работ, назначаются проектом производства работ в зависимости от заданного класса точности (определяемого функциональными, конструктивными, технологическими и экономическими требованиями) и определяются по ГОСТ 21779-82. Остальные отклонения не должны превышать указанных в табл. 13.

Таблица 13. Предельные отклонения в деревянных конструкциях

Технические требованияПредельные отклоненияКонтроль (метод, объем, вид  регистрации)
1. Отклонение глубины врубок от проектной±2 ммИзмерительный, каждый элемент
2. Отклонение в расстояниях между центрами рабочих болтов, нагелей, шпонок в соединениях относительно проектных:Измерительный, выборочный
для входных отверстий±2 мм
для выходных отверстий поперек волокон2 % толщины пакета, но не более 5 мм
для выходных отверстий вдоль волокон4 % толщины пакета, но не более 10 мм
3. Отклонение в расстояниях между центрами гвоздей со стороны забивки в гвоздевых соединениях±2 ммТо же
4. Отклонение граней: венцов рубленых стен от горизонтали на 1 м длины и стен перегородок от вертикали на 1 м высоты±3 ммИзмерительный, в каждом венце

Монтаж деревянных балок, арок, рам и ферм следует проводить в соответствии с ППР, разработанным специализированной организацией.

Монтаж арок и рам с соединениями на рабочих болтах или нагелях нужно производить с закрепленными опорными узлами.

Монтаж деревянных конструкций пролетом 24 м и более должен выполняться только специализированной монтажной организацией.

Сборку деревянных ферм необходимо производить со строительным подъемом, создаваемым на строительной площадке и определяемым проектом.

Безраскосные трехшарнирные фермы из прямолинейных клееных элементов с деревянной и металлической затяжкой предварительно нужно собирать из отдельных элементов на специальном стенде или площадке.

При установке деревянных колонн, стоек и т. п., а также при стыковке их элементов необходимо добиваться плотного примыкания торцов сопрягаемой конструкции. Величина зазора в стыках с одного края не должна превышать 1 мм. Сквозные щели не допускаются.

В деревянных колоннах и стойках до начала монтажа следует выносить метки для постановки ригелей, прогонов, распорок, связей, панелей и других конструкций.

При монтаже стеновых панелей верхняя панель не должна западать относительно нижней.

Плиты покрытия нужно укладывать в направлении от карниза к коньку с площадками их опирания на несущие конструкции не менее 5 см. Между плитами необходимо выдерживать зазоры, обеспечивающие плотную герметизацию швов. На уложенных в покрытии плитах, не имеющих верхней обшивки, запрещается проводить общестроительные и специальные работы: оформление примыканий плит к стенам, заделку стыков между плитами, кровельные и мелкие ремонтные работы. Для выполнения этих действий на покрытии, а также для складирования материалов и деталей, установки различных приспособлений и механизмов на определенных участках покрытия в соответствии с проектом производства работ необходимо устраивать временный дощатый защитный настил, а также использовать переносные трапы.

После укладки плит покрытия и заделки стыков по ним сразу следует укладывать кровлю, не допуская увлажнения утеплителя.

Брусчатые и бревенчатые стены нужно собирать с запасом на осадку, вызванную усыханием древесины и усадкой материала для заделки швов. Запас должен составлять 3–5 % проектной высоты стен.

Монтаж легких ограждающих конструкций

Ограждающие конструкции из асбестоцементных экструзионных панелей и плит

Стены горизонтальной и вертикальной разрезок следует монтировать с предварительной укрупнительной сборкой в «карты». При соответствующем техникоэкономическом обосновании допускается поэлементный монтаж.

Укрупнительную сборку панелей стен в «карты» необходимо выполнять на стендах в зоне действия основного монтажного крана.

Монтаж легких ограждающих конструкций 239

Панели перегородок в многоэтажных зданиях нужно монтировать после монтажа несущих элементов на этаже с применением специальных приспособлений (кантователей, вышек с лебедками и др.) без использования монтажных кранов; в одноэтажных зданиях — с помощью монтажных кранов или специальных приспособлений.

Установка панелей и плит в плане и по высоте должна выполняться путем совмещения установочных рисок, нанесенных на монтируемых и опорных конструкциях. Верх панелей необходимо выверять относительно разбивочных осей.

Уплотняющие прокладки в горизонтальные и вертикальные стыки панелей необходимо укладывать до установки панелей.

Законченные монтажом конструкции стен из асбестоцементных экструзионных панелей следует принимать поэтажно, посекционно или по пролетам.

При приемке важно проверять надежность закрепления панелей, отсутствие трещин, зыбкости, поврежденных мест. Промежуточному контролю подлежит изоляция стыков между панелями стен.

Допустимые отклонения смонтированных панелей приведены в табл. 14.

Таблица 14. Отклонения смонтированных панелей в конструкциях стен и перегородок

Технические требованияПредельные отклонения, ммКонтроль (метод, объем, вид регистрации)
1. Уступ между смежными гранями панелей из их плоскости4Измерительный, каждый элемент, журнал работ
2. Толщина шва между смежными панелями по длине±4То же
3. Отклонение панелей от вертикали5

Каркасно-обшивные перегородки

Транспортирование и хранение листов обшивки необходимо проводить в условиях, исключающих возможность их увлажнения, загрязнения и механических повреждений.

Температура в помещениях, где монтируются перегородки, должна быть не ниже 10 °С, влажность воздуха — не более 70 %.

Стыковку листов обшивки необходимо выполнять только на элементах каркаса.

При двухслойной обшивке каркаса стыки между листами должны располагаться вразбежку. Винты и шурупы в местах крепления двух смежных листов следует также располагать вразбежку.

Предельные отклонения элементов перегородок от проектного положения не должны превышать величин, приведенных в табл. 15.

Таблица 15. Предельные отклонения элементов перегородок от проектного положения

Технические требованияПредельные отклонения, ммКонтроль (метод, объем, вид регистрации)
1. Смещение направляющих от разбивочных осей3Измерительный, каждый элемент, журнал работ
Расстояние между осями стоек±2То же
2. Минимальная величина нахлеста листа обшивки на стойку:
в металлическом каркасе10
в деревянном каркасе20
3. Расстояние между деталями крепления направляющих к несущим конструкциям±5
4. Зазоры между звукоизоляционными плитами, а также между ними и элементами каркасаНе более 2
5. Размер шва между стыкуемыми листами–1; +2
6. Углубление головки винта или шурупа в обшивку каркаса0,5–1
7. Уступ между смежными листами вдоль шва1

Законченные монтажом конструкции перегородок следует принимать поэтажно или посекционно.

При приемке важно проверять устойчивость каркаса, надежность крепления листов обшивки, отсутствие у листов надрывов, повреждений, сбитых углов по длине грани, масляных пятен и загрязнений.

Законченные монтажом и подготовленные для отделки перегородки должны иметь не более двух неровностей глубиной или высотой 3 мм при накладывании правила или шаблона длиной 2 м; отклонение перегородки от вертикали — не более 2 мм на 1 м высоты и 10 мм на всю высоту помещения.

Стены из панелей типа «сэндвич» и полистовой сборки

Строповку пакетов допускается проводить только за обвязки вертикально расположенными стропами.

Допустимые значения фактических отклонений элементов стен приведены в табл. 16.

Таблица 16. Предельные значения фактических отклонений элементов стен

Технические требованияПредельные отклонения, ммКонтроль (метод, объем, вид регистрации)
1. Отклонение от вертикали продольных кромок панелей0,001LИзмерительный, каждая панель, журнал работ
2. Разность отметок концов горизонтально установленных панелей при длине панели, м:То же
до 65
от 6 до 1210
3. Отклонение плоскости наружной поверхности стенового ограждения от вертикали0,002HИзмерительный, через каждые 30 м по длине стены, но не менее трех контрольных измерений на принимаемый объем, журнал работ

Обозначения, принятые в таблице: L — длина панели; Н — высота ограждений.

Укрупнительную сборку стен из панелей типа «сэндвич» в карты необходимо выполнять на стендах, расположенных в зоне действия основного монтажного крана.

Предельные отклонения размеров карт следует указывать в проекте. При отсутствии специальных указаний предельные отклонения размеров карт не должны превышать по длине и ширине ±6 мм, разности размеров диагоналей — 15 мм.

Законченные монтажом конструкции стен нужно принимать на все здание, температурный блок или по пролетам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
