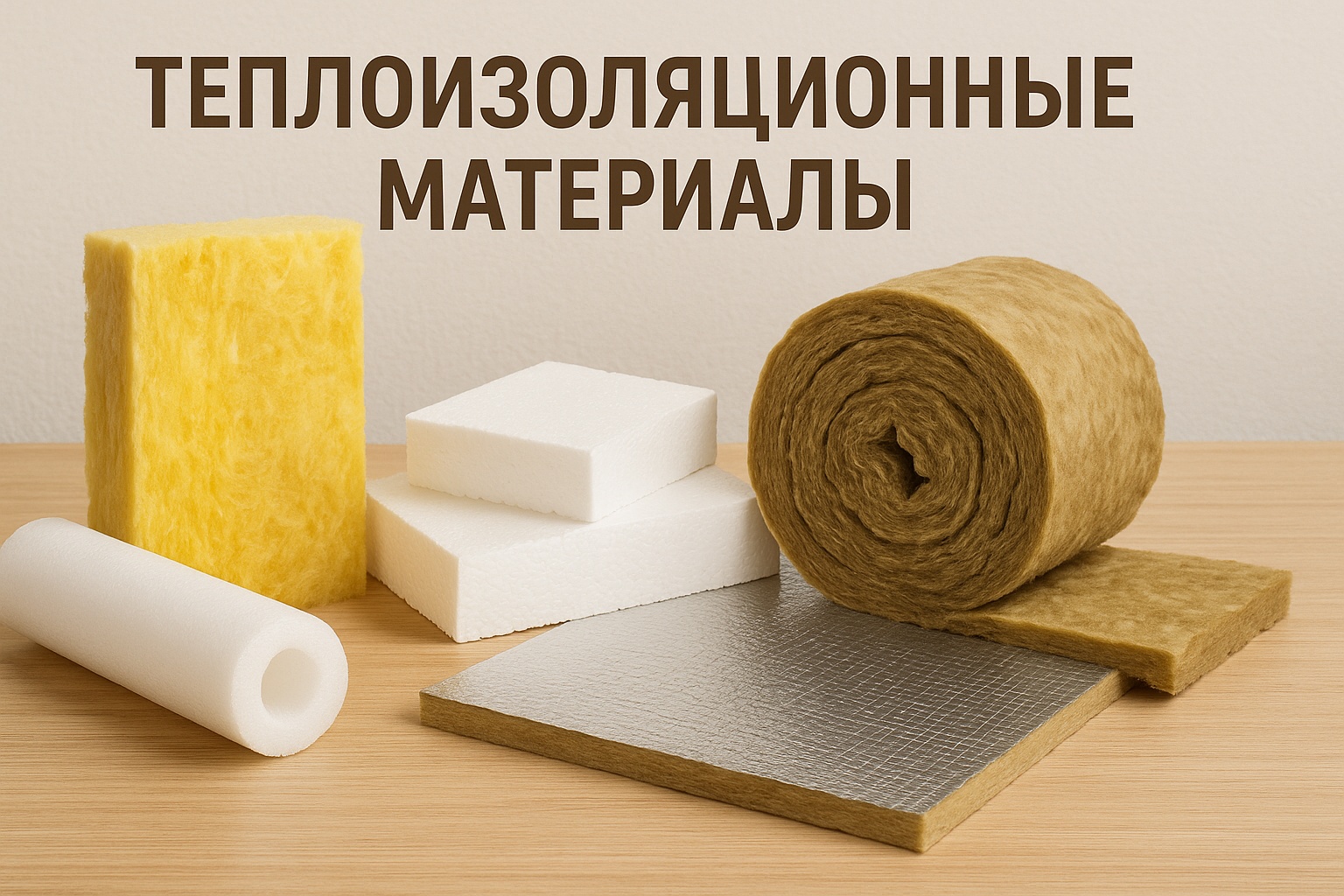

Теплоизоляционными называют строительные материалы и изделия, предназначенные для изоляции тепловых потоков, конструкций зданий и сооружений, аппаратуры, трубопроводов, холодильников. Основными характеристиками теплоизоляционных материалов являются их высокая пористость, малая средняя плотность и низкая теплопроводность. Строительные материалы, характеризующиеся малой способностью проводить тепло, и относят к теплоизоляционным.
Теплоизоляционные материалы предназначены для защиты от проникновения тепла или холода. Это обычно очень пористые материалы, имеющие плотность не более 600 кг/м3 и низкую теплопроводность не более 0,18 Вт/(м ⋅ К).
Основными свойствами теплоизоляционных материалов являются: теплопроводность, средняя плотность, пористость, влажность, прочность и др.
Теплопроводность – важнейшая характеристика теплоизоляционных материалов. Процесс переноса теплоты через материал под действием градиентов температуры называется теплопроводностью, которая характеризуется коэффициентом теплопроводности λ, Вт/(м·0С). Теплопроводность – свойство материала передавать теплоту от одной поверхности другой. λвозд. = 0,023 Вт/(м ⋅ К) меньше твердого вещества.
Средняя плотность – физическая величина, по которой можно приближенно оценить теплопроводность материала.
Пористость – одна из важнейших характеристик теплоизоляционных материалов, позволяющая оценивать процентное содержание газовой (воздушной) фазы в объеме материала. Пористость разделяют на общую, открытую и закрытую. Для зернистых материалов введено понятие межзерновой пористости (пустотности).
Теплопроводность λ (Вт/(м ⋅ К)) характеризуется количеством теплоты (Дж), проходящей через материал толщиной 1 м, площадью 1 м2 в течение 1 с, при разности температур на противоположных поверхностях материала 1 °С.
Коэффициент теплопроводности λ зависит от химического состава и структуры, степени и характера пористости, влажности и температуры при которых происходит процесс передачи тепла.
Материал кристаллического строения более теплопроводен, чем материал того же состава, но аморфного строения.
С увеличением влажности материала теплопроводность возрастает, поскольку вода имеет теплопроводность в 25 раз больше чем воздух.
λвозд. = 0,023 Вт/(м ⋅ К), λводы = 0,59 Вт/(м ⋅ К), λльда = 2,32 Вт/(м ⋅ К).
Теплопроводность большинства строительных материалов увеличивается с повышением температуры. Теплопроводность материалов учитывается при теплотехнических расчетах толщины стен и перекрытий отапливаемых зданий, а так же при определении требуемой толщины тепловой изоляции горячих поверхностей и холодильников.
Таблица 1. Технические характеристики теплоизоляционных материалов
| Наименование материала,
ГОСТ, ТУ |
Плотность,
кг/м3 |
Коэффициент
теплопроводности, Вт/(м⋅°С) |
Область применения |
| Войлок строительный (ГОСТ 314-72) | 150—200 | 0,045—0,05 | Для изоляции поверхности
в помещениях при температуре до +60°, вне помещения — до +200 °С |
| Вата минеральная (ГОСТ 4640-84) | 75—150 | 0,04—0,045 | Для изоляции поверхностей при температуре до +600 °С |
| Вермикулит вспученный (ГОСТ 12865-67) | 100—200 | 0,055—0,14 | В качестве заполнителя для легких бетонов и штукатурных растворов (огнезащитных и звукопоглощающих), в качестве засыпки теплоизоляции поверхностей при температуре от +260 до +1100 °С |
| Маты звукопоглощающие базальтовые БЗМ РСТ 1977-87 | До 80 | 0,04 | При температурах от +180 до +480 °С |
| Плиты термобитумные теплоизоляционные (ГОСТ 16136-80) | 200—300 | 0,065—0,075 | Для тепловой изоляции строительных ограждающих конструкций и холодильников при температуре от +60 до +100 °С |
| Плиты из минеральной ваты на синтетическом связующем (ГОСТ 9573-82) | 75—200 | 0,054—0,066 | При температурах от +100 до +60 °С |
| Плиты, скорлупы и сегменты перлитовые | 250
300 350 400 500 |
0,075
0,081 0,087 0,93 0,104 |
— |
| Плиты, кирпич, скорлупы и сегменты перлитокерамические | 300
350 400 |
0,08
0,09 0,104 |
— |
| Плиты из пеностекла | 200 | 0,093 | — |
| 300 | 0,104 | ||
| Плиты, скорлупы и сегменты совелитовые | 350 | 0,08 | — |
| 400 | 0,086 | ||
| Плиты из крупнопористого керамзито-пластбетона | 300 | 0,104 | — |
| 400 | 0,14 | ||
| Плиты из керамзитобетона | 400 | 0,14 | — |
| 500 | 0,17 | ||
| Плиты камышитовые | 175 | 0,058 | — |
| 200 | 0,070 | ||
| 250 | 0,093 | ||
| Плиты, скорлупы, сегменты торфяные, изоляционные | 150
200 250 |
0,058
0,064 0,07 |
— |
| Плиты, скорлупы и сегменты из пористых пластмасс (полистирольных на суспензионном полистироле) | 25
35 |
0,035
0,035 |
— |
| Плиты из пенопласта на основе резольных фенолформальдегидных смол (ГОСТ 20916-87) | 50, 70, 80,
90, 100 |
0,049—0,051 | Для теплоизоляции при температуре от +180 до +130 °С |
| Плиты теплоизоляционные из минеральной ваты на битумном связующем (ГОСТ 10140-80) | 75—200 | 0,05—0,060 | Для теплоизоляции поверхностей с температурой от +100 до +60 °С |
| Плиты фибролитовые на портландцементе (ГОСТ 928-81) | 300—500 | 0,085—0,13 | В качестве ограждающего и теплоизоляционного материала для стен, перегородок, перекрытий и покрытий, трудногорючие |
| Изделия из пенопласта ФРП-1 и резопена (ГОСТ 22546-77) | 65—110 | 0,041—0,043 | — |
| Плиты древесно-волокнистые: (ГОСТ 4598-86)
а) изоляционные |
200—400 | 0,047 | В конструкциях и изделиях, защищенных от увлажнения, в качестве:
изоляционного материала, |
| б) полутвердые отделочные | 400—700 | — | отделочного и звукоизоляционного, |
| в) твердые отделочные | 700—1100 | — | то же |
| Полуцилиндры и цилиндры минераловатные на синтетическом связующем (ГОСТ 23208-83) | 75—225 | 0,049—0,057 | Для изоляции поверхностей с температурой
от +180 до +400 °С |
| Плиты пенополистирольные (ГОСТ 15888-86) | 20—40 | 0,048—0,032 | Применяются при температуре от +180 до +70 °С |
| Пенопласт плиточный марки ПВ-1 (ТУ 6-05-1158-87) | 65—95 | 0,043—0,032 | Применяется при температуре от +180 до +60 °С |
Таблица 2. Теплотехнические характеристики строительных материалов
| Материал | Характеристики | ||||
| Плотность g,
кг/м3 |
Коэффициент
теплопроводности λ, Вт/(м⋅К) |
Сопротивление
теплопроводности R, м⋅К/Вт |
Парадиффузионный
показатель δ, г/(м⋅с⋅МПа) |
Удельная
теплоемкость с, кДж/(кг⋅К) |
|
| Бетоны | |||||
| Железобетон | 2400 | 1,55 | 0,65 | 0,008 | 0,84 |
| Гравийный бетон | 2200 | 1,28 | 0,78 | 0,012 | 0,84 |
| Бетон на основе доменного шлака | 1400 | 0,47 | 2,13 | 0,02 | 0,88 |
| 1600 | 0,58 | 1,72 | 0,018 | 0,88 | |
| То же котельного шлака | 1400 | 0,56 | 1,79 | 0,024 | 0,88 |
| 1600 | 0,7 | 1,43 | 0,02 | 0,88 | |
| Перлитобетон | 300 | 0,12 | 8,33 | 0,064 | 1,17 |
| 400 | 0,14 | 7,14 | 0,056 | 1,17 | |
| 500 | 0,16 | 6,25 | 0,048 | 1,17 | |
| 600 | 0,2 | 5 | 0,04 | 1,17 | |
| Битумоперлит (с горючим битумом) | 300 | 0,09 | 11,11 | 0,026 | 1,13 |
| 400 | 0,12 | 8,33 | 0,016 | 1,13 | |
| Кладки | |||||
| Фасадная облицовка
(облицовочный кирпич), v=12 см |
1800 | 0,93 | 0,13 | 0,028 | 0,88 |
| Кладка «Поротон», v=30 см | 800 | 0,31 | 0,97 | 0,033 | 0,9 |
| Газосиликатная кладка 500/20: | |||||
| v=24 см | 630 | 0,25 | 0,96 | 0,042 | 0,88 |
| v=30 см | 630 | 0,27 | 1,11 | 0,042 | 0,88 |
| То же, 700/50: | |||||
| v=24 см | 815 | 0,32 | 0,75 | 0,042 | 0,88 |
| v=30 cм | 815 | 0,34 | 0,88 | 0,042 | 0,88 |
| Перекрытия | |||||
| Перекрытие:
из железобетонных элементов со штукатуркой толщиной 1 см, v = 20 см балочное железобетонное со штукатуркой толщиной 1 см: v = 20 см v = 20 cм v = 30 см v = 22 cм v = 22 см v = 25 cм |
1540 | 1,2 | 0,17 | — | 0,84 |
| 1412 | 1,2 | 0,17 | — | 0,84 | |
| 1817 | 1,2 | 0,17 | — | 0,84 | |
| 1466 | 1,2 | 0,25 | — | 0,84 | |
| 1610 | 1,2 | 0,18 | — | 0,84 | |
| 1810 | 1,2 | 0,18 | — | 0,84 | |
| 1438 | 1,2 | 0,21 | — | 0,84 | |
| Перекрытие армокерамическое с бетонным заполнением без штукатурки:
v = 23 см v = 23 см монолитное плоское железобетонное |
1125 | 0,66 | 0,36 | — | 0,86 |
| 1290 | 0,66 | 0,36 | — | — | |
| 2400 | 1,55 | — | 0,008 | 0,84 | |
| Растворы штукатурки | |||||
| Известковый раствор | 1650 | 0,81 | 1,23 | 0,024 | 0,92 |
| Улучшенный известковый раствор, известковая штукатурка с каменной пылью | 1700 | 0,87 | 1,15 | 0,024 | 0,92 |
| Цементная штукатурка (цементный раствор, цементная затирка) | 1800 | 0,93 | 1,08 | 0,022 | 0,88 |
| Высококачественная штукатурка | 1850 | 0,99 | 1,01 | 0,02 | 0,88 |
| Перлитовая штукатурка: ЦП-800
ГП-500 ГП-350 |
800
500 350 |
0,87
0,174 0,127 |
1,15
5,75 7,87 |
0,024
0,03 0,04 |
1,13
1,13 1,13 |
| Перлитовый раствор | 300
400 |
0,12
0,14 |
8,33
7,14 |
0,064
0,044 |
1,13
1,13 |
| Фасадные штукатурки
с полимерными добавками «Дривит», «Кварц», «Путц» |
1800 | 1 | 1 | 0,020 | 0,88 |
| Штукатурка из полистирольного раствора | 300 | 0,09 | 11,11 | 0,011 | 1,17 |
| Гипсовая штукатурка | 800 | 0,29 | 3,45 | 0,048 | 0,84 |
| Гипсовый затирочный раствор | 1200 | 0,52 | 1,92 | 0,029 | 0,9 |
| Древесные материалы и плиты | |||||
| Сосна, перпендикулярно волокнам | 400 | 0,13 | 4,55 | 0,016 | 2,72 |
| Дуб, перпендикулярно волокнам | 500 | 0,19 | 10 | 0,048 | 2,26 |
| Древесно-волокнистая плита | 750 | 0,22 | 8,33 | 0,044 | 2,26 |
| Древесно-стружечная плита | 400 | 0,1 | 6,25 | 0,036 | 2,34 |
| Гипсокартон 10 мм | 500 | 0,12 | 5,26 | 0,032 | 2,34 |
| Картонный (бумажный) лист, 1 мм | 650 | 0,16 | 0,04 | 0,030 | 0,84 |
| Асбестоцементный лист | 750 | 0,19 | 0,01 | 0,004 | 1,47 |
| Паркет:
штучный 15 мм щитовой 20 мм дубовый 10 мм то же 20 мм |
1140
700 1800 2000 |
0,23
0,17 0,42 0,45 |
2,38
2,22 0,07 0,1 |
0,006
0,006 0,018 0,018 |
0,88
0,88 2,6 2,6 |
| Палубный настил (24 мм) | 627 | 0,21 | 0,05 | 0,016 | 2,72 |
| Ковровое покрытие | 630 | 0,20 | 0,09 | 0,016 | 2,72 |
| Покрытие ПВХ на вспененной основе (только основа) | 750 | 0,22 | 0,13 | 0,020 | 2,51 |
| Бесшовный гипсовый пол | 750 | 0,22 | 22,73 | 0,002 | 1,42 |
| Облицовка плиткой:
каменной кафельной |
550
100 |
0,19
0,042 |
4,35
23,81 |
0,023
0,140 |
1,05
0,75 |
| Пенополистирол | 150 | 0,044 | 22,73 | 0,130 | 0,75 |
| Пенополиуретан: твердый мягкий | 175
140 |
0,048
0,047 |
20,83
21,28 |
0,120
0,080 |
0,75
0,75 |
| Минераловата | 160 | 0,045 | 22,22 | 0,140 | 0,84 |
| Изолит-Л | 200 | 0,058 | 17,24 | 0,130 | 0,84 |
| Изопанель | 16—110 | 0,035 | 28,57 | 0,140 | 0,84 |
| Стекловата | 350 | 0,93 | 1,08 | 0,002 | 1,13 |
| Стекловата «ТЕЛ» | 400 | 0,105 | 9,51 | 0,002 | 1,13 |
| Пеностекло | 1600 | 0,58 | 1,72 | 0,004 | 0,84 |
| Засыпки | |||||
| Песчаная | 1800 | 0,35 | 2,86 | 0,072 | 0,84 |
| Щебеночная | 1500 | 0,29 | 3,45 | 0,052 | 0,75 |
| Из шлака: котельного доменного | 800
110 |
0,45
0,052 |
2,22
19,23 |
0,044
0,192 |
0,75
1,17 |
| Кладка:
из мелкоразмерного кирпича из ячеистого (многодырчатого) кирпича из малодырчатого кирпича из пустотелых стеновых блоков: Б25, v = 25 см Б29, v = 29 cм Б 30, v = 30 см из туфобетона: ТБ50, v = 30 см ТБ35, v = 30 см из газосиликатных теплоизоляционных плит: v = 6,2 см v = 8,2 см v = 10 см перегородочная из газосиликатных плит 500/20: v = 10 см v = 12,5 см то же, 700/50, v = 6,2 см из пористого камня; v = 6 см |
1730 | 0,78 | 1,28 | 0,029 | 0,88 |
| 1280 | 0,5 | 2 | 0,044 | 0,88 | |
| 1530 | 0,7 | 1,43 | 0,037 | 0,88 | |
| 1220 | 0,49 | 2,04 | 0,048 | 0,88 | |
| 1520 | 0,6 | 1,67 | 0,037 | 0,88 | |
| 1460 | 0,64 | 1,56 | 0,044 | 0,88 | |
| 1350 | 0,64 | 0,47 | 0,036 | 1 | |
| 1250 | 0,5 | 0,6 | 0,04 | 1 | |
| 537 | 0,24 | 0,26 | 0,056 | 0,88 | |
| 537 | 0,24 | 0,34 | 0,056 | 0,88 | |
| 537 | 0,24 | 0,42 | 0,056 | 0,88 | |
| 630 | 0,3 | 0,33 | 0,054 | 0,88 | |
| 630 | 0,3 | 0,42 | 0,054 | 0,88 | |
| 815 | 0,4 | 2,5 | 0,042 | 0,88 | |
| 780 | 0,23 | 4,35 | 0,036 | 0,88 | |
| Из вспученного перлита | 130 | 0,058 | 17,24 | 0,160 | 1,17 |
| 150 | 0,044 | ||||
| 175 | 0,048 | ||||
Примечание. v — толщина плит или слоя.
Таблица 3. Расчетные сопротивления теплопередаче R (м2•К/Вт)
| Ограждения | 1-й этап — с 01.06.1996 г. | 2-й этап — с 01.06.2000 г. | ||||||
| Стены | Покрытия | Окна | Фонари | Стены | Покрытия | Окна | Фонари | |
| Жилых домов, школ, лечебных учреждений | 2,0 | 3,2 | 0,5 | 0,4 | 3,5 | 5,2 | 0,5 | 0,4 |
| Общественных зданий | 1,8 | 3,0 | 0,4 | 0,3 | 3,0 | 4,0 | 0,4 | 0,3 |
| Производственных зданий | 1,4 | 2,2 | 0,3 | 0,3 | 2,2 | 3,0 | 0,3 | 0,3 |
Примечание. C 2004 г. СНиП 23-02-2003
Таблица 4. Технические свойства минераловатных плит
| Фирма | Наименование плит | Марка | Средняя
плотность, кг/м3 |
Коэффициент
теплопроводности λ, Вт/м⋅К |
Влажность,
% |
Размеры, см | ||
| Длина | Ширина | Высота | ||||||
| ИЗОТЕК,
Колпино, Лен. обл. |
Повышенной жесткости гофрированной структуры | ППЖГС175, ТУ 21-8 25-86 | 160—190 | ≤ 0,051 | ≤ 1 | 100 | 50 | 6—10 |
| Гофрированной структуры | ПГ 125,
ТУ 5762-002- 05765227-93 |
75—125 | ≤ 0,049 | ≤ 0,8 | 100 | 50 | 60 | |
| На синтетическом связующем | П 125,
ГОСТ 9573-82 |
75—125 | ≤ 0,049 | ≤ 0,1 | 100 | 50 | 60 | |
| Гомельстройматериалы (Беларусь) | Теплоизоляционная | 75 | 50—75 | 0,040 | — | 100 | 50 | 60 |
| 125 | 75—125 | 0,042 | ||||||
| Мастерстекло | На синтетическом связующем | П-50 | <50 | 0,047—
0,052 |
— | 100—120 | 50—60 | 30—160 |
| 75 | <75 | |||||||
| 100 | <100 | |||||||
| 125 | <125 | |||||||
| 150 | <150 | |||||||
| 175 | <175 | |||||||
| На органическом связующем | 75 | <75 | 0,044—
0,047 |
— | 100 | 50 | 50
60 70 80 |
|
| 125 | <125 | |||||||
| Промстройконтракт | То же полужесткая | ПП-125Т | 115—135 | 0,042 | — | 100 | 50 | 60 |
Таблица 5. Характеристики мягкой теплоизоляции КТ в рулонах и КL в плитах
| Вид
теплоизоляции |
Плотность,
кг/м3 |
Коэффициент
теплопроводности λ, Вт/м•К |
Толщина,
мм |
Ширина,
мм |
Длина,
мм |
Количество в
упаковке, м2/уп. |
| КТ-11
(рулоны) |
11 | 0,036 | 50—100 | 1220 | 1100—6300 | 13,54—7,69 |
| КL (плиты) | 17 | 0,034 | 50—150 | 560—870 | 560—1170 | 14,78—5,17 |
Мягкая, эластичная теплоизоляция из стекловаты применяется в конструкциях, где она не несет нагрузку. При упаковке рулоны КТ сжимаются на 75% (в 3 раза), а плиты — на 50% (в 2 раза). Служит для утепления стен, полов, перекрытий и кровли в деревянных, металлических, кирпичных и бетонных конструкциях.
Таблица 6. Характеристики полужесткой теплоизоляции RKL с ветрозащитной облицовкой
| Плотность,
кг/м3 |
Коэффициент
теплопроводности λ, Вт/м•К |
Толщина,
мм |
Ширина,
мм |
Длина,
мм |
Количество
в упаковке, м2/уп. |
| 60 | 0,030 | 30—60 | 1200 | 1800—3000 | 15,12—10,80 |
Полужесткая плита из стекловаты, имеющая специальную ветрозащитную облицовку, подходит для применения в конструкциях, где не только необходима теплоизоляция, но и рекомендуется защита от ветра. Благодаря этому теплопроводность плиты RKL повышается на 10%.
Таблица 7. Характеристики жесткой теплоизоляции ОL, выдерживающей нагрузку
| Вид
теплоизоляции |
Плотность,
кг/м3 |
Коэффициент
теплопроводности λ, Вт/м•К |
Толщина,
мм |
Ширина,
мм |
Длина,
мм |
Количество
в упаковке, м2/уп. |
Прочность
при нагрузке, кН/м2 |
| КТ-11
(рулоны) |
65 | 0,033 | 20—100 | 600 | 1200 | 12,96—2,88 | 12 |
| КL (плиты) | 130 | 0,035 | 30—100 | 600 | 1200 | 4,32—1,44 | 15 |
Жесткие плиты применяются в объектах, где, кроме высокой степени теплоизоляции, требуется сопротивление нагрузке: в сборных бетонных блоках, для теплоизоляции под штукатуркой, под плоскими кровлями.
Таблица 8. Зависимость термического сопротивления слоя теплоизоляции от его толщины
| Толщина слоя
теплоизоляционного материала «URSA», мм |
Термическое сопротивление R, м2•К/Вт,
слоя теплоизоляционного материала при расчетных значениях теплопроводности λ, Вт/м•К |
|||
| 0,040 | 0,045 | 0,050 | 0,055 | |
| 20 | 0,50 | — | — | — |
| 30 | 0,75 | — | — | — |
| 40 | 1,00 | 0,89 | 0,80 | — |
| 50 | 1,25 | 1,11 | 1,00 | 0,91 |
| 60 | 1,50 | 1,33 | 1,20 | 1,09 |
| 70 | 1,75 | 1,56 | 1,40 | 1,27 |
| 80 | 2,00 | 1,78 | 1,60 | 1,45 |
| 100 | 2,50 | 2,22 | 2,00 | 1,82 |
| 110 | 2,75 | 2,44 | 2,20 | 2,00 |
| 120 | 3,00 | 2,67 | 2,40 | 2,18 |
| 140 | 3,50 | 3,11 | 2,80 | 2,55 |
| 160 | 4,00 | 3,56 | 3,20 | 2,91 |
| 180 | 4,50 | 4,00 | 3,60 | 3,27 |
| 200 | 5,00 | 4,44 | 4,00 | 3,64 |
| 220 | 5,50 | 4,89 | 4,40 | 4,00 |
Таблица 9. Технические свойства ДВП (ГОСТ 4598-86)
| Наименование | Средняя плотность,
кг/м3 |
Коэффициент
теплопроводности λ, Вт/м⋅К |
Толщина,
мм |
Ширина,
мм |
Длина,
мм |
| Стандартная изоплита | 230—250 | 0,04 | 12,25 | 1200 | 2700 |
| Ветрозащитная изоплита | 240—270 | 0,04 | 12,25 | 1200 | 2700 |
| Изоплита для пола | 240—260 | 0,04 | 7,4 | 590; 600 | 850; 1200 |
Таблица 10. Технические характеристики теплоизоляционных материалов из пробки
| Наименование | Фирма | Марка | Средняя
плотность, кг/м2 |
Коэффициент
теплопроводности λ, Вт/м⋅К |
Предел
прочности, МПа |
Размеры,
мм |
|||
| на сжатие | на изгиб | длина | ширина | высота | |||||
| Изоляционная пробковая плита | IРОСОRК
Пробковый дом |
«Агломерат» | 110 | 0,038 | 0,2 | 0,14 | 1000 | 500 | 25—50 |
| Теплоизоляционный рулон | IРОСОRК
Пробковый дом |
IРОСОRК | 150 | 0,040 | — | — | 10000 | 1000 | 2—10 |
| Теплоизоляционная пробковая плита | Паладин | СОНК ВОАRD
декоративный |
95—130 | 0,035—0,049 | — | — | 1000 | 500 | 50 |
| 1000 | 500 | 20 | |||||||
| 100 | 500 | 10 | |||||||
| 91,5 | 61 | 10 | |||||||
Таблица 11. Технические свойства ультралегковесов
| Наименование | Средняя плотность,
кг/м3 |
Теплопроводность,
Вт/м⋅К |
Предел прочности при
сжатии, МПа |
Огнеупорность,
°С |
Температура
применения, °С |
| Шамотный ультралегковес ШЛБ-0,4 | ≤400 | 0,149 | 0,8—1,2 | 1670—1710 | — |
| Диатомовый ультралегковес | ≤500 | 0,116 | 0,6 | — | 900 |
| Пенодиатомовый ультралегковес | 350—450 | 0,067—0,11 | 0,6—0,9 | — | 800 |
Таблица 12. Содержание открытых и закрытых пор в структуре поропластов
| Наименование | Средняя
плотность, кг/м3 |
Содержание в структуре, % | ||
| закрытых пор | открытых пор | твердой фазы | ||
| Пенополистирол | 20 | 95,8 | 2,8 | 1,4 |
| Пенополивинилхлорид | 70 | 92,2 | 1,8 | 6 |
| Пенополиуретан | 50 | 94,4 | 1 | 4,6 |
| Фенольный заливочный поропласт | 40 | 1,3 | 96,3 | 2,4 |
Таблица 13. Технические характеристики органических теплоизоляционных материалов с волокнистым каркасом
| Наименование | Фирма | Марка | Средняя
плотность, кг/мЗ |
Коэффициент
теплопро-водности λ, Вт/м⋅К |
Предел
прочности, МПа |
Темпе-ратурн-ый
диапа-зон, °С |
Длина,
см |
Ширина,
см |
Высота,
см |
| Древесно
волокнистые плиты |
Невская
Дубровка, Светогорский |
Стандартная
изоляционная плита |
230—250 | 0,04 | 0,4—2 | <15 | 2700 | 1200 | 12,25 |
| Ветрозащитная
изоляционная плита |
240—270 | 0,045 | 0,4—2 | <15 | 2700 | 1200 | 12,25 | ||
| Изоляционная
плита для пола |
240—260 | 0,044 | 0,4—2 | <15 | 2700
850 1200 |
1200
590 600 |
7,4 | ||
| Древесностружечные плиты | Лодейнопольский ДОК ДОЗ-2 (СПб) | — | 250—400 | 0,045—0,09 | <12 | <12 | 2500—3600 | 1200—1800 | 13—25 |
| Теплоизоляцион
ный арболит |
Метробетон,
Доможи ровский леспромхоз |
Арболитовая
плита |
<350 | 0,12 | <0,5 | <12 | 1000 | 500 | 60, 80,
100 |
| Теплоизоляцион
ный фибролит |
— | Ф-300
Ф-350 |
300
350 |
0,10
0,11 |
0,4
0,5 |
<20 | 2400—3000 | 600—1200 | 30—150 |
| Теплоизоляционный конструктивный фибролит | — | Ф-400 Ф-500 | — | 0,12
0,15 |
0,7
1,2 |
<15 | 2400—3000 | 600—1200 | 30—150 |
| Торфяные плиты | БОЭЗ | — | 170—260 | 0,052—
0,075 |
0,3—0,5 | <15 | 1000 | 500 | 30 |
| Торфяные блоки | — | Геокар | 150—430 | 0,06—0,08 | При сжатии 1,7 | — | 500 | 250 | 88 |
| Эковата рыхлая | Экоэкс Энстрой | Макрон | Насыпная 35—65 | 0,041—0,05 | — | — | — | — | — |
| Ленточный утеплитель Райв | Райв-импорт | Райв-лайн | — | — | — | — | 20000 | 20, 40, 50,
62, 75 |
8—10 |
| Блочный утеплитель Райв | То же | — | 25 | 0,03 | — | — | 0,56 | 0,87 | 50, 75,
100, 125, 150 |
Таблица 14. Технические характеристики теплоизоляционных материалов на основе пенополистирола
| Наименование | Фирма | Марка | Средняя
плотность, кг/м3 |
Коэффициент
теплопро-водности λ, Вт/м⋅К |
Предел
прочности, МПа |
Длина,
см |
Ширина,
см |
Высота,
см |
| Пенополистирольные плиты | Несте (СПб) | БПС-15 БПС-20 | < 15—20 | 0,036
0,038 |
0,06
0,08 |
1200 2000 | 1000
1200 |
10, 60, 80,
100 |
| То же | Мосстройпластмасс | — | 15—40 | 0,036 | 0,05 | 3000 | 1250 | 40, 80 |
| ” | ИЗОТЕК | ПСБ-С-25 ПСБ-С-35 | 15—25
25—35 |
0,041
0,038 |
0,08
0,14 |
200 | 1000 | 25 и выше |
| ” | Тиги Knauf | ПСБ ПСБ-С-15, 25,
35, 50 |
15—50 | — | — | 900—5000 | 500—1200 | 20—50 |
| ” | Химический завод (СПб) | ЭППС | 50—60 | 0,040 | 1000—3000 | 400—700 | 10—60 | |
| ” | Эксиол | Экструзионный пенополистирол | 50 | 0,041 | 0,035 | 1400—2800 | 350—450 | 20, 30, 40,50 |
| Пенополистирольные плиты | Полимерстройматериалы | ПСБ ПСБ-С | 25
35 |
0,040
0,038 |
— | 1000 | 1000 | 10 |
| То же | Ленполимерстройматериалы | То же | 15,25
35 |
0,041
0,038 |
— | 2000
2000 |
1000
500 |
20—80 |
| То же голубого цвета | DOW Сhеmical
Кеmор1аst Невбауим-пекс |
Экструзионный
пенополистирол Рtrimate: |
||||||
| INS | 32 | 0,028 | 0,3 | 1250 | 600 | 40—80 | ||
| DI | 32 | 0,027 | 0,3 | 1250 | 600 | 50—80 | ||
| DS | 25 | 0,027 | 0,2 | 1250 | 600 | 50—80 | ||
| Интерпозиция
инжениринг |
Wallmate: | |||||||
| CWS | 25 | 0,028 | 0,15 | 2500 | 600 | 40, 50, 60 | ||
| GR | 30 | 0,028 | 0,3 | 2500 | 600 | 33—93 | ||
| Rootmate: | ||||||||
| SL | 32 | 0,027 | 0,3 | 1250 | 600 | 30—120 | ||
| LG | 32 | 0,027 | 0,3 | 1200 | 600 | 60—120 | ||
| Пенополистироль
ные плиты |
Полимер
стройматериалы |
ПСБ | 25 | 0,040 | — | 1000 | 1000 | 10 |
| ПСБ-С | 35 | 0,038 | ||||||
| То же | Ленполимер
стройматериалы |
То же | 15,25 | 0,041 | — | 2000 2000 | 1000 | 20—80 |
| 35 | 0,038 | 500 | ||||||
| То же
голубого цвета |
DOW Сhеmical
Кеmор1аst Невбауим-пекс |
Экструзионный
пенополистирол Рtrimate: |
||||||
| INS | 32 | 0,027 | 0,3 | 1250 1250 | 600 | 40—80 | ||
| DI | 32 | 0,027 | 0,3 | 1250 | 600 | 50—80 | ||
| DS | 25 | 0,2 | 600 | 50—80 | ||||
| Интерпозиция
инжениринг |
Wallmate: | |||||||
| CWS | 25 | 0,028 | 0,15 | 2500 2500 | 600 | 40, | ||
| GR | 30 | 0,028 | 0,3 | 600 | 50, 60
33—93 |
|||
| Rootmate: | ||||||||
| SL | 32 | 0,027 | 0,3 | 1250 1200 | 600 | 30—120 | ||
| LG | 32 | 0,027 | 0,3 | 600 | 60—120 | |||
| Пенополистироль- | Floormate | |||||||
| ные плиты голубого
цвета |
200
500 |
25
38 |
0,028
0,027 |
0,2
0,5 |
1200 1250
1250 |
600
600 |
20—80
30—100 |
|
| 700 | 45 | 0,027 | 0,7 | 600 | 40—100 | |||
| Rootmate: | ||||||||
| SP | 36 | 0,027 | 0,3 | 1250 | 600 | 30—110 | ||
| STD | 36 | 0,024 | 0,3 | 2500 | 600 | 70—901 | ||
| IS | 32 | 0,027 | 0,3 | 1200 | 600 | 60—110 | ||
| E | 32 | 0,027 | 0,03 | 1250 | 600 | 20, 30, 40, 50 | ||
| То же
зеленого цвета |
ВАSF
Ленполимер стройматериалы ЛМК |
СТИРОДУР: | — | — | — | |||
| 2000 | 25 | 0,033 | 0,25 | |||||
| 2500
2500N |
25
25 |
0,028
0,028 |
0,15—0,20
0,15 |
|||||
| 2800S | 28 | 0,030 | 0,30 | |||||
| 3035 | 33 | 0,027 | 0,20—0,30 | |||||
| 3035S | 33 | 0,028 | 0,30 | |||||
| 3035N | 33 | 0,027 | 0,25 | |||||
| 4000S | 35 | 0,027 | 0,50 | |||||
| 5000S | 45 | 0,027 | 0,70 | |||||
| Крошка пенополистирольная | Несте (СПб) | — | 10,4—12 | 0,030 | — | — | — | — |
| Дробленка пенополистирольная | Ленполимерстройматериалы | — | 10—12 | 0,030 | — | — | — | — |
