Цепные передачи занимают важное место в машиностроении и приводных системах благодаря своей надежности, простоте обслуживания и высокому КПД. Они обеспечивают передачу крутящего момента с минимальными потерями и могут работать в широком диапазоне скоростей и нагрузок. Рассмотрим устройство цепных передач, их типы, особенности регулировки, а также основные требования, предъявляемые к сборке и испытаниям этих механизмов.

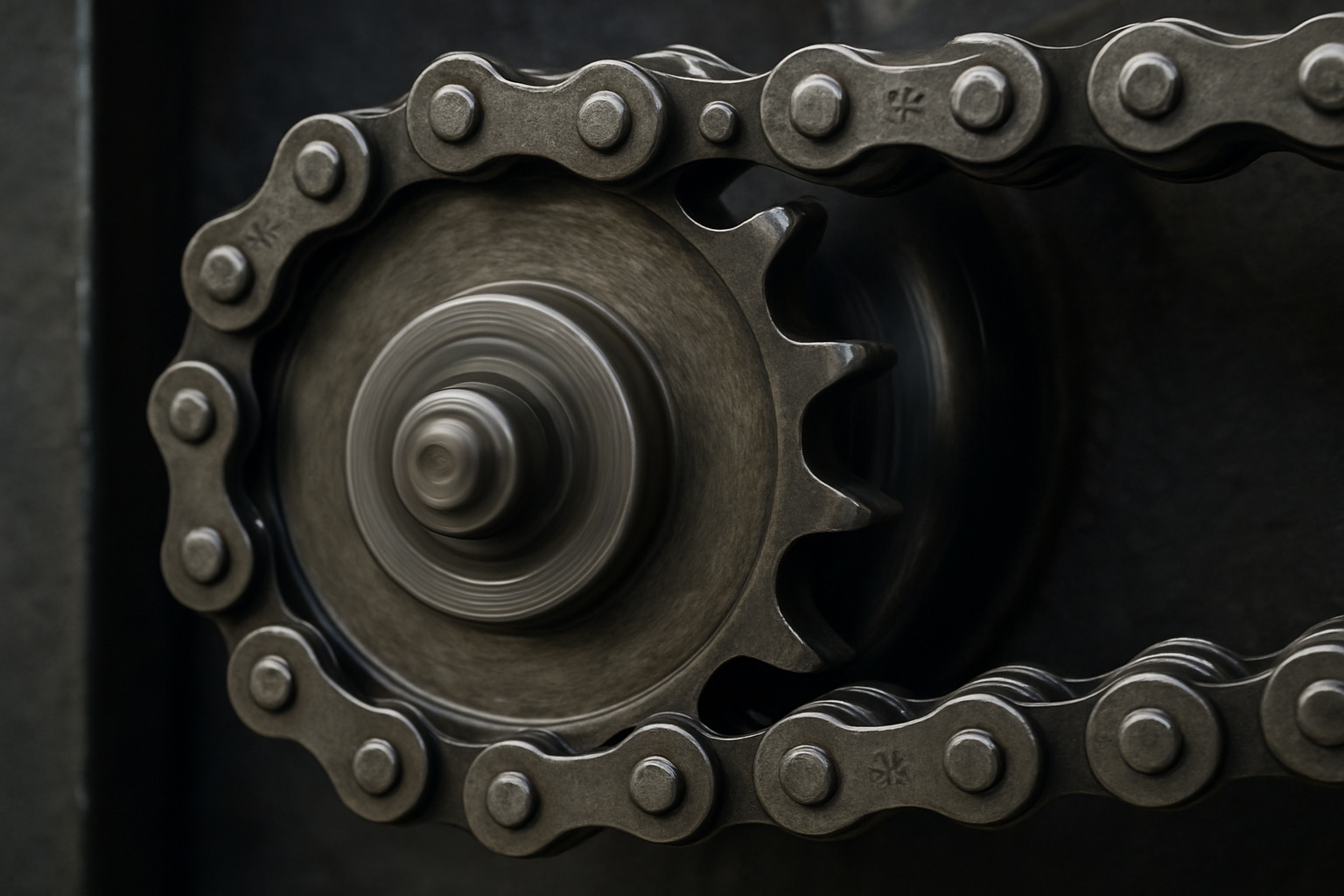

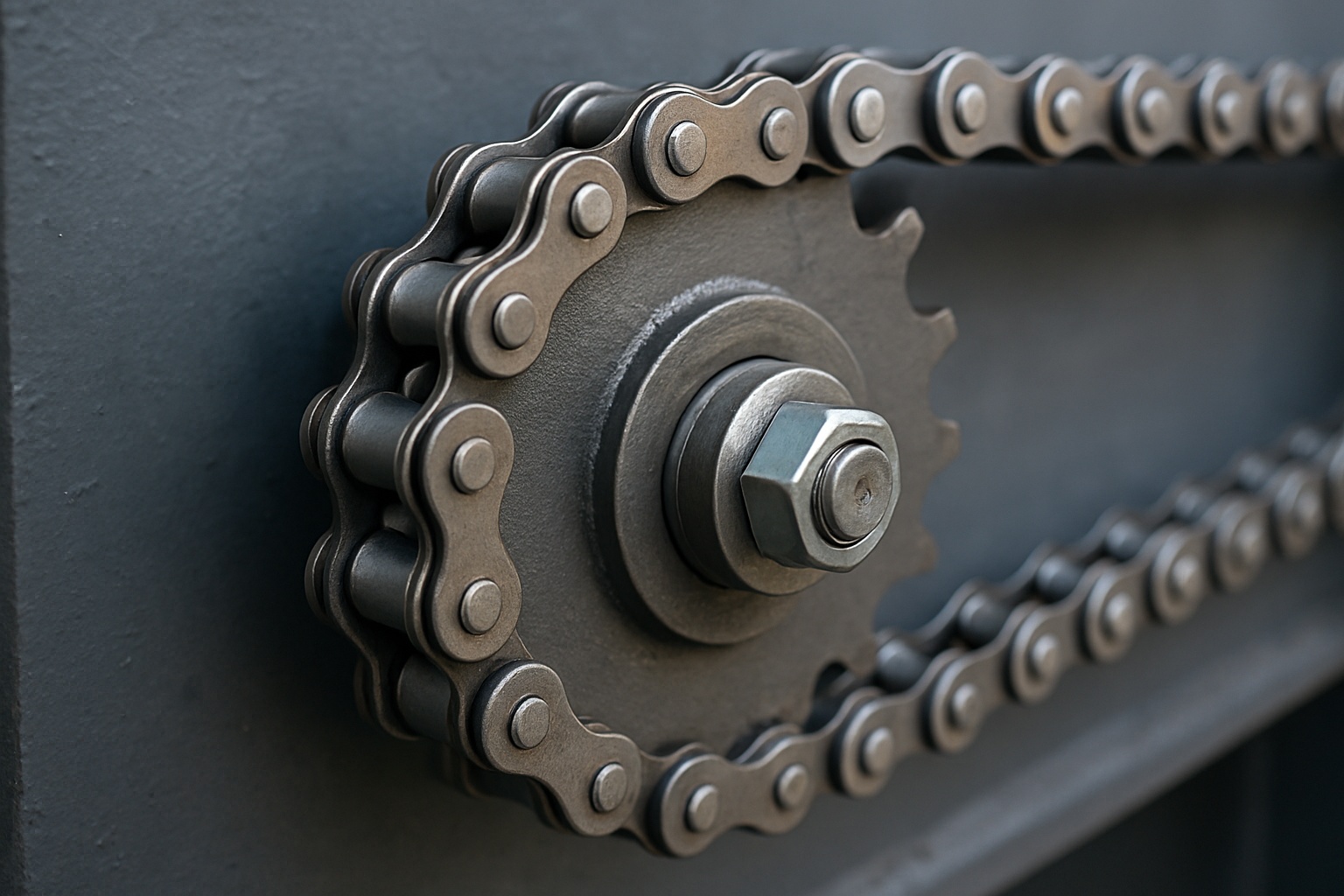

Цепная передача представляет собой механизм, который включает пару зубчатых колес, называемых звездочками, между которыми устанавливается бесконечная металлическая цепь. Принцип действия заключается в том, что при вращении ведущей звездочки благодаря зацеплению с цепью вращение передается на ведомую звездочку, обеспечивая синхронное движение. Основное преимущество этой передачи заключается в отсутствии проскальзывания, что отличает цепь от ремня, позволяя применять ее как при малых межосевых расстояниях, так и в узлах с большими передаточными числами, сохраняя стабильность работы.
Расположение таких передач может быть как горизонтальным, так и наклонным либо вертикальным, в зависимости от конструкции оборудования и условий эксплуатации. Регулировку цепной передачи выполняют аналогично ременным, для чего применяют перемещение опорных точек валов звездочек, установку оттяжных или натяжных звездочек, а также роликов и упругих зубчатых венцов, расположенных между ведомой и ведущей ветвями передачи.
В отличие от ременных механизмов, в цепных передачах отсутствует необходимость создания значительного натяжения цепи, так как усилия передаются непосредственно через зубья звездочек и звенья цепи, которые могут работать при скоростях до 35 м/с и обеспечивать передаточное отношение до 15. Коэффициент полезного действия цепных передач находится в пределах η = 0,95…0,98, демонстрируя высокий уровень эффективности при передаче вращательного движения.
Особое внимание уделяют классификации цепей по виду выполняемых ими функций.
Так, различают цепи:
- приводные,
- тяговые,
- грузовые.

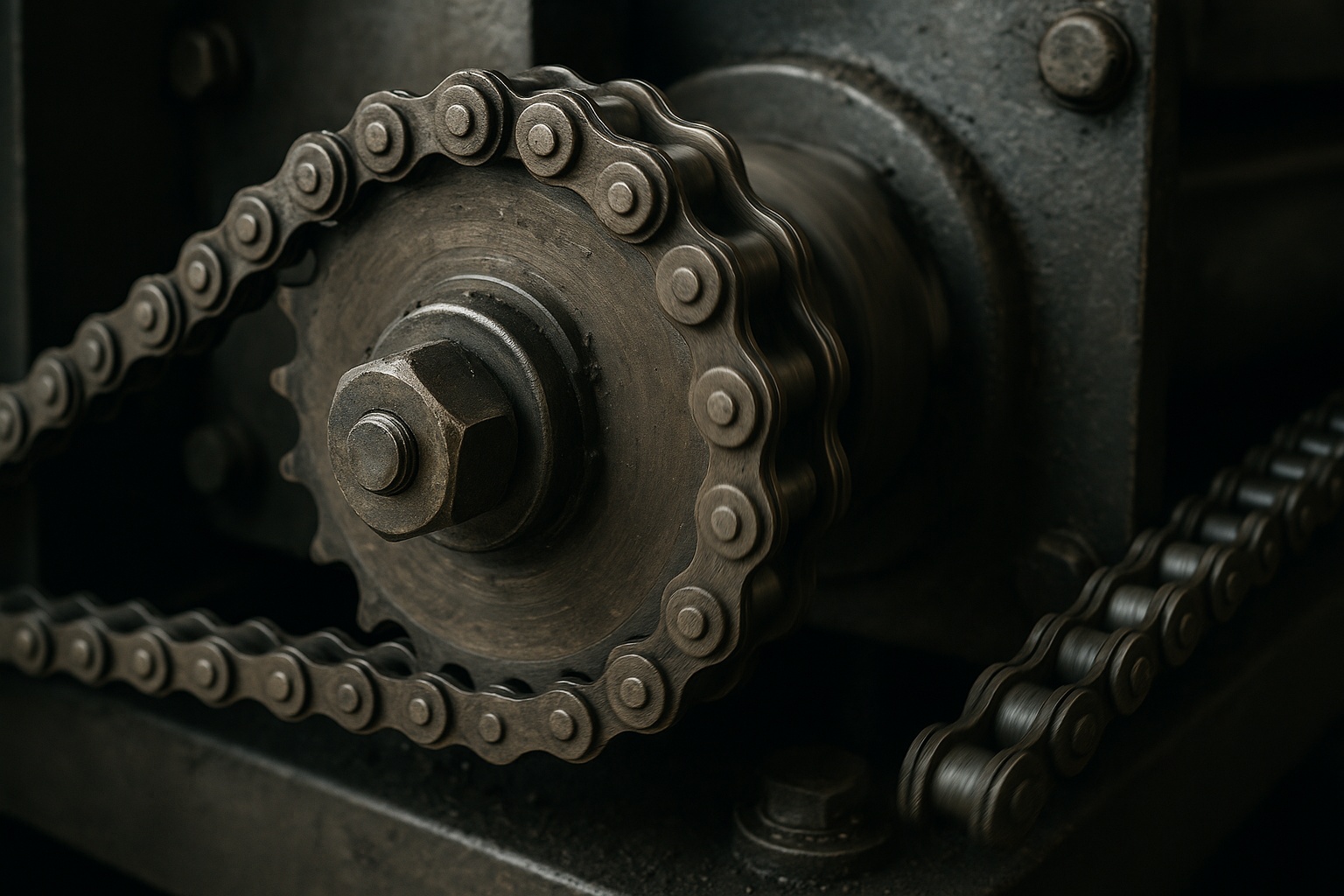

Приводные цепи выполняют задачу передачи движения от двигателя или другого источника энергии к исполнительным механизмам машин, обеспечивая стабильность работы при различных скоростях и межцентровых расстояниях осей звездочек, на которые они устанавливаются.
Втулочная цепь однорядной конструкции формируется из внутренних пластин, напрессованных на втулки, которые способны свободно вращаться на установленных валиках с наружными пластинами. Для удобства монтажа и демонтажа цепи используется специальное соединительное звено, включающее два валика, соединительную пластину, изогнутую пластину и шплинты, фиксирующие пластину в рабочем положении. Это звено облегчает установку цепи на звездочки и ее снятие в процессе технического обслуживания.
В соответствии с требованиями стандарта (ГОСТ 13568–97), приводные втулочные и роликовые цепи изготавливаются в стандартизированных размерах. Среди роликовых цепей различают однорядные цепи легкой серии ПРЛ и нормальной серии ПР, при этом последние могут быть двух-, трех- и четырехрядными. Кроме них, применяются длиннозвенные роликовые цепи типа ПРД и цепи с изогнутыми пластинами типа ПРИ. Втулочные цепи могут иметь одно- и двухрядное исполнение, что расширяет возможности их применения в различных узлах оборудования.
Зубчатые цепи отличаются конструкцией, так как в каждом звене устанавливается комплект пластин с двумя выступами и впадиной для зацепления с зубьями звездочки, благодаря чему цепь обеспечивает надежную передачу вращения. Эти цепи собираются с применением шарниров трения качения, способствующих снижению сопротивления при работе.
Качество процесса сборки цепной передачи напрямую влияет на срок службы узла, предотвращение износа и поломки деталей, а также обеспечивает бесшумность и плавность работы при эксплуатации.
При проведении сборки цепных передач учитывают следующие технические требования:
- оси валов, на которых монтируются звездочки, должны оставаться строго параллельными с допустимым отклонением 0,1 мм на 1000 мм длины;
- звездочки должны находиться в одной плоскости, исключая смещение относительно друг друга в направлении движения цепи;
- разрешается небольшое смещение звездочек на 1…2 мм на каждые 1000 мм длины;
- параллельность пластин цепи между собой обязательна для стабильной работы передачи;
- при горизонтальном расположении цепи стрела прогиба должна составлять 0,02А, при вертикальном — 0,002А, где А — межцентровое расстояние между осями валов;
- шаг цепи обязан строго соответствовать шагу зубьев звездочки, так как при несоответствии возможно набегание звеньев на зубья, вызывая поломку или обрыв цепи;
- работа передачи должна осуществляться без рывков, плавно и стабильно.
После того как звездочки установлены и зафиксированы на валу, проводят проверку торцового и радиального биений с использованием индикаторов. Отклонения зависят от конструкции и точности изготовления передачи, данные представлены в таблице 1.
Таблица 1. Допустимые значения биений (мм) звездочек втулочных и роликовых цепей
| Вид биений звездочек | Диаметр звездочек (мм) | ||||
| до 100 | 100…200 | 200…300 | 300…400 | свыше 400 | |
| Радиальное биение | 0,25 | 0,5 | 0,75 | 1,0 | 1,2 |
| Торцовое биение | 0,3 | 0,8 | 1,5 | ||
Причинами возникновения биений звездочек могут быть отклонение соосности посадочных мест, искривление вала, неправильная пригонка шпонок и пазов, нарушение перпендикулярности посадочного отверстия к торцу звездочки либо отклонение зубчатого венца от соосности с отверстием. В процессе сборки необходимо выявлять и устранять подобные дефекты для предотвращения выхода передачи из строя.
Сборку цепных передач выполняют поэтапно. Сначала проводят визуальный осмотр цепи, при обнаружении дефектных звеньев производится выбраковка. Проверяют соответствие цепи и звездочки путем наложения и анализа совпадения шага зубьев и звеньев.
Для установки звездочек на валы используют молоток с оправкой, шпонка должна вставляться в паз без заеданий. Звездочку напрессовывают после предварительной смазки шпонки машинным маслом, фиксируют установку при помощи стопорного устройства и контргайки. Регулировка положения звездочки выполняется легкими ударами молотка для точного совмещения с плоскостью движения цепи. Контроль включает проверку параллельности осей, совпадение продольных плоскостей, а также радиальное и торцовое биения звездочек. После этого цепь устанавливается на звездочки, соединение концов выполняют с применением специализированных приспособлений (рис. 1).
Рис. 1. Приспособления для сборки цепей
После установки проводят натяжение цепи, при этом обеспечивают стрелу провисания, способствующую уменьшению износа рабочих поверхностей звеньев. По завершении сборки проводят тестирование передачи, выполняя пробное прокручивание вручную либо при помощи рычага. Цепь должна оставаться на зубьях без соскальзывания, обеспечивая свободное движение звеньев по зубьям и их сход. Проверяется плавность работы, исключаются удары и рывки роликов по зубьям звездочек. По завершении испытаний выполняют осмотр зубьев, оценивают качество зацепления и правильность взаимодействия элементов цепной передачи для обеспечения ее надежной долговременной эксплуатации.
Интересные факты о цепных передачах:
- Цепная передача велосипеда впервые была применена в 1885 году Джоном Старли, что позволило резко увеличить скорость передвижения.
- Цепные передачи могут выдерживать скорости до 35 м/с и при этом оставаться стабильными в работе.
- Некоторые современные производственные линии используют цепные передачи длиной более 50 метров, обеспечивая синхронную работу станков на больших расстояниях.
- В современных мотоциклах цепные передачи используются благодаря высокой эффективности передачи мощности и устойчивости к рывкам при разгоне.
- Существует более 10 различных стандартов цепей (включая ГОСТ, ANSI, ISO) в зависимости от типа и назначения.
Цепные передачи продолжают оставаться одним из наиболее надежных способов передачи механической энергии в промышленности и транспорте. Они обеспечивают стабильную и бесперебойную работу оборудования при правильной сборке и эксплуатации, позволяя достичь высокого КПД и надежности в работе механизмов. Соблюдение технических требований при установке и проверке цепных передач обеспечивает длительный срок службы и минимизирует риск отказа системы.
